Ampe kìm là thiết bị đo quen thuộc trong điện và điện tử, nhưng mỗi ký hiệu trên máy đều có chức năng riêng. Hiểu rõ các ký hiệu trên Ampe kìm giúp người dùng chọn đúng chế độ đo và đọc kết quả chính xác. Đồng thời, thao tác đúng ký hiệu còn giúp hạn chế sai sót, bảo vệ thiết bị và đảm bảo an toàn khi sử dụng. Bài viết dưới đây, Thiết bị dụng cụ kỹ thuật Hitami sẽ giải thích ý nghĩa các ký hiệu phổ biến và cách sử dụng phù hợp.
Ý nghĩa các ký hiệu trên Ampe kìm
Việc giải mã các ký hiệu trên Ampe kìm là bước đầu tiên để sử dụng thiết bị này một cách thành thạo. Các ký hiệu này thường được in trên mặt số xoay (dial) hoặc cạnh các cổng kết nối, chỉ ra loại đại lượng mà Ampe kìm có thể đo được.

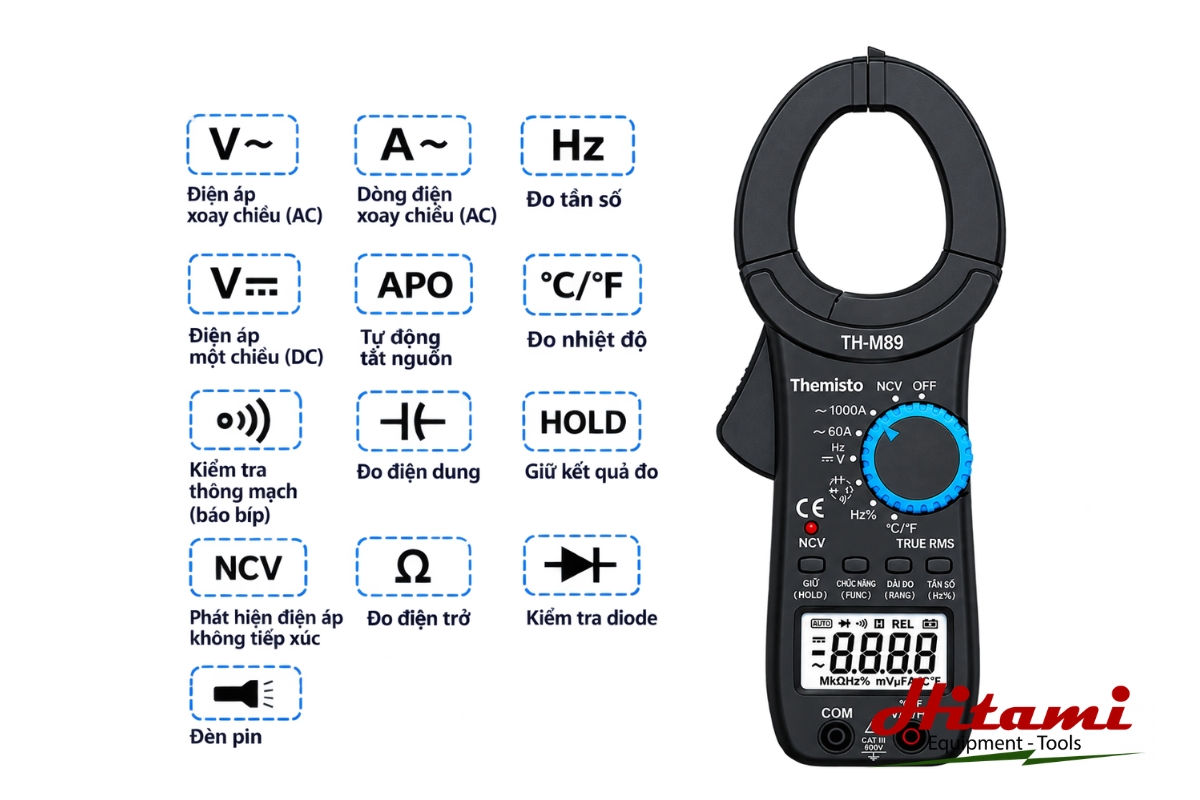

Ký hiệu đại lượng đo cơ bản
Các ký hiệu trên Ampe kìm cơ bản cho biết thiết bị đang thực hiện phép đo nào và đại lượng cần kiểm tra. Nắm rõ ý nghĩa từng biểu tượng giúp người dùng chọn đúng chức năng và hạn chế sai sót khi đo.
- A~ / ACA – Dòng điện xoay chiều: Ký hiệu A kết hợp dấu ~ biểu thị chức năng đo cường độ dòng điện AC. Ampe kìm có thể đo dòng điện trên dây dẫn mà không cần ngắt mạch, thường dùng để kiểm tra động cơ, máy móc và hệ thống điện xoay chiều.
- A⎓ / DCA – Dòng điện một chiều: Ký hiệu A kết hợp đường thẳng biểu thị chức năng đo dòng điện DC. Chức năng này thường được sử dụng khi kiểm tra ắc quy, hệ thống điện ô tô, mạch điện tử hoặc hệ thống năng lượng mặt trời.
- V~ / ACV – Điện áp xoay chiều: Ký hiệu V và dấu ~ dùng để đo điện áp AC. Người dùng có thể sử dụng chức năng này để kiểm tra điện áp ổ cắm, nguồn điện hoặc điện áp trong các thiết bị điện xoay chiều.
- V⎓ / DCV – Điện áp một chiều: Ký hiệu V kết hợp đường thẳng biểu thị chức năng đo điện áp DC. Đây là thang đo thường dùng để kiểm tra pin, ắc quy và các mạch điện tử sử dụng nguồn một chiều.
- Ω – Điện trở: Ký hiệu Omega (Ω) biểu thị chức năng đo điện trở của dây dẫn hoặc linh kiện. Thang đo này cũng có thể hỗ trợ kiểm tra tình trạng mạch hở, dây dẫn bị đứt hoặc linh kiện có giá trị điện trở bất thường.
- Hz – Tần số: Hz là đơn vị Hertz, dùng để đo số chu kỳ của tín hiệu trong một giây. Chức năng này hữu ích khi kiểm tra nguồn điện AC, biến tần và các thiết bị điện tử có tín hiệu tần số.
- °C / °F – Nhiệt độ: Hai ký hiệu này biểu thị đơn vị đo nhiệt độ Celsius và Fahrenheit. Một số Ampe kìm có thể đo nhiệt độ thông qua que đo chuyên dụng, phục vụ kiểm tra động cơ, thiết bị điện hoặc linh kiện.
- Biểu tượng loa – Kiểm tra thông mạch: Ký hiệu loa hoặc sóng âm thường dùng cho chức năng Continuity. Khi hai điểm đo có đường dẫn điện và điện trở đủ thấp, thiết bị thường phát ra tiếng bíp để báo mạch đang thông.
- Biểu tượng Diode – Kiểm tra diode: Ký hiệu diode dùng để kiểm tra tình trạng hoạt động và điện áp rơi của diode. Với diode hoạt động bình thường, thiết bị thường hiển thị điện áp thuận và báo OL khi đảo chiều que đo.
Ký hiệu thang đo nâng cao
Bên cạnh các phép đo cơ bản, nhiều Ampe kìm hiện đại còn có thêm các ký hiệu trên Ampe kìm hỗ trợ chẩn đoán và theo dõi hệ thống điện. Những ký hiệu này giúp mở rộng khả năng sử dụng thiết bị trong sửa chữa, bảo trì và kiểm tra chuyên sâu.
- µA / mA – Dòng điện nhỏ: Đây là các thang đo dành cho dòng điện có cường độ rất nhỏ, thường gặp trong mạch điện tử và thiết bị công suất thấp. Tùy model, Ampe kìm có thể hỗ trợ đo mA hoặc µA để kiểm tra các mạch điều khiển, cảm biến và thiết bị điện tử.
- mV – Điện áp nhỏ: Ký hiệu mV biểu thị thang đo điện áp ở mức millivolt, phù hợp với các tín hiệu điện áp rất thấp. Chức năng này thường được sử dụng để kiểm tra tín hiệu từ cảm biến hoặc các mạch điều khiển.
- F – Điện dung: Ký hiệu F (Farad) biểu thị chức năng đo điện dung của tụ điện. Người dùng có thể sử dụng chức năng này để kiểm tra giá trị tụ trong các mạch nguồn, mạch điện tử và thiết bị điện.
- NCV – Phát hiện điện áp không tiếp xúc: NCV (Non-Contact Voltage) cho phép phát hiện sự hiện diện của điện áp AC mà không cần tiếp xúc trực tiếp với dây dẫn. Đây là tính năng hữu ích để kiểm tra nhanh dây điện hoặc khu vực có khả năng mang điện trước khi thao tác.
- MIN/MAX – Ghi nhận giá trị lớn nhất và nhỏ nhất: Chức năng MIN/MAX giúp lưu lại các giá trị đo cao nhất và thấp nhất trong quá trình theo dõi. Tính năng này hữu ích khi cần phát hiện sự biến động của dòng điện hoặc điện áp trong một khoảng thời gian.
- HOLD – Giữ giá trị đo: Ký hiệu HOLD cho phép giữ nguyên kết quả đang hiển thị trên màn hình. Chức năng này đặc biệt tiện lợi khi đo tại vị trí khó quan sát, giúp người dùng có thể đọc hoặc ghi lại kết quả sau khi đưa Ampe kìm ra khỏi vị trí đo.
- REL – Đo giá trị tương đối: Chức năng REL thiết lập giá trị hiện tại làm mốc tham chiếu và hiển thị độ chênh lệch của các lần đo tiếp theo. Tính năng này hữu ích khi cần loại bỏ một phần sai số ban đầu hoặc theo dõi những thay đổi nhỏ của đại lượng đo.
- LoZ – Đo điện áp trở kháng thấp: LoZ (Low Impedance) sử dụng trở kháng đầu vào thấp để hạn chế ảnh hưởng của điện áp cảm ứng hoặc điện áp “ma”. Chức năng này giúp xác định chính xác hơn liệu một mạch có thực sự đang mang điện trong một số trường hợp phức tạp.
Hiểu rõ các ký hiệu trên Ampe kìm giúp người dùng lựa chọn đúng chế độ và thực hiện phép đo chính xác hơn. Bên cạnh các ký hiệu đại lượng đo, thiết bị còn có nhiều phím chức năng hỗ trợ thao tác thuận tiện và hiệu quả. Vậy các phím này có ý nghĩa gì và được sử dụng như thế nào? Hãy cùng tìm hiểu ở phần tiếp theo.

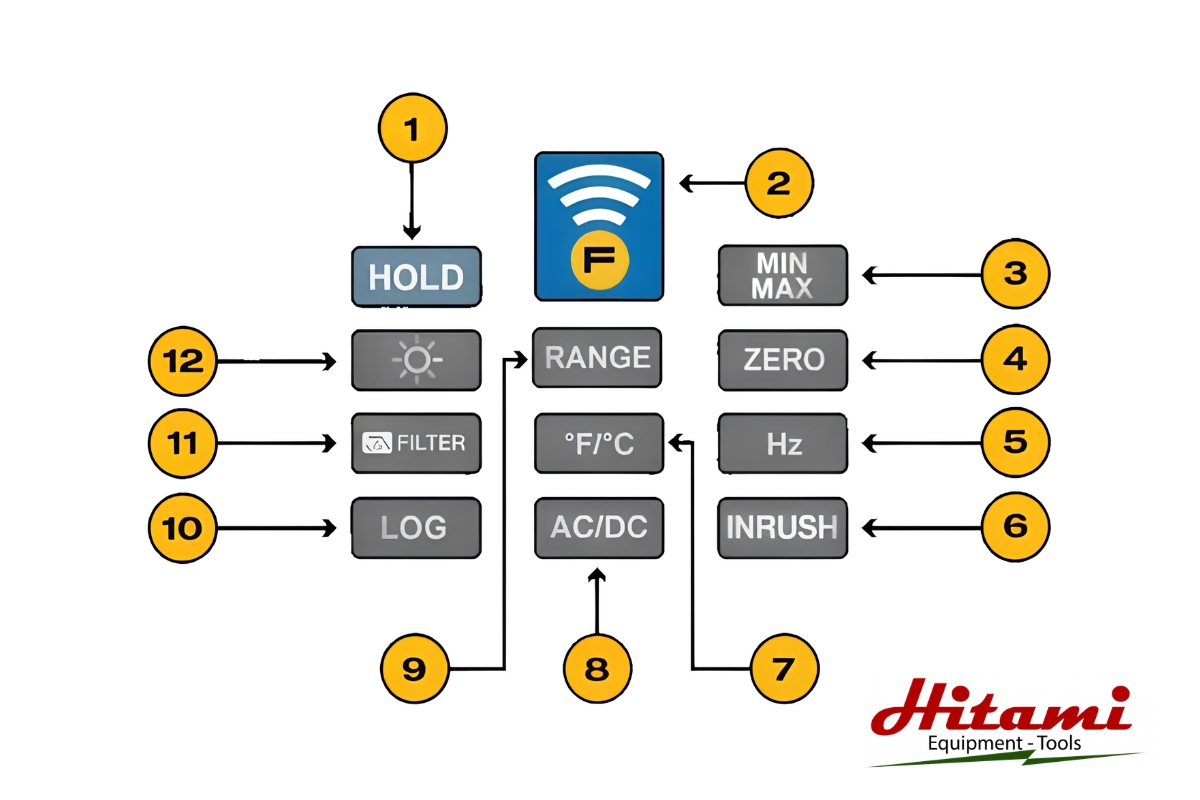

Ý nghĩa các phím chức năng trên Ampe kìm
Các phím chức năng giúp người dùng điều khiển Ampe kìm linh hoạt và tối ưu độ chính xác khi đo. Tùy từng model, tên gọi và chức năng phím có thể khác nhau, nhưng thường gồm:
- POWER: Bật/tắt Ampe kìm; một số model có thêm tính năng tự động tắt nguồn để tiết kiệm pin.
- RANGE: Chuyển giữa thang đo tự động và thủ công, cho phép chọn dải đo phù hợp để tăng độ chính xác.
- SELECT / MODE: Chuyển đổi giữa các chức năng được tích hợp chung trên một vị trí, chẳng hạn đo điện áp AC/DC hoặc điện trở và thông mạch.
- HOLD: Giữ nguyên giá trị đang hiển thị trên màn hình, thuận tiện khi đo ở vị trí khó quan sát hoặc cần ghi lại kết quả.
- MAX/MIN: Ghi nhận và hiển thị giá trị lớn nhất, nhỏ nhất trong quá trình đo, phù hợp khi theo dõi sự biến động của dòng điện hoặc điện áp.
- ZERO: Đưa giá trị đo về mốc 0 để giảm sai số, đặc biệt hữu ích khi đo dòng điện DC nhằm loại bỏ từ trường dư hoặc sai số lệch điểm 0.
- BACKLIGHT: Bật/tắt đèn nền màn hình, giúp quan sát kết quả rõ hơn khi làm việc trong tủ điện hoặc môi trường thiếu sáng.
Bên cạnh các phím điều khiển, màn hình Ampe kìm cũng hiển thị nhiều ký hiệu giúp người dùng theo dõi kết quả và trạng thái thiết bị. Việc hiểu đúng các biểu tượng này giúp hạn chế nhầm lẫn khi đọc thông số và lựa chọn chế độ đo. Cùng tìm hiểu ý nghĩa từng ký hiệu hiển thị trên màn hình Ampe kìm ngay sau đây.

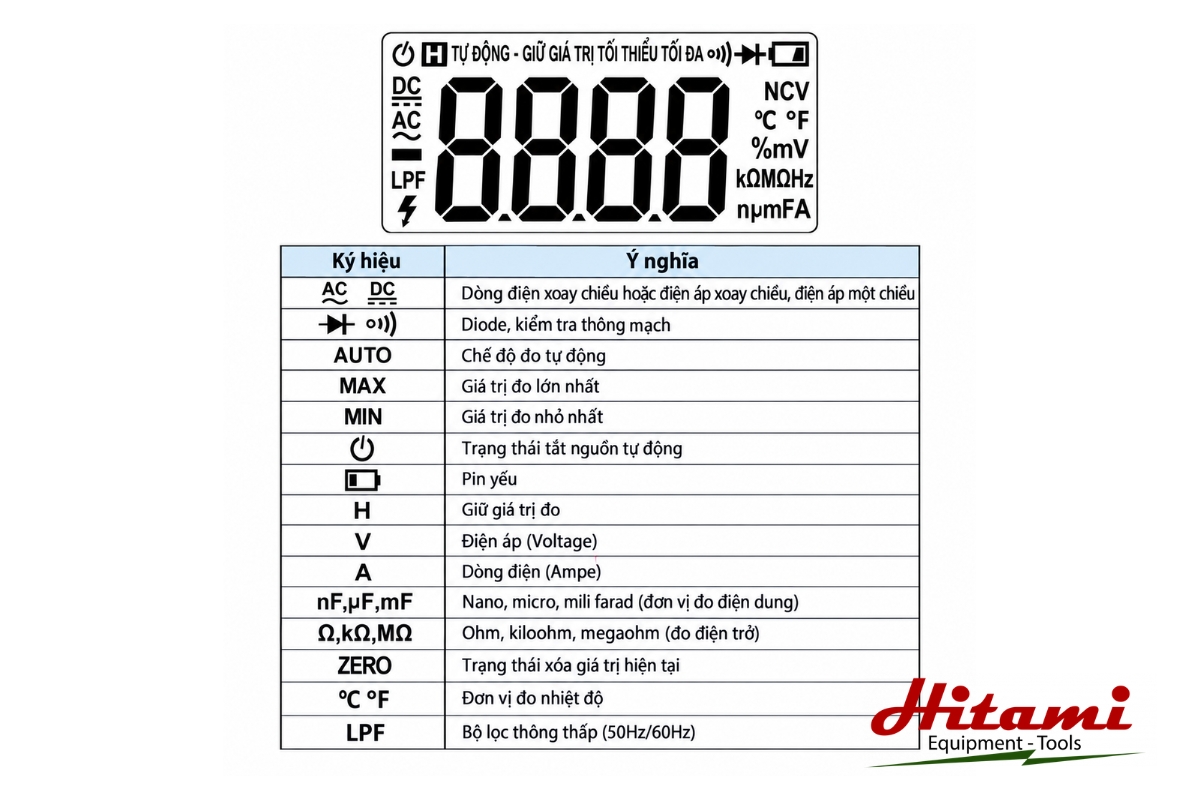

Ý nghĩa các ký hiệu hiển thị trên màn hình Ampe kìm
Màn hình LCD của Ampe kìm không chỉ hiển thị kết quả đo mà còn cung cấp nhiều ký hiệu về trạng thái và chức năng đang sử dụng. Nắm rõ các ký hiệu trên màn hình giúp người dùng đọc thông số chính xác và hạn chế nhầm lẫn khi thao tác.
- Biểu tượng pin yếu: Báo hiệu pin sắp hết, có thể khiến thiết bị hoạt động không ổn định hoặc kết quả đo bị sai lệch. Khi biểu tượng này xuất hiện, nên thay pin hoặc sạc lại thiết bị.
- H / HOLD: Cho biết chức năng giữ dữ liệu đang được kích hoạt, giá trị trên màn hình được giữ nguyên tại thời điểm nhấn phím HOLD.
- AUTO: Thể hiện Ampe kìm đang ở chế độ tự động chọn thang đo, thiết bị sẽ tự điều chỉnh dải đo phù hợp với giá trị cần kiểm tra.
- DC / AC: Cho biết đại lượng đang đo là dòng điện hoặc điện áp một chiều (DC) hay xoay chiều (AC), giúp tránh nhầm lẫn khi đọc kết quả.
- TRMS: Cho biết thiết bị sử dụng công nghệ True RMS để đo giá trị hiệu dụng thực của AC, đặc biệt hữu ích với các dạng sóng không sin hoặc tải phi tuyến.
- NCV: Báo hiệu chức năng phát hiện điện áp không tiếp xúc đang được kích hoạt, hỗ trợ kiểm tra nhanh sự hiện diện của điện áp AC.
- Biểu tượng âm thanh: Thường xuất hiện khi kiểm tra thông mạch; nếu có tiếng bíp, điều đó cho thấy mạch có đường dẫn điện liên tục.
- Đơn vị đo: Các ký hiệu A, V, Ω, Hz, °C, °F, F cho biết đơn vị của giá trị đang hiển thị, giúp xác định chính xác đại lượng được đo.
