Dòng điện rò tiềm ẩn nguy cơ giật điện, cháy nổ và gây hư hỏng thiết bị nếu không được phát hiện kịp thời. Ampe kìm đo dòng rò là công cụ hữu ích giúp kiểm tra và xác định mức độ rò điện nhanh chóng, thuận tiện. Bài viết này, Thiết bị dụng cụ kỹ thuật Hitami sẽ hướng dẫn cách đo dòng rò bằng Ampe kìm đúng cách, từ nguyên tắc thực hiện đến các lưu ý an toàn. Qua đó, người dùng có thể chủ động kiểm tra và xử lý các sự cố rò điện hiệu quả hơn.
Hướng dẫn chi tiết đo dòng rò bằng Ampe kìm
Để thực hiện cách đo dòng rò bằng Ampe kìm chính xác và an toàn, cần nắm rõ nguyên tắc đo và lựa chọn đúng thiết bị có độ nhạy cao. Ampe kìm đo dòng rò có thể phát hiện dòng điện rất nhỏ ở mức µA hoặc mA. Trước khi đo, cần trang bị đầy đủ dụng cụ bảo hộ như găng tay, kính và giày cách điện.

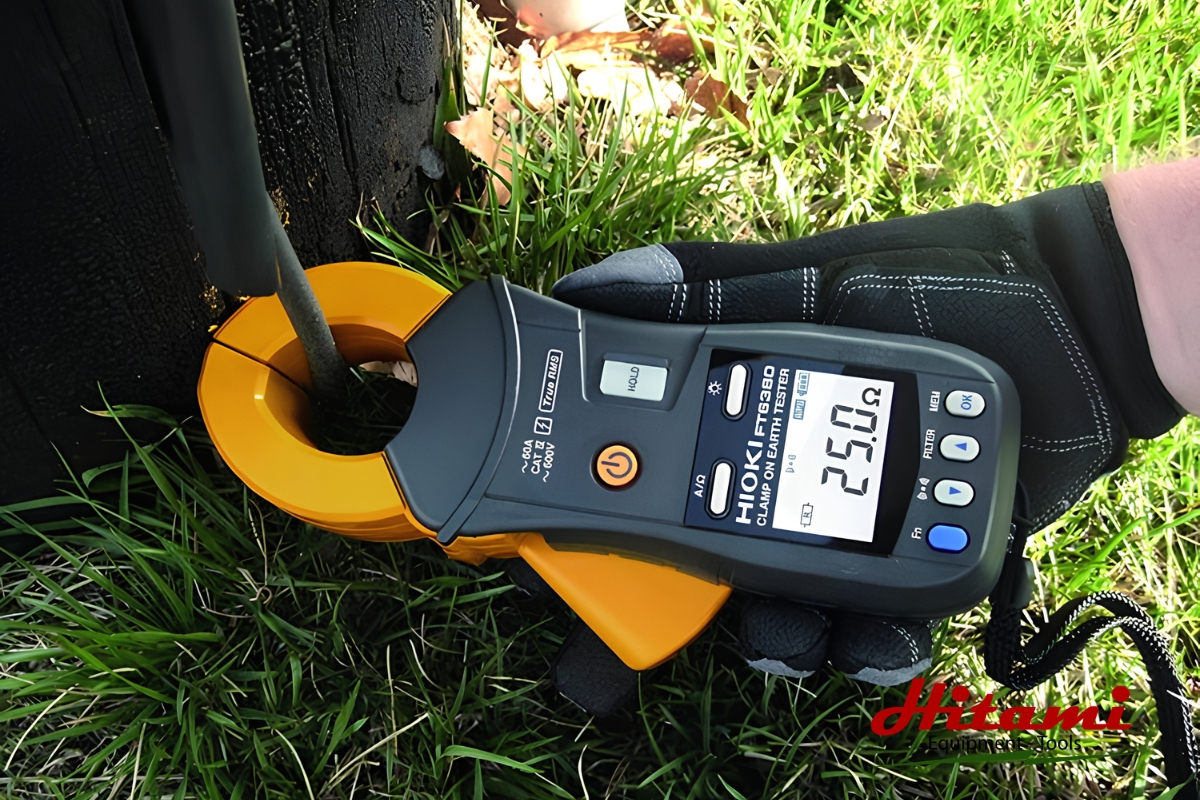

Đo dòng rò tới mặt đất
Cách đo dòng rò bằng Ampe kìm tới mặt đất giúp xác định lượng dòng điện thất thoát khỏi đường dẫn chính và đi vào đất do lỗi cách điện hoặc sự cố nối đất. Phương pháp này cần sử dụng Ampe kìm đo dòng rò có độ nhạy cao để phát hiện những dòng điện nhỏ và đánh giá tình trạng an toàn của hệ thống.
- Xác định mạch cần kiểm tra: Trước tiên, xác định rõ mạch điện hoặc thiết bị đang nghi ngờ có dòng rò để khoanh vùng khu vực cần đo. Việc xác định đúng đối tượng giúp tránh nhầm lẫn và thuận tiện hơn khi truy tìm nguyên nhân sau khi phát hiện dòng rò.
- Chuẩn bị Ampe kìm: Chuyển thiết bị sang chế độ đo dòng rò, thường được ký hiệu là Leakage hoặc mA, đồng thời chọn dải đo phù hợp. Nếu chưa biết dòng rò có giá trị bao nhiêu, nên bắt đầu với dải đo phù hợp có độ phân giải tốt để dễ phát hiện dòng điện nhỏ.
- Kẹp Ampe kìm đúng cách: Với mạch 1 pha, kẹp đồng thời dây pha (L) và dây trung tính (N) để đo dòng dư; không kẹp dây PE trong cùng phép đo này. Khi hệ thống không có dòng rò, dòng điện đi và về sẽ triệt tiêu nhau; nếu một phần dòng điện đi qua đường khác như vỏ thiết bị hoặc đất, Ampe kìm sẽ hiển thị giá trị khác 0.
- Đọc và ghi nhận kết quả: Sau khi kẹp đúng vị trí, quan sát giá trị dòng rò hiển thị trên màn hình và ghi lại kết quả đo. Có thể đối chiếu giá trị này với yêu cầu kỹ thuật, tiêu chuẩn an toàn hoặc giới hạn cho phép của hệ thống để đánh giá mức độ bất thường.
- Phân tích và khắc phục: Nếu dòng rò cao hơn mức cho phép, cần kiểm tra lần lượt các nhánh mạch, thiết bị và vị trí có khả năng bị suy giảm cách điện. Sau khi xác định nguyên nhân, tiến hành sửa chữa hoặc thay thế bộ phận hư hỏng trước khi đưa hệ thống vào vận hành bình thường.

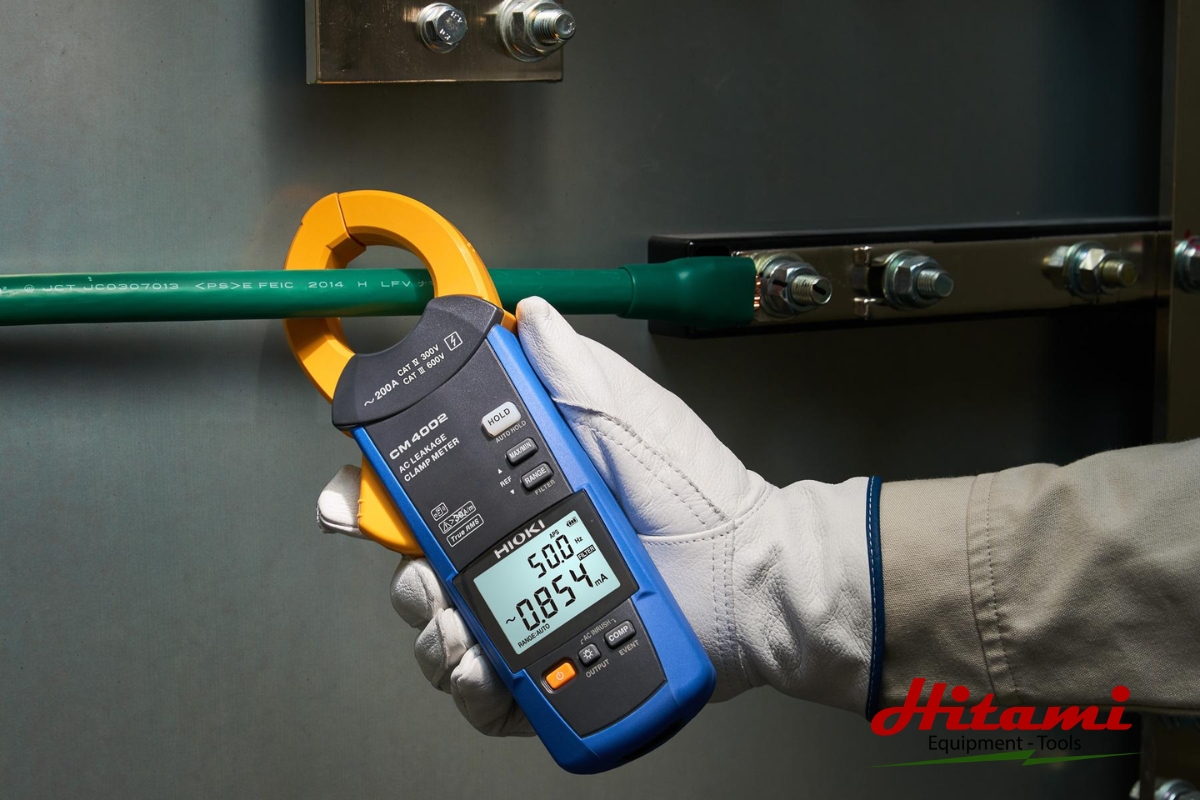

Đo dòng rò qua dây nối đất
Cách sử dụng Ampe kìm đo dòng rò qua dây nối đất giúp xác định lượng dòng điện đang thoát từ thiết bị hoặc mạch điện xuống hệ thống tiếp địa. Đây là phương pháp hữu ích để khoanh vùng thiết bị có dấu hiệu rò điện và đánh giá tình trạng cách điện.
- Xác định dây nối đất: Xác định chính xác dây PE (Protective Earth) của thiết bị hoặc mạch điện cần kiểm tra, thường có màu xanh lá sọc vàng. Việc nhận diện đúng dây giúp đảm bảo phép đo chỉ phản ánh dòng điện đang chạy qua đường tiếp địa.
- Chuẩn bị Ampe kìm: Chuyển Ampe kìm sang chế độ đo dòng rò và lựa chọn dải đo phù hợp với mức dòng điện dự kiến. Với những dòng rò nhỏ, nên sử dụng thiết bị có độ phân giải cao để dễ dàng nhận biết những thay đổi nhỏ trong kết quả.
- Kẹp duy nhất dây PE: Đặt hàm kẹp quanh một mình dây nối đất của thiết bị đang hoạt động, không kẹp cùng các dây pha hoặc dây trung tính. Giá trị hiển thị trên Ampe kìm thể hiện dòng điện đang chạy qua dây PE và có thể giúp nhận biết dấu hiệu bất thường của thiết bị.
- Đọc và ghi nhận kết quả: Quan sát giá trị dòng rò trên màn hình và ghi lại kết quả cùng điều kiện đo để thuận tiện cho việc đánh giá. Không nên chỉ dựa vào một con số riêng lẻ mà cần đối chiếu với yêu cầu kỹ thuật của thiết bị và quy định an toàn liên quan.
- Phân tích và khắc phục: Nếu dòng rò qua dây PE cao bất thường, cần kiểm tra tình trạng cách điện, dây dẫn và các linh kiện bên trong thiết bị. Khi phát hiện lỗi, nên ngắt nguồn và thực hiện sửa chữa hoặc thay thế phù hợp trước khi tiếp tục sử dụng.
Đo dòng rò thiết bị y tế
Cách sử dụng Ampe kìm đo dòng rò trên thiết bị y tế yêu cầu độ chính xác và mức độ an toàn rất cao vì liên quan trực tiếp đến người bệnh và nhân viên y tế. Do đó, phép đo cần được thực hiện bằng thiết bị phù hợp và tuân thủ nghiêm ngặt tiêu chuẩn, quy trình của nhà sản xuất.
- Xác định tiêu chuẩn áp dụng: Trước khi đo, cần xác định loại dòng rò cần kiểm tra và tiêu chuẩn an toàn tương ứng, chẳng hạn IEC 60601 đối với thiết bị y tế. Các giới hạn cho phép thường rất thấp nên không thể áp dụng tùy tiện tiêu chuẩn dành cho thiết bị điện dân dụng.
- Sử dụng thiết bị chuyên dụng: Nên sử dụng Ampe kìm đo dòng rò có độ nhạy cao ở mức µA hoặc thiết bị kiểm tra an toàn điện chuyên dụng dành cho thiết bị y tế. Thiết bị cần có độ chính xác và chức năng phù hợp với loại phép đo được thực hiện.
- Tuân thủ quy trình kiểm tra: Thực hiện đúng các điểm đo, điều kiện vận hành và trình tự được nhà sản xuất hoặc tiêu chuẩn kỹ thuật quy định. Không tự ý thay đổi phương pháp đo vì có thể làm sai lệch kết quả hoặc ảnh hưởng đến an toàn của thiết bị.
- Kiểm tra từng loại dòng rò: Dòng rò vỏ có thể được kiểm tra bằng phương pháp kẹp phù hợp trên các dây dẫn liên quan, trong khi dòng rò bệnh nhân thường yêu cầu thiết bị kiểm tra an toàn điện chuyên dụng. Không nên dùng Ampe kìm thông thường để thay thế thiết bị chuyên dụng cho các phép đo liên quan trực tiếp đến dòng rò qua bệnh nhân.
- Ghi nhận và đánh giá kết quả: Cần lưu lại thông tin như thời gian đo, tên thiết bị, điều kiện kiểm tra, người thực hiện và giá trị dòng rò thu được. Những dữ liệu này giúp theo dõi tình trạng an toàn của thiết bị và làm cơ sở cho công tác bảo trì, kiểm định định kỳ.
Thực hiện đúng phương pháp đo giúp phát hiện dòng rò kịp thời và đánh giá chính xác tình trạng an toàn của hệ thống điện. Tuy nhiên, trong quá trình đo, một số yếu tố về thiết bị, vị trí kẹp và điều kiện làm việc có thể ảnh hưởng đến kết quả. Vậy khi thực hiện cách đo dòng rò bằng Ampe kìm, cần lưu ý những gì? Hãy cùng tìm hiểu ở phần tiếp theo.
Lưu ý khi sử dụng Ampe kìm đo dòng rò
Để phép đo dòng rò đạt độ chính xác cao, người dùng cần chú ý cả yếu tố an toàn, thiết bị đo và cách kẹp dây dẫn. Dưới đây là những lưu ý quan trọng giúp hạn chế sai số và tránh các rủi ro trong cách đo dòng rò bằng Ampe kìm:

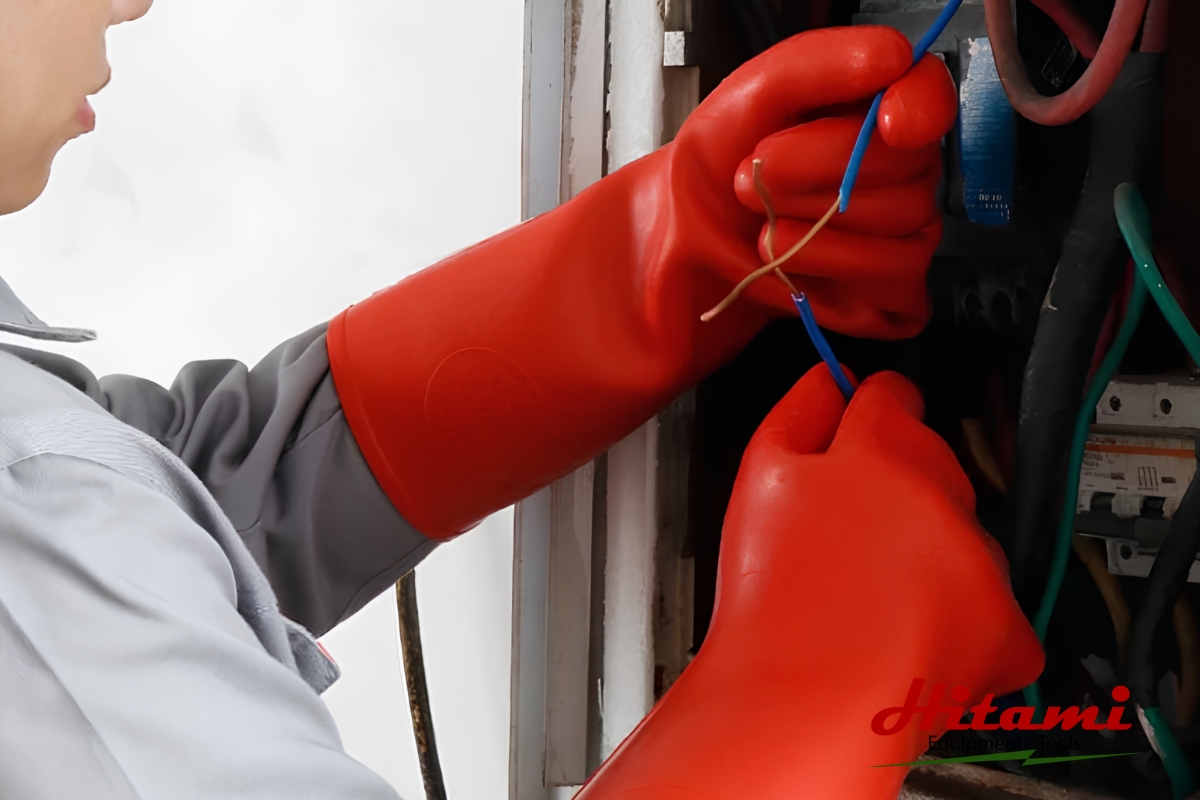

- Ưu tiên an toàn: Luôn sử dụng găng tay cách điện, kính bảo hộ và giày cách điện khi làm việc với hệ thống điện. Nếu có thể, hãy ngắt nguồn trước khi tiếp xúc với dây dẫn và tuyệt đối không chạm vào phần dẫn điện hở.
- Chọn đúng loại Ampe kìm: Nên sử dụng Ampe kìm chuyên dụng đo dòng rò có độ nhạy cao, có thể đo dòng ở mức mA hoặc µA. Ampe kìm thông thường thường không đủ độ nhạy để phát hiện các dòng rò nhỏ.
- Kiểm tra Ampe kìm trước khi đo: Kiểm tra pin, tình trạng hoạt động và chức năng tự kiểm tra nếu thiết bị có hỗ trợ. Với mẫu có chức năng Zero hoặc DC-Offset, nên thực hiện thiết lập điểm 0 trước khi đo để hạn chế sai số ban đầu.
- Kẹp dây đúng cách: Khi đo dòng rò tổng, cần kẹp đồng thời tất cả dây dẫn mang dòng của mạch như pha, trung tính và dây tiếp địa theo đúng phương pháp của thiết bị. Khi kiểm tra dòng rò qua dây PE, chỉ kẹp riêng dây nối đất của thiết bị hoặc mạch cần kiểm tra.
- Tránh nguồn gây nhiễu: Giữ Ampe kìm tránh xa động cơ công suất lớn, biến tần, máy biến áp hoặc các đường dây có dòng điện lớn. Những nguồn nhiễu điện từ mạnh có thể ảnh hưởng đến độ ổn định và độ chính xác của phép đo.
- Xem xét điều kiện môi trường: Nhiệt độ, độ ẩm, bụi bẩn và tình trạng cách điện của hệ thống đều có thể ảnh hưởng đến kết quả. Vì vậy, cần đánh giá điều kiện thực tế khi phân tích mức độ dòng rò.
- Đánh giá kết quả theo đúng tiêu chuẩn: Không nên chỉ dựa vào một ngưỡng cố định để kết luận an toàn hay nguy hiểm. Hãy đối chiếu kết quả với tiêu chuẩn áp dụng cho từng loại thiết bị, hệ thống điện và mức bảo vệ cụ thể.
- Thực hiện nhiều lần đo: Dòng rò có thể thay đổi theo trạng thái hoạt động và mức tải của thiết bị. Nên đo ở nhiều thời điểm hoặc điều kiện vận hành khác nhau để đánh giá chính xác hơn.
- Hiệu chuẩn định kỳ: Ampe kìm đo dòng rò cần được kiểm tra và hiệu chuẩn định kỳ tại đơn vị có chuyên môn. Việc này giúp duy trì độ chính xác và đảm bảo kết quả đo đáng tin cậy trong thời gian dài.
Nắm rõ các lưu ý trên sẽ giúp cách đo dòng rò bằng Ampe kìm diễn ra an toàn và hạn chế sai số. Tuy nhiên, chất lượng thiết bị đo cũng ảnh hưởng trực tiếp đến độ chính xác của kết quả. Vậy nên chọn mua Ampe kìm đo dòng rò ở đâu để an tâm về chất lượng và nguồn gốc sản phẩm? Hãy cùng tìm hiểu địa chỉ uy tín ngay sau đây.
