Xe nâng tay là thiết bị quen thuộc trong kho bãi, nhà xưởng và hoạt động logistics, hỗ trợ nâng hạ, di chuyển hàng hóa nhanh chóng. Hiểu rõ cấu tạo xe nâng tay giúp người dùng vận hành đúng cách, đảm bảo an toàn và chủ động hơn trong việc bảo trì thiết bị. Bài viết dưới đây, Thiết bị dụng cụ kỹ thuật Hitami sẽ phân tích các bộ phận chính, nguyên lý hoạt động và đặc điểm của xe nâng tay phổ biến, giúp bạn hiểu rõ hơn về thiết bị này.
Cấu tạo xe nâng tay có gì đặc biệt?
Cấu tạo xe nâng tay tương đối đơn giản nhưng được thiết kế phù hợp với từng cơ chế vận hành. Tùy loại xe, các bộ phận có thể có sự khác biệt về hệ thống nâng hạ và điều khiển. Dưới đây là cấu tạo của xe nâng tay thủ công và xe nâng tay điện để bạn dễ dàng hình dung.

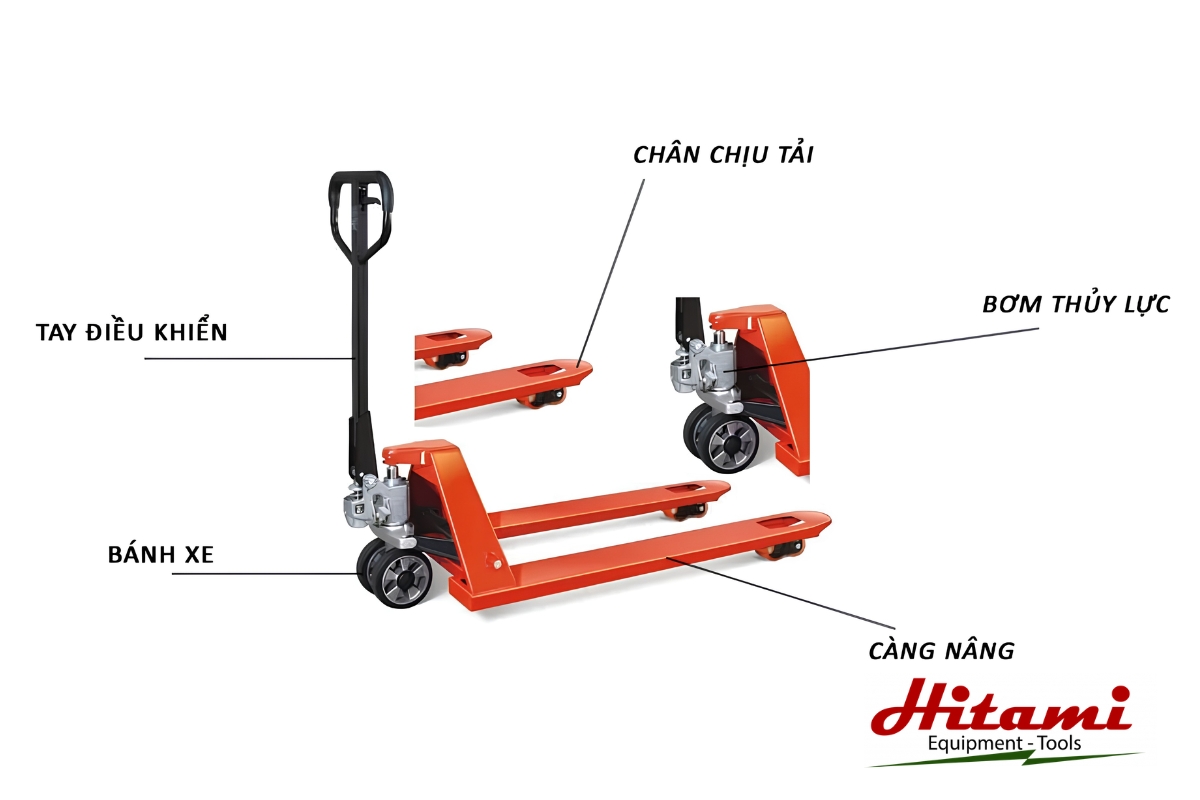

Xe nâng tay thấp
Xe nâng tay thấp, hay còn gọi là xe nâng pallet thủ công, có cấu tạo xe nâng tay tương đối đơn giản nhưng vô cùng hiệu quả, chuyên dùng để di chuyển pallet hàng hóa trên mặt phẳng. Các bộ phận chính của xe nâng tay thấp bao gồm:
- Khung sườn: Là bộ phận chịu lực chính, được làm từ thép cường độ cao, đảm bảo độ chắc chắn và ổn định khi nâng tải nặng. Khung sườn thường được sơn tĩnh điện để chống gỉ sét và tăng độ bền.
- Càng nâng: Gồm hai thanh thép song song, được thiết kế để luồn vào gầm pallet. Càng nâng có độ dày và chiều dài khác nhau tùy thuộc vào loại pallet và tải trọng mà xe có thể nâng. Ví dụ, xe nâng tay thấp tiêu chuẩn thường có càng dài 1150mm hoặc 1220mm, với bề rộng càng điều chỉnh được hoặc cố định.
- Hệ thống bánh xe: Bao gồm bánh lái (thường là hai bánh lớn ở phía tay cầm) và bánh tải (các bánh nhỏ hơn nằm dưới đầu càng nâng). Bánh xe thường được làm từ Nylon, PU hoặc cao su, mỗi loại có ưu nhược điểm riêng về độ bền, khả năng chịu tải và độ ồn khi di chuyển. Bánh PU thường được ưa chuộng hơn vì êm ái và ít gây hư hại nền nhà.
- Tay lái: Là cần điều khiển chính, tích hợp bơm thủy lực và van xả. Người dùng sử dụng tay lái để bơm dầu thủy lực, nâng càng lên và điều hướng xe. Trên tay lái thường có 3 chế độ: nâng, hạ và di chuyển.
- Bộ phận bơm thủy lực: Đây là thành phần quan trọng nhất, bao gồm piston, xi lanh, van dầu và bình chứa dầu. Khi người dùng bơm tay lái, dầu thủy lực được nén, đẩy piston lên và nâng càng xe.
- Van xả: Nằm trên tay lái, dùng để xả dầu thủy lực, cho phép càng nâng hạ xuống từ từ hoặc nhanh chóng tùy theo mức độ điều khiển.

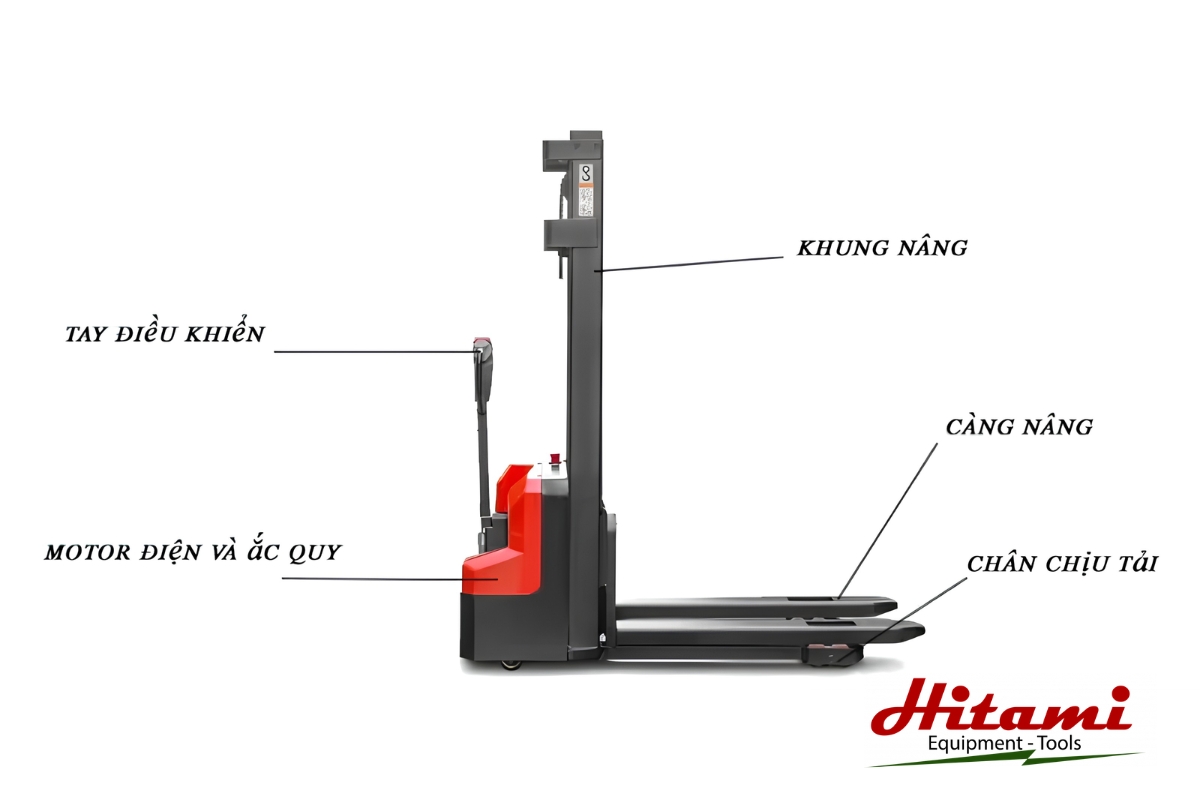

Xe nâng tay cao
Xe nâng tay cao, hay còn gọi là xe nâng stacker thủ công, có cấu tạo xe nâng tay phức tạp hơn xe nâng tay thấp, với khả năng nâng hàng lên độ cao đáng kể để xếp chồng hoặc đưa lên kệ. Ngoài các bộ phận cơ bản giống xe nâng tay thấp, xe nâng tay cao còn có thêm các thành phần đặc trưng:
- Khung cột: Là bộ phận chính để nâng hàng lên cao, thường được làm từ thép hình chữ C hoặc H, có độ bền cao. Khung cột có thể là loại đơn, đôi hoặc ba tùy thuộc vào chiều cao nâng tối đa. Ví dụ, xe nâng tay cao có thể nâng hàng lên đến 1.6m, 2m hoặc thậm chí 3m.
- Xích tải và Puli: Hệ thống xích và ròng rọc được sử dụng để truyền lực từ xi lanh thủy lực lên càng nâng, giúp càng di chuyển dọc theo khung cột một cách mượt mà và ổn định.
- Hệ thống chân chống: Một số loại xe nâng tay cao có thêm chân chống hoặc thiết kế chân rộng để tăng cường độ ổn định khi nâng hàng lên cao, đặc biệt là với tải trọng lớn. Chân chống thường được cố định hoặc có thể điều chỉnh tùy loại.
- Hệ thống phanh: Xe nâng tay cao thường được trang bị hệ thống phanh chân hoặc phanh tay để đảm bảo an toàn khi dừng đỗ hoặc khi nâng hạ hàng ở độ cao.
- Bơm thủy lực: Tương tự xe nâng tay thấp nhưng thường có công suất lớn hơn hoặc được thiết kế để tạo áp lực cao hơn, giúp nâng hàng lên độ cao lớn hơn. Một số dòng xe nâng tay cao còn có thể tích hợp bơm đạp chân, giúp người dùng có thêm lựa chọn khi vận hành.
Nhìn chung, các bộ phận trên xe nâng tay được thiết kế để phối hợp nhịp nhàng, giúp thiết bị nâng và di chuyển hàng hóa ổn định. Mỗi loại xe sẽ có cơ chế truyền lực và nâng hạ khác nhau tùy vào thiết kế. Để hiểu rõ hơn cách các bộ phận phối hợp trong quá trình vận hành, hãy cùng tìm hiểu nguyên lý hoạt động của xe nâng tay ngay sau đây.
Nguyên lý hoạt động của xe nâng tay
Nguyên lý hoạt động của xe nâng tay dựa trên sự kết hợp giữa cơ học đòn bẩy và hệ thống thủy lực, cho phép người vận hành dễ dàng nâng hạ và di chuyển hàng hóa nặng với ít sức lực nhất. Hiểu rõ nguyên lý này là chìa khóa để vận hành xe an toàn và hiệu quả.
Cơ chế nâng hạ
Cơ chế nâng hạ là bộ phận cốt lõi trong cấu tạo xe nâng tay, chủ yếu dựa trên hệ thống bơm và dầu thủy lực để tạo lực nâng. Quá trình hạ càng được thực hiện thông qua van xả, cho phép dầu chảy ngược về bình chứa với tốc độ được kiểm soát.
- Hút dầu: Khi kéo tay lái lên, piston nhỏ tạo vùng áp suất thấp, hút dầu thủy lực từ bình chứa vào buồng bơm qua van một chiều.
- Nén và đẩy dầu: Khi đẩy tay lái xuống, piston nén dầu, làm tăng áp suất và đưa dầu vào xi lanh lớn.
- Nâng càng: Áp lực dầu tác động lên piston lớn khiến piston di chuyển lên, kéo theo càng nâng và hàng hóa. Với xe nâng tay cao, lực nâng còn được truyền qua hệ thống xích tải.
- Hạ càng: Khi gạt cần điều khiển sang chế độ hạ, van xả mở để dầu từ xi lanh lớn chảy về bình chứa. Trọng lượng của hàng hóa và càng nâng khiến piston hạ xuống, giúp càng được hạ từ từ và an toàn.

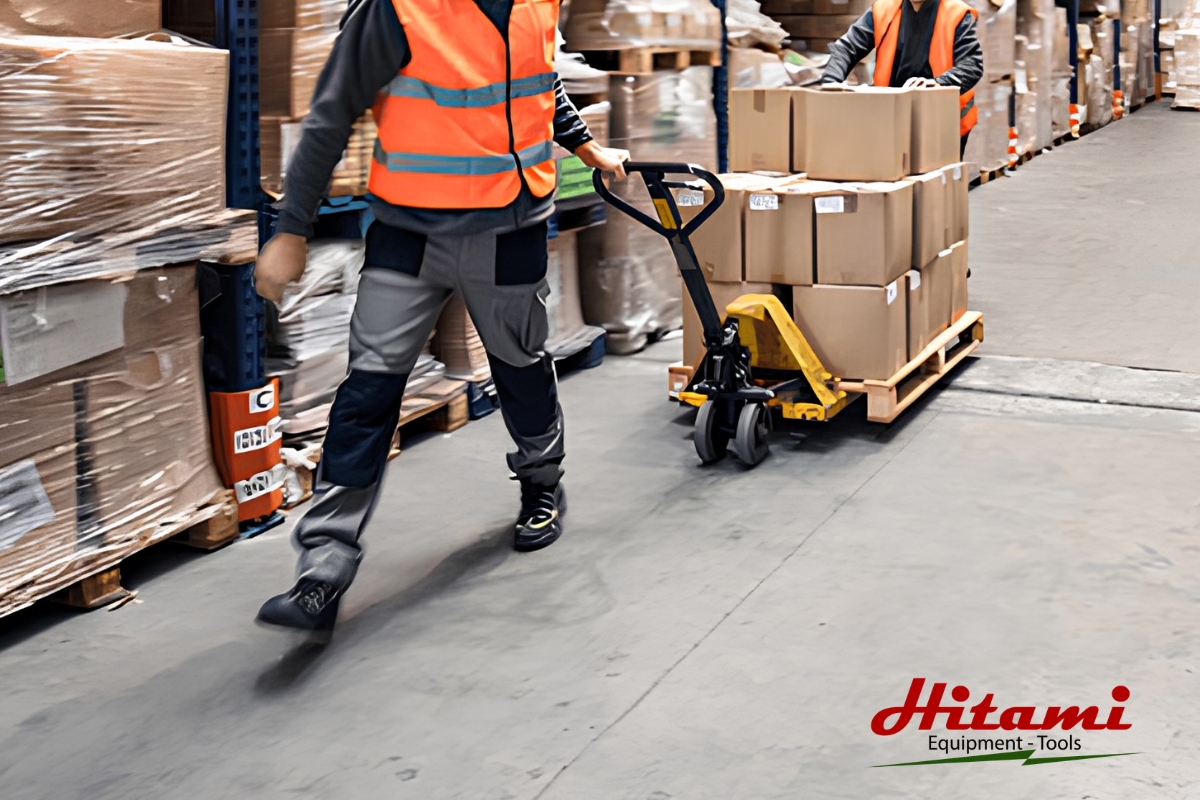

Cơ chế di chuyển
Xe nâng tay không sử dụng động cơ để di chuyển mà chủ yếu dựa vào lực đẩy, kéo của người vận hành. Lực từ tay lái được truyền đến hệ thống bánh xe, kết hợp với thiết kế bánh lái và bánh tải để xe di chuyển linh hoạt và phân bổ tải trọng ổn định.
- Lực đẩy và kéo: Người vận hành điều khiển tay lái để đưa xe tiến, lùi hoặc chuyển hướng. Lực tác động được truyền qua khung sườn xuống hệ thống bánh xe.
- Bánh lái: Thường gồm hai bánh lớn đặt phía sau, liên kết với tay lái và có khả năng xoay linh hoạt. Bộ phận này giúp xe dễ dàng đổi hướng, quay đầu và di chuyển trong các lối đi hẹp.
- Bánh tải: Được bố trí dưới đầu càng, thường sử dụng dạng bánh đôi để phân bổ đều trọng lượng hàng hóa. Thiết kế này giúp giảm áp lực lên sàn và hỗ trợ xe vượt qua các khe hở hoặc chướng ngại vật nhỏ.
- Vật liệu bánh xe: Bánh Nylon có khả năng chịu tải tốt nhưng thường gây tiếng ồn và có thể ảnh hưởng đến sàn. Bánh PU vận hành êm hơn, hạn chế tiếng ồn và bảo vệ sàn tốt, trong khi bánh cao su có độ bám cao nhưng phù hợp hơn với tải trọng vừa phải.
Cơ chế nghiêng
Xe nâng tay tiêu chuẩn không có cơ chế nghiêng chủ động của càng hoặc cột nâng như một số dòng xe nâng điện, xe nâng động cơ. Thay vào đó, khả năng cân bằng được đảm bảo nhờ trọng tâm thấp, khung sườn chắc chắn, hệ thống bánh xe và cách bố trí hàng hóa trên càng.
- Trọng tâm thấp: Khi càng ở vị trí hạ, xe có trọng tâm thấp giúp tăng độ ổn định. Khi nâng hàng lên cao, trọng tâm thay đổi nhưng kết cấu xe và khoảng cách giữa các bánh vẫn giúp hạn chế nguy cơ lật.
- Khung sườn và cột nâng: Với xe nâng tay cao, cột nâng được chế tạo chắc chắn, kết hợp thanh dẫn hướng và xích tải để càng di chuyển theo phương thẳng đứng. Các bộ phận này giúp hạn chế tình trạng càng rung lắc hoặc nghiêng lệch khi nâng hàng.
- Chân chống: Một số xe nâng tay cao được trang bị chân chống hoặc thiết kế chân rộng để tăng diện tích tiếp xúc với mặt sàn. Nhờ đó, tải trọng được phân bổ tốt hơn và xe ổn định hơn khi nâng hàng lên độ cao lớn.
- Tải trọng và vị trí hàng: Người vận hành phải tuân thủ đúng tải trọng định mức và đặt hàng hóa cân bằng, nằm gần lưng tựa và đúng tâm tải. Việc đặt hàng lệch tâm hoặc nâng quá tải có thể làm xe mất ổn định, tăng nguy cơ lật đổ.
- Kiểm soát khi vận hành: Khi hàng đang ở vị trí cao, cần hạn chế di chuyển nhanh hoặc đổi hướng đột ngột. Nếu xe bị nghiêng lệch bất thường, cần dừng thao tác để kiểm tra tải trọng, vị trí hàng và tình trạng thiết bị trước khi tiếp tục.
Nguyên lý nâng hạ và di chuyển của xe nâng tay đều dựa trên sự phối hợp giữa hệ thống thủy lực, khung sườn và bánh xe. Hiểu rõ cơ chế này giúp người dùng vận hành đúng cách, đảm bảo an toàn và hạn chế hao mòn thiết bị. Nếu bạn đang có nhu cầu sở hữu một chiếc xe nâng tay phù hợp, hãy cùng tìm hiểu địa chỉ mua xe nâng tay uy tín ngay sau đây.
