Máy nén khí Piston là thiết bị phổ biến, được sử dụng rộng rãi trong nhiều ngành công nghiệp và đời sống nhờ khả năng tạo ra nguồn khí nén áp suất cao. Hiểu rõ cấu tạo máy nén khí Piston và nguyên lý hoạt động giúp người dùng lựa chọn, vận hành và bảo trì thiết bị hiệu quả hơn. Ở viết bên dưới, Thiết bị dụng cụ kỹ thuật Hitami sẽ giúp bạn tìm hiểu chi tiết cấu tạo, nguyên lý hoạt động và sự khác biệt giữa máy nén khí Piston một cấp và hai cấp.
Cấu tạo máy nén khí Piston
Cấu tạo máy nén khí Piston gồm nhiều bộ phận phối hợp để thực hiện quá trình nén khí hiệu quả. Các bộ phận chính gồm đầu nén, xi lanh, Piston, tay biên, trục khuỷu, van hút, van xả, bình chứa khí, bộ lọc khí, van an toàn, động cơ và hệ thống làm mát. Sự kết hợp của các bộ phận này giúp máy nén không khí từ môi trường và tạo ra nguồn khí nén phục vụ nhiều nhu cầu sử dụng.

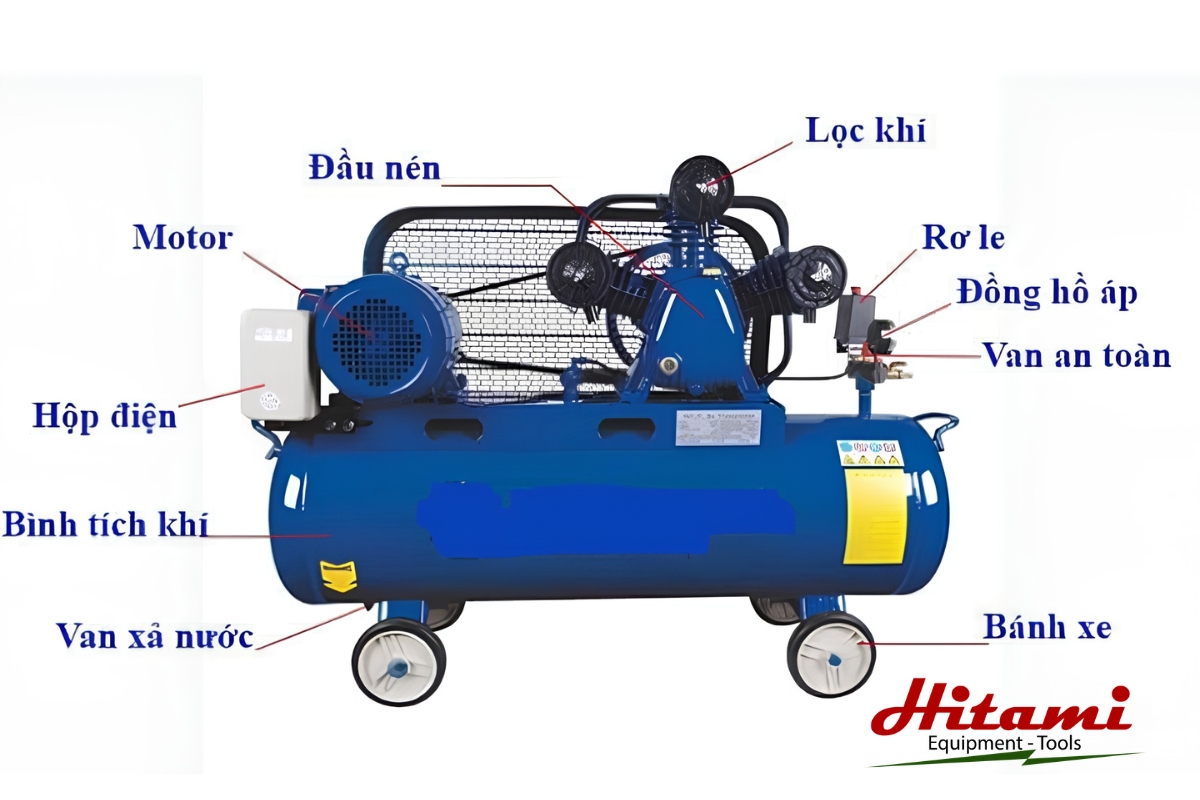

Máy nén khí Piston cấp 1
Máy nén khí Piston cấp 1 thực hiện quá trình nén khí trong một giai đoạn duy nhất, với cấu tạo tương đối đơn giản và dễ vận hành. Các bộ phận chính được kết hợp để thực hiện liên tục quá trình hút khí, nén khí và đưa khí vào bình chứa:
- Đầu nén: Là phần nắp phía trên xi lanh, bên trong chứa van hút và van xả. Bộ phận này thường được chế tạo từ gang hoặc hợp kim nhôm để chịu được nhiệt độ và áp suất trong quá trình nén.
- Xi lanh: Là buồng làm việc nơi Piston chuyển động lên xuống để thực hiện quá trình hút và nén khí. Xi lanh thường làm từ gang hoặc thép hợp kim, có khả năng chịu nhiệt và chống mài mòn.
- Piston: Có dạng hình trụ, chuyển động tịnh tiến bên trong xi lanh để tạo sự thay đổi thể tích, từ đó hút và nén không khí. Piston thường có vòng làm kín giúp hạn chế rò rỉ khí và giảm ma sát khi vận hành.
- Tay biên: Là bộ phận nối Piston với trục khuỷu, có nhiệm vụ truyền lực và phối hợp chuyển động giữa Piston với trục khuỷu.
- Trục khuỷu: Nhận chuyển động quay từ động cơ và thông qua tay biên chuyển thành chuyển động tịnh tiến của Piston. Bộ phận này thường được chế tạo từ thép có độ bền cao để chịu lực trong quá trình hoạt động.
- Van hút và van xả: Hoạt động tự động dựa trên sự chênh lệch áp suất. Van hút mở khi Piston đi xuống để đưa không khí vào xi lanh, còn van xả mở khi Piston đi lên để đưa khí đã nén ra ngoài.
- Bình chứa khí: Dùng để lưu trữ khí nén sau khi được tạo ra, đồng thời giúp ổn định áp suất và cung cấp khí liên tục khi thiết bị sử dụng có nhu cầu. Bình thường được trang bị thêm van an toàn và đồng hồ đo áp suất.
- Động cơ: Cung cấp năng lượng để làm quay trục khuỷu, từ đó duy trì chuyển động của Piston. Máy thường sử dụng động cơ điện, một số loại có thể sử dụng động cơ đốt trong.
- Bộ lọc khí: Được lắp trên đường hút khí, có nhiệm vụ loại bỏ bụi bẩn và tạp chất trước khi không khí đi vào xi lanh. Nhờ đó, bộ lọc giúp hạn chế mài mòn và bảo vệ các bộ phận bên trong máy.
Máy nén khí Piston cấp 2
Máy nén khí Piston cấp 2 thực hiện quá trình nén qua hai giai đoạn liên tiếp, giúp tạo ra áp suất cao hơn so với máy một cấp. Bên cạnh các bộ phận cơ bản, máy còn có thêm các bộ phận hỗ trợ quá trình làm mát và dẫn khí giữa hai giai đoạn:
- Hai xi lanh với kích thước khác nhau: Máy thường có một xi lanh áp suất thấp với đường kính lớn và một xi lanh áp suất cao có đường kính nhỏ hơn. Không khí được nén sơ bộ ở xi lanh áp suất thấp trước khi chuyển sang xi lanh áp suất cao để tiếp tục nén.
- Bộ làm mát trung gian: Được đặt giữa hai giai đoạn nén, có nhiệm vụ làm giảm nhiệt độ của khí sau lần nén thứ nhất trước khi khí đi vào xi lanh thứ hai. Quá trình làm mát giúp giảm nhiệt độ khí, tăng hiệu quả nén và hạn chế nguy cơ máy bị quá nhiệt.
- Van một chiều: Đảm bảo khí nén di chuyển theo một hướng từ xi lanh áp suất thấp qua bộ làm mát trung gian đến xi lanh áp suất cao, sau đó đi vào bình chứa. Bộ phận này giúp hạn chế tình trạng khí chảy ngược trong hệ thống.
- Bộ tách ẩm: Thường được bố trí sau bộ làm mát trung gian để loại bỏ hơi nước ngưng tụ trong quá trình làm lạnh khí. Nhờ đó, hệ thống hạn chế hơi ẩm đi vào đường khí và giúp bảo vệ các thiết bị sử dụng khí nén.
Nhìn chung, cấu tạo máy nén khí Piston gồm nhiều bộ phận phối hợp để tạo và duy trì nguồn khí nén ổn định, từ loại một cấp đến hai cấp. Mỗi bộ phận đảm nhận một chức năng riêng, góp phần nâng cao hiệu quả và độ bền của thiết bị. Để hiểu rõ cách các bộ phận này phối hợp với nhau, hãy cùng tìm hiểu nguyên lý hoạt động của máy nén khí Piston ở phần tiếp theo.
Nguyên lý hoạt động máy nén khí Piston
Nguyên lý hoạt động của máy nén Piston dựa trên sự thay đổi thể tích trong buồng kín để hút và nén không khí. Dựa vào cấu tạo máy nén khí Piston, động cơ làm quay trục khuỷu, chuyển thành chuyển động lên xuống của Piston trong xi lanh, tạo ra sự chênh lệch áp suất. Nhờ đó, không khí được hút vào, nén lại và đẩy ra ngoài dưới áp suất cao.

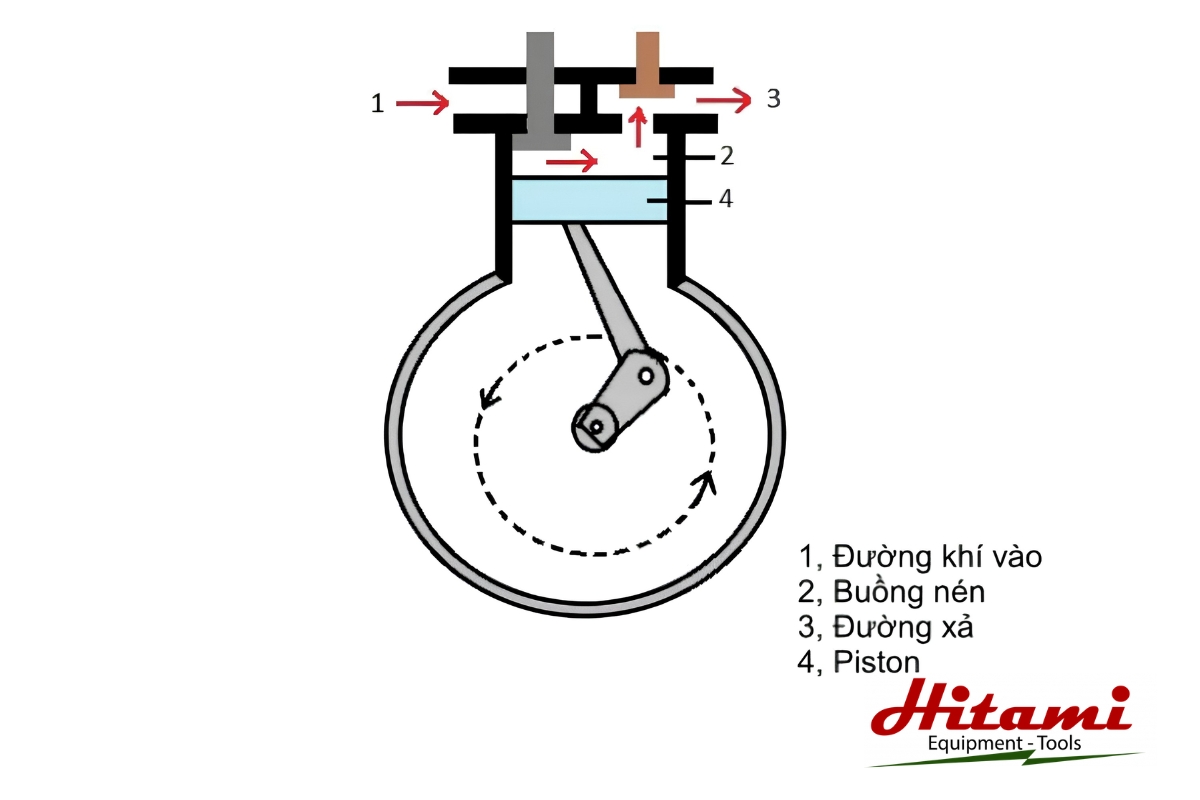

Máy nén khí Piston cấp 1
Nguyên lý hoạt động của máy nén Piston cấp 1 dựa trên quá trình nén trong một giai đoạn, dựa trên chuyển động lên xuống của Piston trong xi lanh. Chu trình làm việc gồm hai bước chính là hút khí và nén, xả khí:
- Giai đoạn hút khí: Piston di chuyển xuống, làm tăng thể tích trong xi lanh và tạo áp suất thấp hơn bên ngoài. Khi đó, van hút mở để không khí từ môi trường đi qua bộ lọc vào xi lanh, trong khi van xả vẫn đóng.
- Giai đoạn nén và xả khí: Piston di chuyển lên, làm giảm thể tích trong xi lanh khiến áp suất và nhiệt độ của khí tăng lên. Khi áp suất trong xi lanh cao hơn áp suất trong bình chứa, van xả mở để đưa khí nén vào bình, còn van hút đóng.
- Điều khiển chu trình: Hai giai đoạn trên lặp lại liên tục để duy trì nguồn khí nén. Khi áp suất trong bình đạt mức cài đặt, công tắc áp suất sẽ ngắt động cơ; khi áp suất giảm, động cơ tự khởi động để tiếp tục nén.

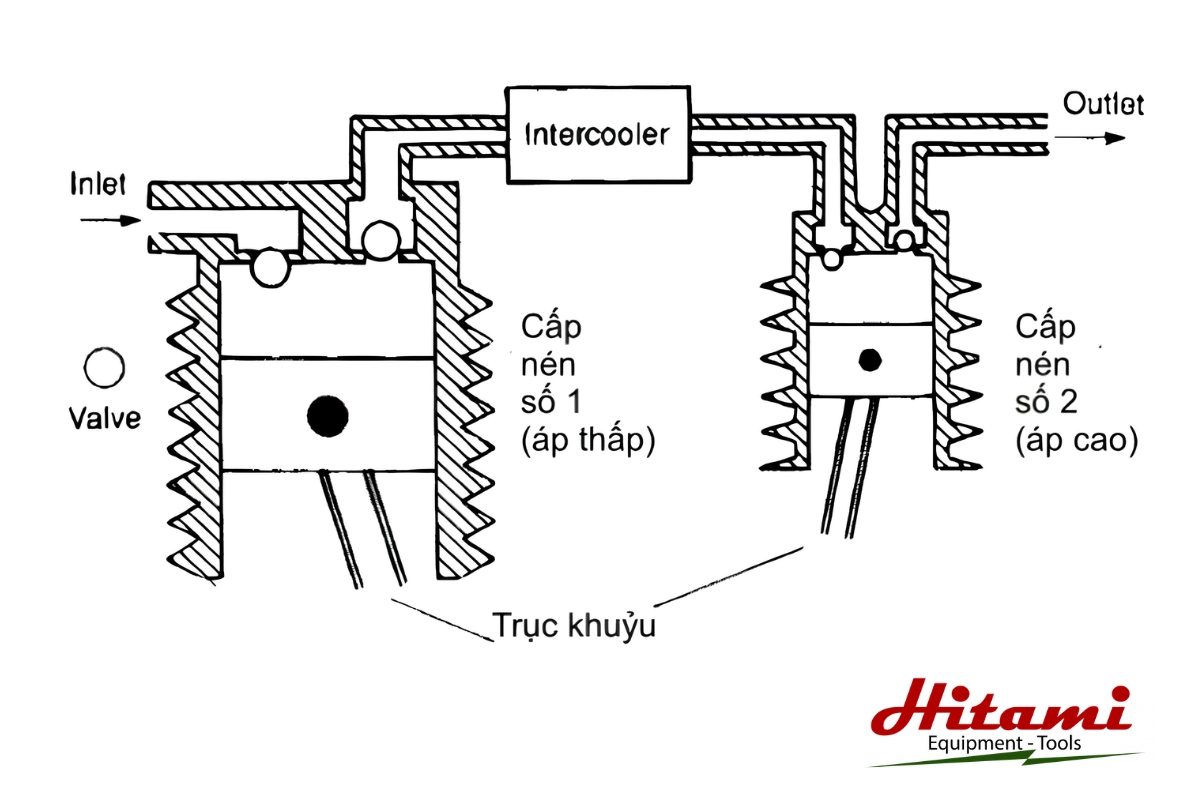

Máy nén khí Piston cấp 2
Nguyên lý hoạt động máy nén khí Piston cấp 2 dựa trên quá trình nén qua hai giai đoạn, giúp tạo áp suất cao hơn và cải thiện hiệu quả nén. Không khí được nén sơ bộ, làm mát rồi tiếp tục nén lần hai trước khi đưa vào bình chứa:
- Giai đoạn nén áp suất thấp: Piston của xi lanh áp suất thấp di chuyển xuống để hút không khí từ môi trường vào. Khi Piston đi lên, không khí được nén sơ bộ và đưa sang giai đoạn tiếp theo với áp suất trung gian khoảng 3–4 bar.
- Giai đoạn làm mát trung gian: Khí sau lần nén đầu tiên có nhiệt độ cao sẽ đi qua bộ làm mát trung gian để giảm nhiệt độ trước khi nén lần hai. Quá trình này giúp giảm thể tích khí, hạn chế tiêu hao năng lượng, giảm nhiệt và đồng thời hỗ trợ tách hơi nước ngưng tụ.
- Giai đoạn nén áp suất cao: Khí đã được làm mát được đưa vào xi lanh áp suất cao. Piston tiếp tục nén khí lần thứ hai, nâng áp suất từ khoảng 3–4 bar lên mức cuối có thể đạt khoảng 12–16 bar.
- Giai đoạn xả khí: Khi đạt áp suất yêu cầu, khí nén từ xi lanh áp suất cao được đẩy qua van xả và đưa vào bình chứa để sẵn sàng cung cấp cho thiết bị sử dụng.
- Điều khiển chu trình: Quá trình nén tiếp tục cho đến khi áp suất trong bình đạt mức cài đặt, công tắc áp suất sẽ ngắt động cơ. Khi áp suất giảm xuống dưới mức quy định, động cơ tự khởi động và chu trình nén được lặp lại.
Qua nguyên lý hoạt động máy nén khí Piston, có thể thấy máy nén khí Piston tạo ra khí nén nhờ chuyển động của Piston và sự phối hợp giữa các bộ phận trong hệ thống. Tùy cấu tạo một cấp hay hai cấp, máy có thể đáp ứng nhiều mức áp suất và nhu cầu sử dụng khác nhau. Vậy máy nén khí Piston được ứng dụng cụ thể trong những lĩnh vực nào? Hãy cùng tìm hiểu ở phần tiếp theo.
Các ứng dụng phổ biến của máy nén khí Piston hiện nay
Máy nén khí Piston có khả năng tạo nguồn khí nén ổn định, phù hợp với nhiều công việc từ quy mô gia đình đến sản xuất công nghiệp. Hiểu rõ cấu tạo máy nén khí Piston cũng giúp người dùng lựa chọn loại máy phù hợp với yêu cầu. Tùy nhu cầu sử dụng, có thể lựa chọn máy một cấp, hai cấp hoặc loại không dầu:

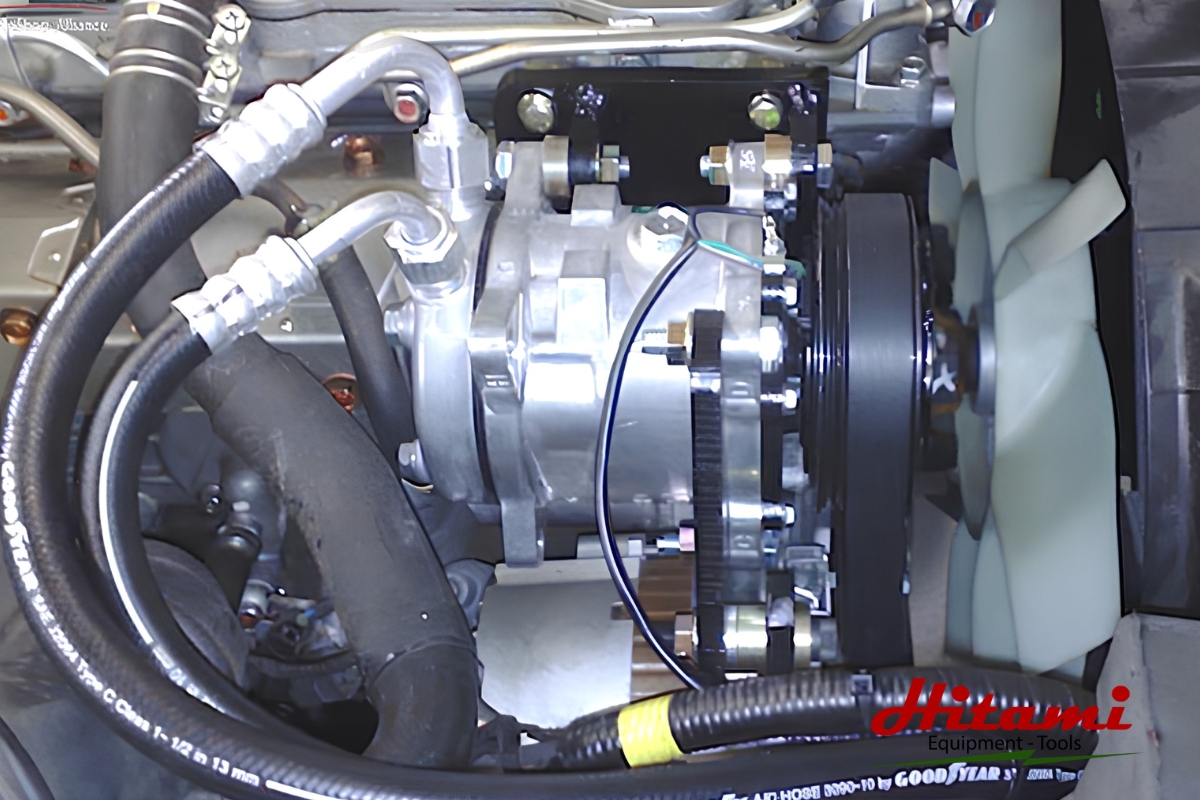

- Ngành ô tô và sửa chữa: Cung cấp khí cho súng xiết bu lông, súng phun sơn, máy bơm lốp, máy rửa xe và các thiết bị nâng hạ. Máy một cấp phù hợp với xưởng nhỏ, trong khi máy hai cấp đáp ứng tốt hơn các gara và trung tâm bảo dưỡng lớn.
- Ngành xây dựng: Cấp khí cho búa khoan, máy đầm, máy phun vữa và thiết bị làm sạch. Máy có động cơ đốt trong thường được sử dụng tại các công trường nhờ khả năng hoạt động linh hoạt.
- Ngành sản xuất và chế tạo: Cung cấp khí cho dây chuyền lắp ráp, máy ép, máy dập, băng tải và thiết bị đóng gói. Khí nén còn được dùng để thổi bụi, làm sạch và hỗ trợ làm mát thiết bị.
- Ngành y tế và nha khoa: Máy nén khí Piston không dầu được sử dụng để cung cấp nguồn khí sạch cho ghế nha khoa, dụng cụ y tế và một số thiết bị chuyên dụng. Yêu cầu quan trọng là khí nén phải sạch và hạn chế tạp chất.
- Ngành thực phẩm và đồ uống: Khí nén không dầu được sử dụng trong đóng gói, vận chuyển nguyên liệu, làm sạch chai lọ và thiết bị, đồng thời hỗ trợ một số quy trình sản xuất.
- Ngành nghệ thuật và thủ công: Máy nén khí loại nhỏ có thể cung cấp khí cho súng phun sơn, máy khắc, máy thổi cát mini và các dụng cụ gia công thủ công.
- Gia đình và dân dụng: Máy nhỏ gọn thường được dùng để bơm lốp, thổi bụi, làm sạch sân vườn hoặc vận hành súng bắn ghim, súng phun sơn và một số dụng cụ cầm tay.
Với tính ứng dụng cao, máy nén khí Piston đáp ứng đa dạng nhu cầu từ gia đình, sửa chữa đến sản xuất công nghiệp. Bên cạnh việc tìm hiểu cấu tạo máy nén Piston, người dùng cũng nên quan tâm đến nguồn gốc, thông số kỹ thuật và khả năng đáp ứng thực tế của sản phẩm. Vậy nên mua máy nén khí Piston chính hãng ở đâu? Hãy cùng tìm hiểu ngay sau đây.
