Máy nén khí không dầu được sử dụng phổ biến trong y tế, thực phẩm, dược phẩm, điện tử và nhiều lĩnh vực yêu cầu nguồn khí sạch. Tuy nhiên, không phải ai cũng hiểu rõ cấu tạo máy nén khí không dầu và nguyên lý hoạt động của thiết bị. Nắm được các bộ phận chính giúp người dùng lựa chọn máy phù hợp và vận hành hiệu quả hơn. Bài viết dưới đây, Thiết bị dụng cụ kỹ thuật Hitami sẽ giúp bạn tìm hiểu chi tiết cấu tạo, nguyên lý hoạt động và những lưu ý khi sử dụng máy.
Cấu tạo của máy nén khí không dầu
Cấu tạo máy nén khí không dầu gồm các bộ phận chính như động cơ, bộ lọc khí, cụm nén, hệ thống làm mát, bình chứa, van an toàn và bảng điều khiển. Điểm khác biệt là cụm nén không sử dụng dầu bôi trơn trong quá trình nén khí. Nhờ đó, máy có thể cung cấp nguồn khí sạch, phù hợp với các ứng dụng yêu cầu cao về chất lượng khí.

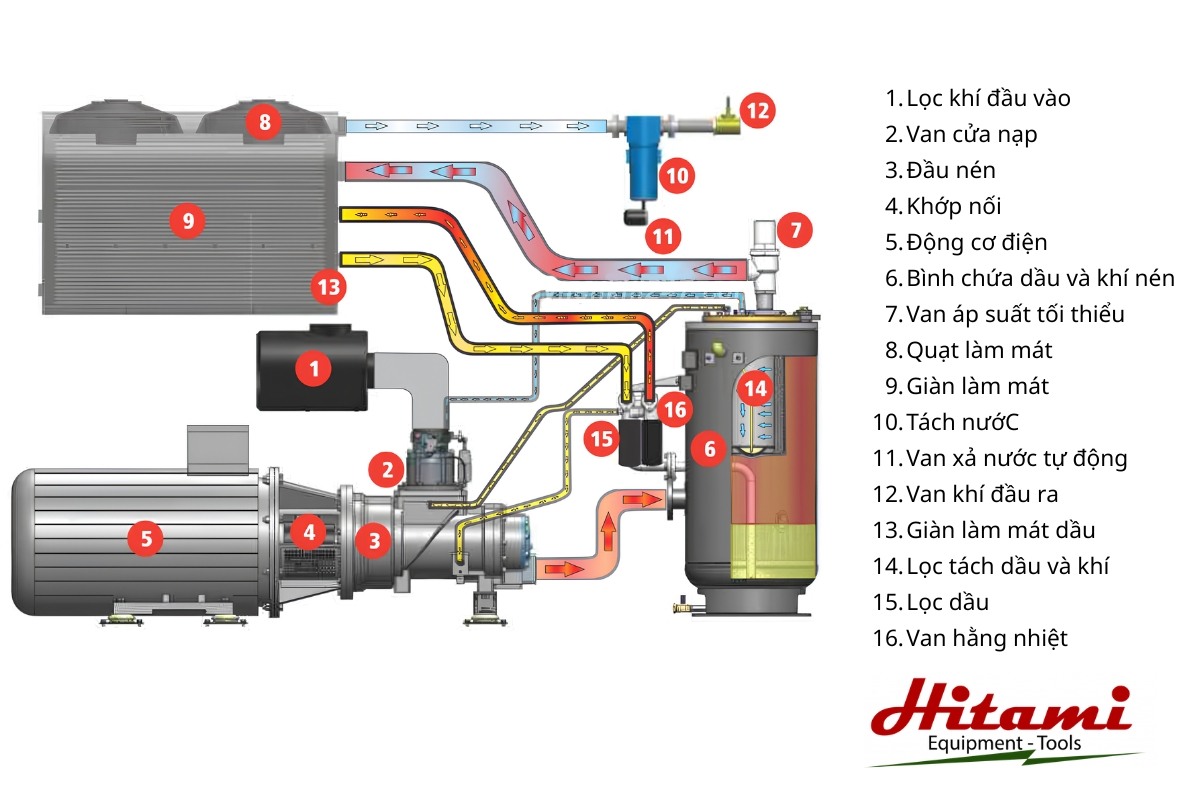

Máy nén khí không dầu trục vít
Cấu tạo máy nén khí không dầu loại trục vít được thiết kế đặc biệt nhằm đảm bảo dầu bôi trơn không tiếp xúc trực tiếp với buồng nén và luồng khí. Các bộ phận được thiết kế đồng bộ để duy trì hiệu suất nén, kiểm soát nhiệt độ và cung cấp nguồn khí sạch trong quá trình vận hành.
- Cặp trục vít: Đây là bộ phận quan trọng nhất, trực tiếp thực hiện quá trình nén khí. Cặp rotor thường được gia công với độ chính xác cao và có thể phủ vật liệu như PTFE nhằm giảm ma sát, hạn chế mài mòn và duy trì khe hở phù hợp giữa các rotor mà không cần dầu bôi trơn trực tiếp.
- Hộp số đồng tốc: Có nhiệm vụ đảm bảo hai trục vít quay đồng bộ mà không tiếp xúc trực tiếp với nhau. Hộp số có thể sử dụng dầu để bôi trơn, nhưng được bố trí tách biệt với buồng nén và sử dụng hệ thống phớt, gioăng chuyên dụng để hạn chế dầu xâm nhập vào luồng khí.
- Hệ thống làm mát: Vì buồng nén không sử dụng dầu để hỗ trợ làm mát, lượng nhiệt sinh ra trong quá trình nén cần được kiểm soát bằng hệ thống làm mát riêng. Tùy thiết kế, máy có thể sử dụng làm mát bằng không khí hoặc nước, kết hợp bộ trao đổi nhiệt để duy trì nhiệt độ và hiệu suất hoạt động ổn định.
- Lọc khí đầu vào: Có nhiệm vụ loại bỏ bụi bẩn và tạp chất trước khi không khí đi vào buồng nén. Bộ lọc sạch giúp bảo vệ bề mặt trục vít, hạn chế mài mòn và góp phần duy trì hiệu suất nén trong thời gian dài.
- Động cơ điện: Cung cấp năng lượng để dẫn động cụm trục vít và tạo ra quá trình nén khí. Công suất động cơ cần được lựa chọn phù hợp với lưu lượng, áp suất và tần suất vận hành của hệ thống.

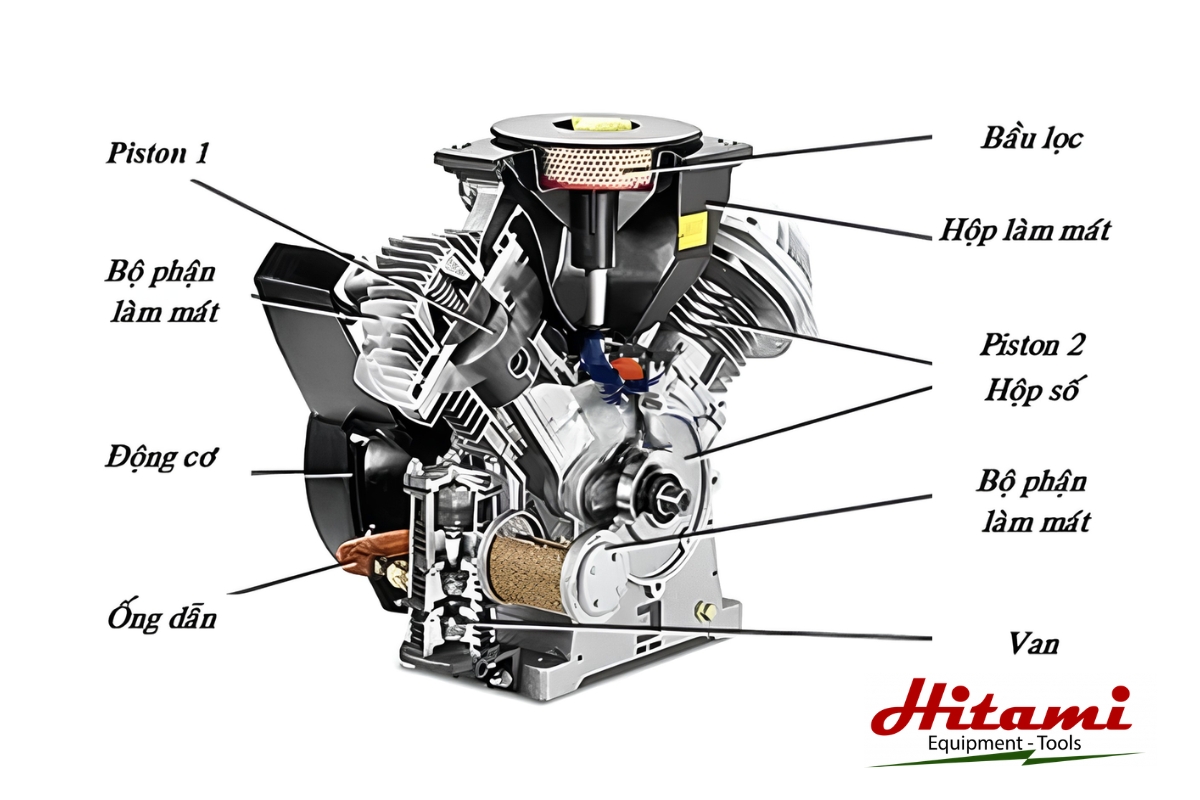

Máy nén khí không dầu piston
Cấu tạo máy nén khí không dầu piston cũng được thiết kế để loại bỏ dầu khỏi khu vực trực tiếp nén khí. Thay vì dựa vào dầu để bôi trơn piston và xi lanh, thiết bị sử dụng vật liệu có khả năng tự bôi trơn, kết hợp hệ thống làm mát và các bộ phận truyền động được bố trí phù hợp.
- Piston và xi lanh: Đây là những bộ phận trực tiếp tạo áp suất cho khí nén và cũng là điểm khác biệt rõ giữa máy không dầu và máy có dầu. Piston, vòng piston thường sử dụng vật liệu composite hoặc PTFE có khả năng giảm ma sát và chịu mài mòn, trong khi bề mặt xi lanh có thể được xử lý để tăng độ bền và hiệu quả làm việc.
- Tay biên và trục khuỷu: Hai bộ phận này có nhiệm vụ chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến của piston. Khu vực truyền động có thể được bôi trơn riêng tùy thiết kế, nhưng được cách ly với buồng nén nhằm hạn chế dầu tiếp xúc với dòng khí.
- Van hút và van xả: Có nhiệm vụ kiểm soát quá trình đưa không khí vào xi lanh và đưa khí nén ra ngoài. Khi piston đi xuống, van hút mở để nạp khí; khi piston đi lên, van hút đóng và van xả mở để đẩy khí nén ra khỏi buồng nén.
- Hệ thống làm mát: Quá trình nén khí tạo ra nhiệt nên máy cần hệ thống làm mát để duy trì nhiệt độ vận hành phù hợp. Với những dòng máy công suất lớn hoặc nhiều cấp nén, có thể sử dụng thêm bộ làm mát trung gian và bộ làm mát sau để hỗ trợ kiểm soát nhiệt độ khí.
- Động cơ điện: Cung cấp lực quay cho trục khuỷu, từ đó tạo chuyển động cho piston thực hiện quá trình hút và nén khí. Công suất động cơ ảnh hưởng trực tiếp đến khả năng tạo áp suất và lưu lượng khí của máy, vì vậy cần lựa chọn phù hợp với nhu cầu sử dụng.
Qua cấu tạo máy nén khí không dầu trên, có thể thấy máy nén khí không dầu được thiết kế với nhiều bộ phận đảm nhiệm những chức năng khác nhau trong quá trình nén khí. Việc không sử dụng dầu trực tiếp trong buồng nén giúp hạn chế nguy cơ dầu lẫn vào nguồn khí đầu ra. Để hiểu rõ cách các bộ phận này phối hợp với nhau, hãy cùng tìm hiểu nguyên lý hoạt động của máy nén khí không dầu trong phần tiếp theo.
Nguyên lý hoạt động của máy nén khí không dầu
Nguyên lý máy nén khí không dầu về cơ bản là hút không khí từ môi trường, nén nó lại để tăng áp suất, sau đó đẩy ra ngoài để sử dụng. Tuy nhiên, cách thức thực hiện quá trình nén này và việc đảm bảo không có dầu lẫn vào khí nén là điểm khác biệt then chốt giữa các loại máy.

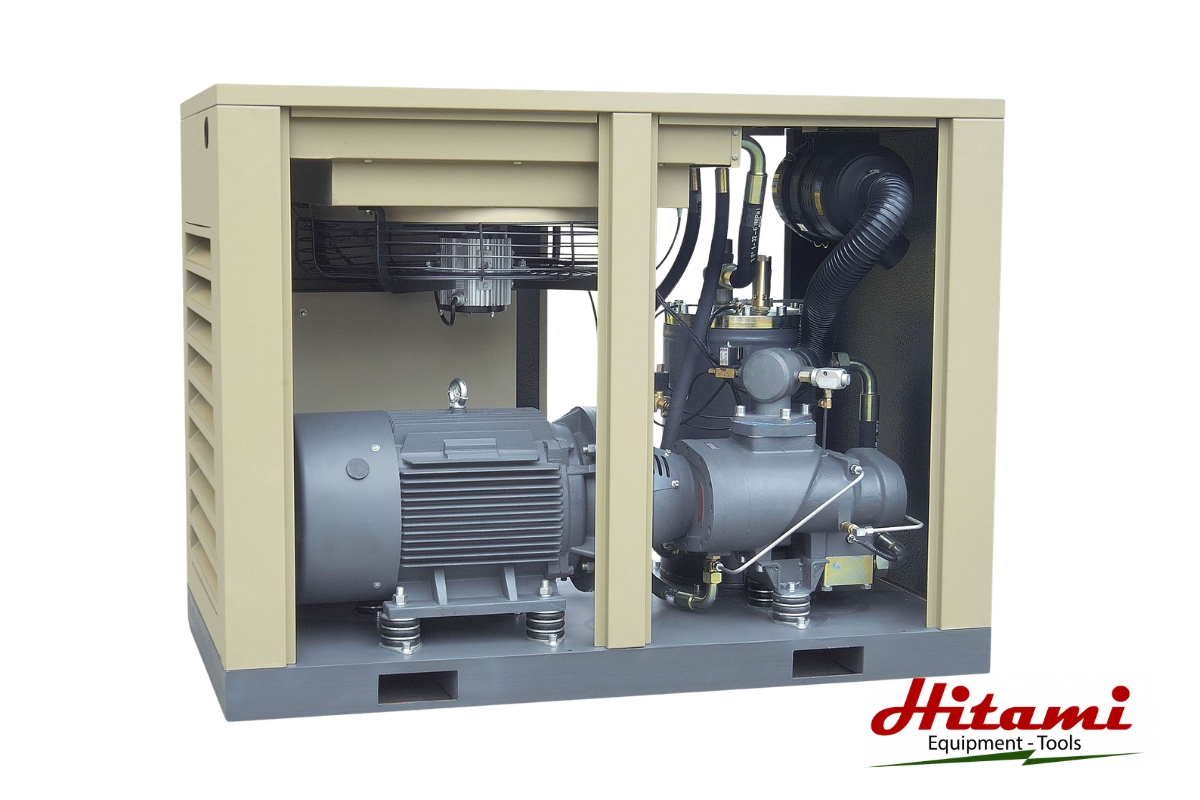

Máy nén khí không dầu trục vít
Nguyên lý máy nén khí không dầu trục vít dựa trên chuyển động quay đồng bộ của hai rotor để hút và nén không khí. Quá trình này diễn ra liên tục, đồng thời hệ thống làm mát giúp kiểm soát nhiệt sinh ra trong quá trình nén.
- Hút khí: Không khí từ môi trường được đưa qua bộ lọc khí để loại bỏ bụi bẩn, sau đó đi vào buồng nén. Tại đây, hai rotor đực và rotor cái quay đồng bộ để tiếp nhận và giữ không khí trong các khoang giữa các rãnh trục vít.
- Nén khí: Khi hai rotor tiếp tục quay, thể tích các khoang chứa khí dần thu nhỏ, khiến áp suất không khí tăng lên. Nhờ thiết kế chính xác và lớp phủ đặc biệt trên rotor, các trục vít có thể quay gần nhau mà không tiếp xúc trực tiếp hoặc cần dầu bôi trơn trong buồng nén.
- Xả khí: Khi khí đạt áp suất yêu cầu, khí nén được đẩy ra khỏi buồng nén thông qua cửa xả và tiếp tục đi qua các bộ phận xử lý như bộ làm mát, bình chứa hoặc hệ thống lọc. Sau đó, khí được đưa đến thiết bị sử dụng tùy theo nhu cầu của hệ thống.
- Kiểm soát nhiệt độ: Quá trình nén không có dầu hỗ trợ tản nhiệt nên lượng nhiệt sinh ra cần được kiểm soát bằng hệ thống làm mát riêng. Máy có thể sử dụng làm mát bằng không khí hoặc nước; với máy nhiều cấp nén, bộ làm mát trung gian và bộ làm mát sau giúp giảm nhiệt trước khi khí được đưa vào sử dụng.
Đối với máy trục vít không dầu nhiều cấp, khí sau khi được nén ở cấp đầu tiên sẽ đi qua bộ làm mát trung gian trước khi tiếp tục được nén ở cấp tiếp theo. Cách này giúp kiểm soát nhiệt độ, nâng cao hiệu quả nén và duy trì điều kiện vận hành ổn định.

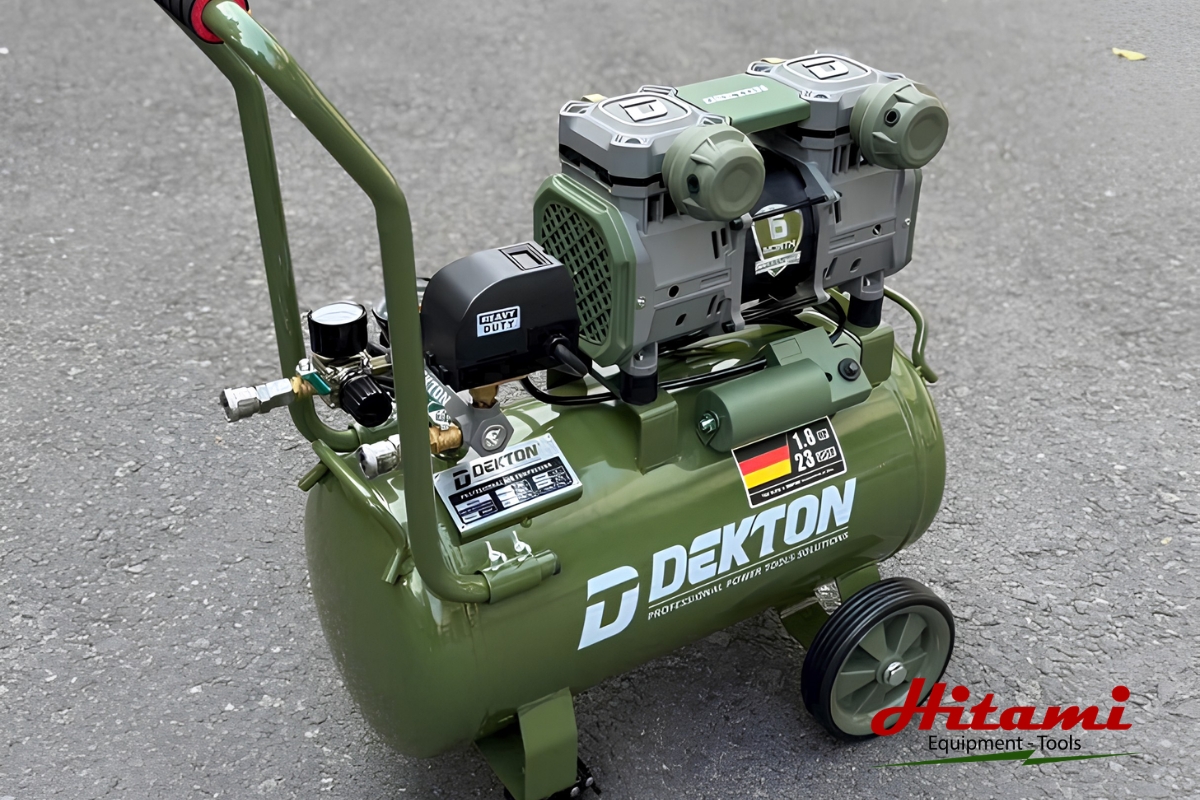

Máy nén khí không dầu piston
Máy nén khí không dầu piston hoạt động dựa trên chuyển động tịnh tiến của piston bên trong xi lanh để thực hiện quá trình hút, nén và xả khí. Chu trình này được lặp lại liên tục nhờ cơ cấu trục khuỷu và tay biên, tạo ra nguồn khí nén đáp ứng nhu cầu sử dụng.
- Hút khí: Khi động cơ hoạt động, trục khuỷu và tay biên đưa piston di chuyển xuống dưới, làm giảm áp suất trong xi lanh. Lúc này, van hút mở để không khí từ bên ngoài đi qua bộ lọc và được đưa vào buồng nén.
- Nén khí: Khi piston di chuyển lên, van hút đóng lại và lượng không khí bên trong xi lanh bị nén trong không gian ngày càng nhỏ. Thể tích giảm khiến áp suất khí tăng lên cho đến khi đạt mức cần thiết để chuyển sang giai đoạn xả.
- Xả khí: Khi áp suất trong xi lanh cao hơn áp suất phía bình chứa, van xả mở để khí nén được đẩy ra ngoài. Khí sau đó đi vào bình chứa hoặc tiếp tục qua hệ thống xử lý trước khi cấp cho thiết bị sử dụng.
- Lặp lại chu trình: Sau khi xả khí, piston tiếp tục di chuyển xuống để hút một lượng không khí mới. Quá trình hút, nén và xả được lặp lại liên tục nhằm duy trì nguồn khí nén ổn định.
Hiểu rõ nguyên lý máy nén khí không dầu giúp người dùng vận hành máy nén khí không dầu đúng cách. Tuy nhiên, chất lượng thiết bị cũng ảnh hưởng trực tiếp đến hiệu suất và độ bền lâu dài. Vậy nên mua máy nén khí không dầu ở đâu để đảm bảo chất lượng và được hỗ trợ tốt? Hãy cùng tìm hiểu ngay trong phần tiếp theo.
Nên mua máy nén khí không dầu ở đâu để đảm bảo chất lượng?
Thiết bị dụng cụ kỹ thuật Hitami là địa chỉ cung cấp máy nén khí không dầu chính hãng, đáp ứng nhiều nhu cầu từ gia đình, nha khoa đến sản xuất. Sản phẩm đa dạng về công suất, dung tích bình và kiểu dáng, giúp khách hàng dễ dàng lựa chọn thiết bị phù hợp. Nguồn gốc rõ ràng và thông tin kỹ thuật đầy đủ cũng giúp người dùng an tâm hơn khi mua máy.
Khi lựa chọn máy tại Hitami, khách hàng được tư vấn dựa trên nhu cầu sử dụng và điều kiện làm việc thực tế. Đội ngũ tư vấn có thể hỗ trợ giải thích về cấu tạo máy nén khí không dầu, công suất, áp suất và nguyên lý hoạt động để người dùng chọn đúng sản phẩm. Bên cạnh đó, Hitami còn hỗ trợ bảo hành và kỹ thuật trong quá trình sử dụng.
Việc chọn đúng máy ngay từ đầu giúp thiết bị vận hành ổn định, hạn chế quá tải và giảm các chi phí sửa chữa không cần thiết. Thiết bị dụng cụ kỹ thuật Hitami cung cấp sản phẩm cùng chính sách hậu mãi và hỗ trợ kỹ thuật, giúp khách hàng yên tâm hơn trong quá trình sử dụng. Liên hệ Hitami để được tư vấn mẫu máy nén khí không dầu phù hợp với nhu cầu và ngân sách.
