Tìm hiểu cấu tạo máy hàn Mig và nguyên lý hoạt động

Máy hàn Mig là thiết bị được sử dụng rộng rãi trong cơ khí nhờ tốc độ hàn nhanh, hiệu suất cao và khả năng tạo mối hàn bền đẹp. Để khai thác tối đa hiệu quả của thiết bị, người dùng cần hiểu rõ cấu tạo máy hàn Mig cũng như nguyên lý hoạt động của từng bộ phận. Trong bài viết này, Thiết bị dụng cụ kỹ thuật Hitami sẽ giúp bạn tìm hiểu chi tiết cấu tạo, cách vận hành và những thông tin cần biết để lựa chọn máy hàn Mig phù hợp với nhu cầu sử dụng.

Cấu tạo chi tiết của máy hàn Mig

Máy hàn Mig là một hệ thống phức hợp bao gồm nhiều bộ phận chuyên biệt, mỗi bộ phận đóng một vai trò thiết yếu trong quá trình hàn. Để hiểu rõ cách thức hoạt động của loại máy này, chúng ta cần tìm hiểu kỹ về cấu tạo máy hàn Mig qua từng thành phần chính sau đây:

Vật liệu hàn

Vật liệu hàn là thành phần trực tiếp tạo nên mối hàn, đồng thời đóng vai trò dẫn điện trong quá trình hàn Mig. Việc lựa chọn đúng loại dây hàn sẽ giúp mối hàn đạt độ bền cao, tính thẩm mỹ tốt và nâng cao hiệu quả làm việc.

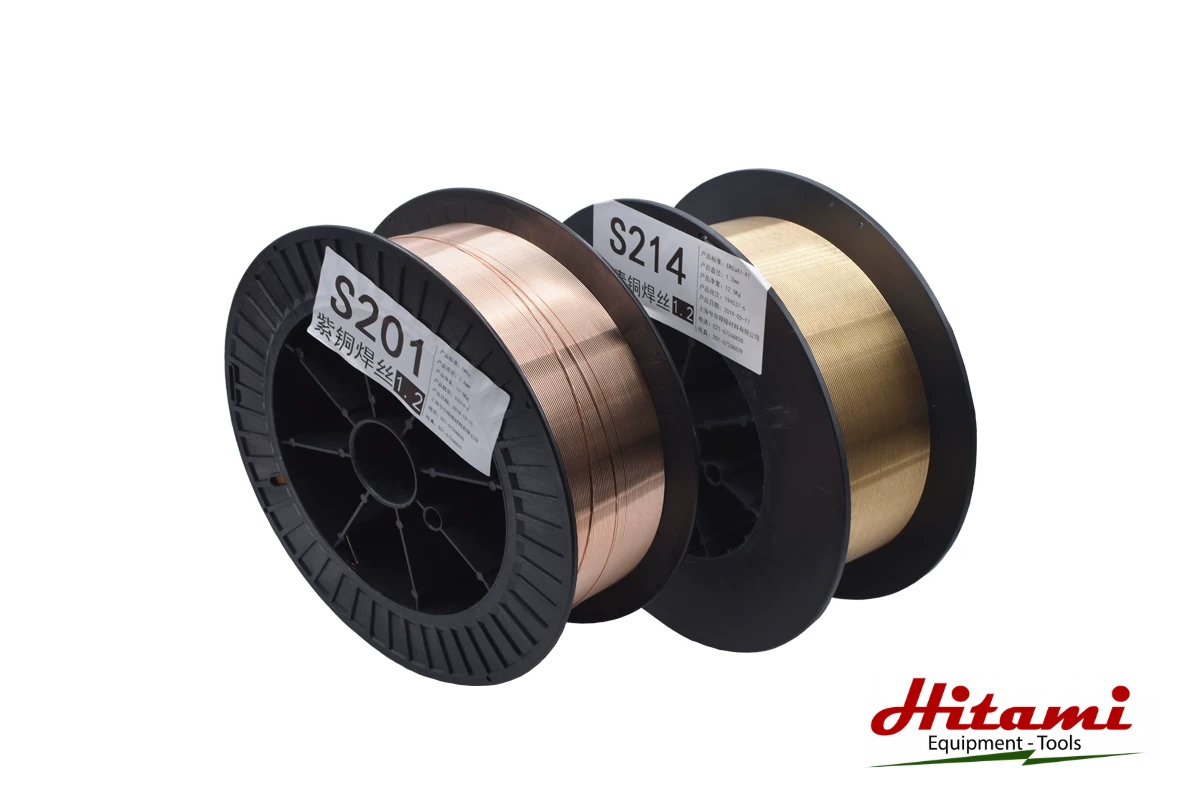

• Dây hàn đặc: Đây là loại dây phổ biến nhất, cần sử dụng cùng khí bảo vệ. Dây hàn đặc phù hợp với thép carbon, thép không gỉ và nhôm, có nhiều đường kính từ 0.6mm đến 1.6mm để đáp ứng từng độ dày vật liệu và công suất máy. Việc chọn đúng đường kính dây giúp hồ quang ổn định và mối hàn đạt chất lượng cao.
• Dây hàn lõi thuốc: Loại dây này có lớp thuốc bên trong giúp tạo khí bảo vệ trong quá trình hàn. Có thể sử dụng loại không cần khí hoặc kết hợp với khí bảo vệ ngoài, phù hợp khi hàn ngoài trời hoặc các vật liệu dày cần độ xuyên thấu lớn.

Hệ thống khí bảo vệ

Khí bảo vệ là bộ phận quan trọng trong cấu tạo máy hàn Mig, giúp tạo môi trường ổn định quanh hồ quang và vũng hàn. Nhờ đó, mối hàn hạn chế hiện tượng rỗ khí, oxy hóa và tăng độ bền sau khi hoàn thiện.

• Bình khí, đồng hồ điều áp và van điện từ: Bình khí chứa khí bảo vệ, đồng hồ điều chỉnh lưu lượng phù hợp (thường 10–20 lít/phút), còn van điện từ sẽ tự động cấp và ngắt khí khi bóp hoặc nhả cò mỏ hàn, giúp tiết kiệm khí và đảm bảo quá trình hàn ổn định.
• Các loại khí bảo vệ: CO₂ thường dùng để hàn thép carbon với chi phí thấp và độ ngấu tốt. Argon phù hợp khi hàn nhôm hoặc thép không gỉ, tạo hồ quang ổn định và ít bắn tóe. Hỗn hợp Argon/CO₂ là lựa chọn phổ biến vì cân bằng giữa chất lượng mối hàn và hiệu suất làm việc.

Bộ chỉnh lưu

Bộ chỉnh lưu được xem là trung tâm trong cấu tạo máy hàn Mig, có nhiệm vụ chuyển đổi dòng điện xoay chiều thành dòng điện một chiều ổn định để tạo hồ quang. Đây là bộ phận quyết định khả năng vận hành và chất lượng mối hàn.

• Máy hàn biến áp: Có kết cấu đơn giản, độ bền cao và giá thành hợp lý nhưng kích thước lớn, tiêu thụ điện nhiều hơn và khả năng điều chỉnh thông số chưa linh hoạt.
• Máy hàn Inverter: Ứng dụng công nghệ hiện đại giúp máy nhỏ gọn, tiết kiệm điện, tạo hồ quang ổn định và điều chỉnh dòng hàn chính xác. Đây là công nghệ được sử dụng trên hầu hết các dòng máy hàn Mig hiện nay.
• Điều chỉnh thông số: Bộ chỉnh lưu còn cho phép thiết lập điện áp và dòng hàn phù hợp với từng loại vật liệu, giúp kiểm soát độ ngấu, hình dạng và chất lượng mối hàn.

Thiết bị chuyển dây hàn

Thiết bị chuyển dây hàn (bộ cấp dây) có nhiệm vụ đưa dây hàn từ cuộn dây đến mỏ hàn với tốc độ ổn định. Hoạt động liên tục của bộ phận này giúp hồ quang duy trì ổn định và nâng cao năng suất hàn.

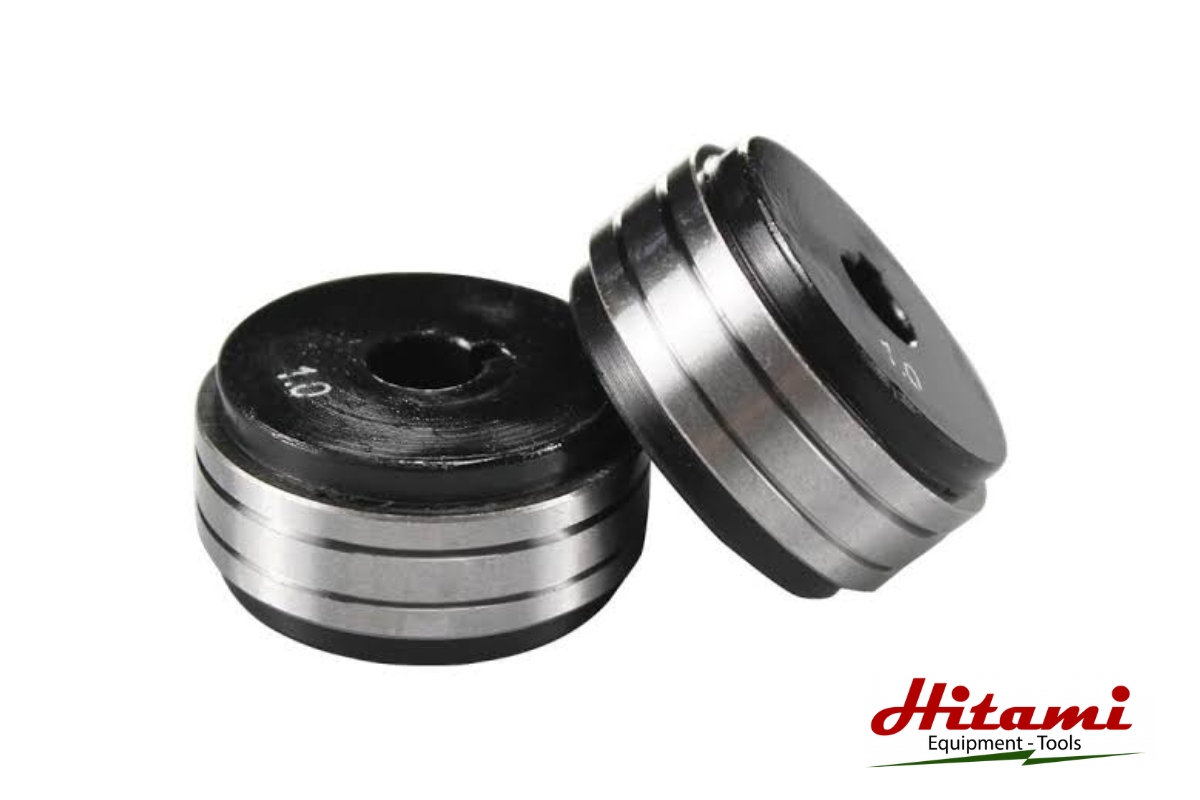

• Động cơ và con lăn cấp dây: Động cơ tạo lực kéo, còn con lăn dẫn dây sẽ đưa dây hàn di chuyển đều đến mỏ hàn. Con lăn cần được lựa chọn phù hợp với loại và đường kính dây để tránh trượt hoặc biến dạng dây hàn.
• Ống dẫn dây và bộ điều chỉnh tốc độ: Ống dẫn dây giúp dây hàn di chuyển trơn tru từ bộ cấp dây đến mỏ hàn, cần vệ sinh định kỳ để tránh tắc nghẽn. Bộ điều chỉnh tốc độ cấp dây cho phép thiết lập lượng dây phù hợp với dòng hàn và độ dày vật liệu, góp phần duy trì chất lượng mối hàn.

Mỏ hàn

Mỏ hàn là bộ phận người thợ trực tiếp cầm và điều khiển trong quá trình hàn. Bộ phận này có nhiệm vụ dẫn dây hàn, khí bảo vệ và dòng điện đến vị trí hàn, ảnh hưởng lớn đến sự ổn định của hồ quang.

• Cò bóp, chụp khí và béc hàn: Cò bóp kích hoạt cấp dây, cấp khí và dòng điện. Chụp khí giúp phân phối khí bảo vệ đều quanh vũng hàn, còn béc hàn truyền dòng điện vào dây hàn và cần lựa chọn đúng kích thước theo đường kính dây sử dụng.
• Bộ khuếch tán khí, cáp hàn và tay cầm: Bộ khuếch tán giúp khí bảo vệ phân bố đồng đều, cáp hàn kết nối mỏ với nguồn điện và bộ cấp dây, còn tay cầm được thiết kế chắc chắn để người thợ thao tác thuận tiện. Tùy công suất làm việc, mỏ hàn có thể sử dụng hệ thống làm mát bằng khí hoặc bằng nước nhằm tăng tuổi thọ và khả năng vận hành liên tục.

Sau khi hiểu rõ cấu tạo máy hàn Mig và vai trò của từng bộ phận, bước tiếp theo là tìm hiểu cách chúng phối hợp để tạo nên một mối hàn hoàn chỉnh. Nắm được nguyên lý hoạt động sẽ giúp bạn sử dụng thiết bị đúng kỹ thuật, điều chỉnh thông số hiệu quả và xử lý tốt các tình huống phát sinh trong quá trình hàn.

Nguyên lý hoạt động của máy hàn Mig

Để tạo ra một mối hàn chắc chắn và ổn định, các bộ phận trong máy hàn Mig sẽ phối hợp với nhau theo một quy trình liên tục. Toàn bộ quá trình diễn ra tự động ngay khi người dùng bắt đầu thao tác với mỏ hàn.

• Kích hoạt hệ thống: Khi bóp cò mỏ hàn, máy đồng thời cấp điện, mở van khí bảo vệ và khởi động bộ cấp dây hàn để chuẩn bị cho quá trình hàn.
• Cấp dây và tạo hồ quang: Dây hàn được đẩy liên tục qua mỏ hàn. Khi đầu dây chạm vào vật liệu, dòng điện tạo ra hồ quang có nhiệt độ rất cao, làm nóng chảy dây hàn và bề mặt kim loại.
• Hình thành vũng hàn: Kim loại nóng chảy từ dây hàn và vật liệu cơ bản hòa vào nhau tạo thành vũng hàn, giúp lấp đầy khe nối và tạo liên kết chắc chắn giữa các chi tiết.
• Khí bảo vệ mối hàn: Trong suốt quá trình hàn, khí bảo vệ bao phủ hồ quang và vũng hàn, ngăn oxy và các tạp chất trong không khí xâm nhập, hạn chế rỗ khí và oxy hóa.

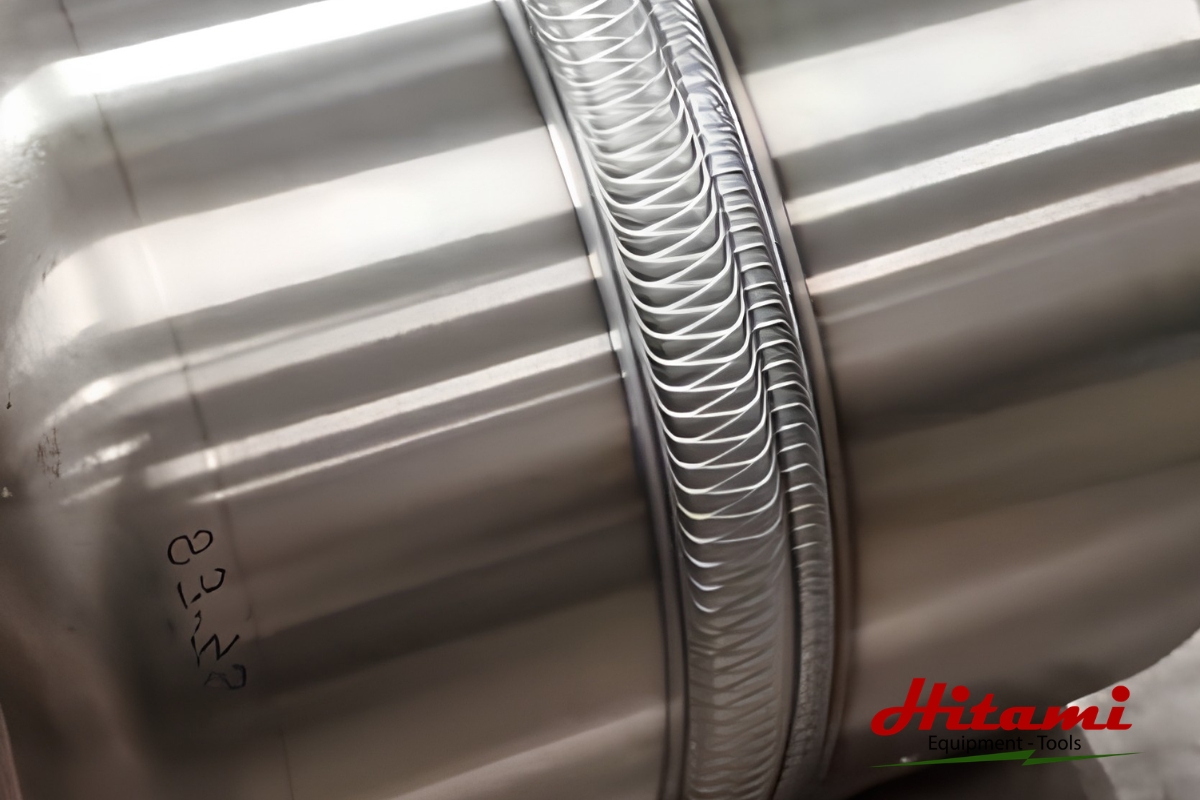

• Đông đặc tạo mối hàn: Khi mỏ hàn di chuyển dọc theo đường hàn, kim loại nóng chảy nguội dần và đông đặc thành mối hàn bền chắc, đồng đều, hoàn thiện quá trình liên kết giữa hai vật liệu.

Hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp bạn sử dụng máy hàn Mig hiệu quả hơn trong từng điều kiện làm việc. Tuy nhiên, giá trị của thiết bị này không chỉ nằm ở công nghệ mà còn ở khả năng đáp ứng đa dạng nhu cầu thực tế. Ở phần tiếp theo, hãy cùng tìm hiểu những ứng dụng phổ biến của máy hàn Mig trong thực tế.

Những ứng dụng của máy hàn Mig trong thực tế

Nhờ tốc độ hàn nhanh, chất lượng mối hàn cao và khả năng làm việc với nhiều loại vật liệu, máy hàn Mig được ứng dụng rộng rãi trong nhiều lĩnh vực. Dưới đây là những ứng dụng phổ biến nhất của công nghệ hàn này.

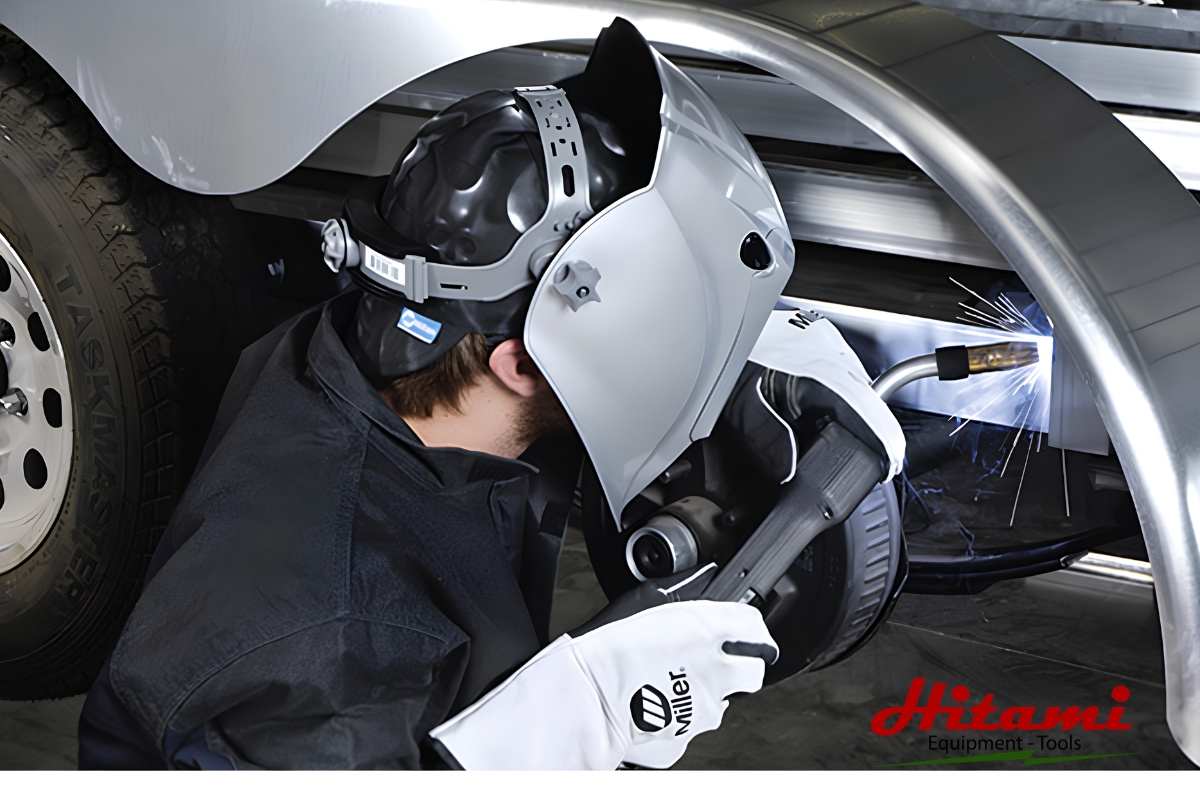

• Ngành công nghiệp ô tô: Máy hàn Mig được sử dụng để hàn khung gầm, thân xe, các chi tiết động cơ và sửa chữa ô tô. Mối hàn có độ bền cao, ít bắn tóe và đáp ứng tốt yêu cầu về tính thẩm mỹ cũng như an toàn của phương tiện.
• Sản xuất kết cấu thép: Đây là thiết bị quan trọng trong quá trình chế tạo dầm thép, cột thép, nhà xưởng, cầu đường và các công trình xây dựng. Máy giúp tạo ra các mối hàn chắc chắn, chịu tải tốt và nâng cao năng suất thi công.
• Đóng tàu và chế tạo hàng hải: Máy hàn Mig được dùng để hàn các tấm thép lớn, hệ thống đường ống và nhiều chi tiết trên tàu thuyền. Khả năng hàn thép không gỉ và nhôm giúp đáp ứng tốt yêu cầu trong môi trường biển.
• Gia công cơ khí và chế tạo máy: Các xưởng cơ khí thường sử dụng máy hàn Mig để sản xuất khung máy, vỏ máy, linh kiện và nhiều sản phẩm kim loại khác. Thiết bị phù hợp từ các chi tiết nhỏ đến những kết cấu có kích thước lớn.
• Sửa chữa và bảo trì thiết bị: Máy hàn Mig hỗ trợ hiệu quả trong việc sửa chữa máy móc công nghiệp, thiết bị nông nghiệp, cửa cổng, hàng rào và nhiều vật dụng kim loại. Tốc độ hàn nhanh giúp rút ngắn thời gian bảo trì và nâng cao hiệu quả công việc.
• Sản xuất nội thất và sản phẩm kim loại: Trong lĩnh vực sản xuất bàn ghế, kệ, khung giường hay các sản phẩm trang trí, máy hàn Mig tạo ra các mối hàn gọn đẹp, chắc chắn và góp phần nâng cao chất lượng thành phẩm.

Một chiếc máy hàn Mig chất lượng sẽ phát huy tối đa hiệu suất khi được lựa chọn đúng thương hiệu và đúng nhà cung cấp. Vì vậy, ngoài việc tìm hiểu về cấu tạo máy hàn Mig và nguyên lý hoạt động, bạn cũng nên cân nhắc địa chỉ mua hàng đáng tin cậy. Nội dung dưới đây sẽ giúp bạn có thêm gợi ý phù hợp.

Mua máy hàn Mig ở đâu để đảm bảo chất lượng?

Khi lựa chọn máy hàn Mig, bên cạnh việc tìm hiểu cấu tạo máy hàn Mig, người dùng cũng nên ưu tiên những đơn vị phân phối chính hãng để đảm bảo chất lượng sản phẩm. Một nhà cung cấp uy tín sẽ mang đến thiết bị có nguồn gốc rõ ràng, đầy đủ chứng từ, chế độ bảo hành minh bạch và hỗ trợ kỹ thuật trong suốt quá trình sử dụng.

Thiết bị dụng cụ kỹ thuật Hitami là địa chỉ được nhiều cá nhân, xưởng cơ khí và doanh nghiệp tin tưởng khi cần mua máy hàn Mig. Hitami cung cấp đa dạng các dòng máy đến từ nhiều thương hiệu nổi tiếng, đáp ứng nhu cầu từ công việc dân dụng đến sản xuất chuyên nghiệp. Tất cả sản phẩm đều được kiểm tra kỹ trước khi giao đến khách hàng.

Không chỉ phân phối sản phẩm chất lượng, Hitami còn sở hữu đội ngũ tư vấn giàu kinh nghiệm, sẵn sàng hỗ trợ lựa chọn thiết bị phù hợp với từng nhu cầu sử dụng và ngân sách. Khi mua hàng tại Hitami, khách hàng còn được hưởng chính sách giá cạnh tranh, giao hàng nhanh và dịch vụ hậu mãi tận tâm, giúp bạn yên tâm đầu tư và khai thác tối đa hiệu quả của máy hàn Mig.
