Trong ngành gia công cơ khí hiện đại, máy hàn Laser ngày càng được ứng dụng rộng rãi nhờ khả năng hàn nhanh, chính xác và tạo mối hàn chất lượng cao. Việc hiểu rõ cấu tạo máy hàn Laser sẽ giúp người dùng lựa chọn thiết bị phù hợp, vận hành đúng kỹ thuật và nâng cao hiệu quả làm việc. Trong bài viết này, Thiết bị dụng cụ kỹ thuật Hitami sẽ cùng tìm hiểu chi tiết các bộ phận chính của máy, nguyên lý hoạt động và những lưu ý quan trọng khi lựa chọn thiết bị.
Cấu tạo máy hàn Laser gồm những gì?
Cấu tạo máy hàn Laser là một hệ thống phức tạp, tích hợp nhiều công nghệ tiên tiến để tạo ra và điều khiển chùm tia Laser cường độ cao, phục vụ cho quá trình hàn chính xác. Mỗi bộ phận đóng vai trò then chốt, đảm bảo máy hoạt động ổn định và hiệu quả.

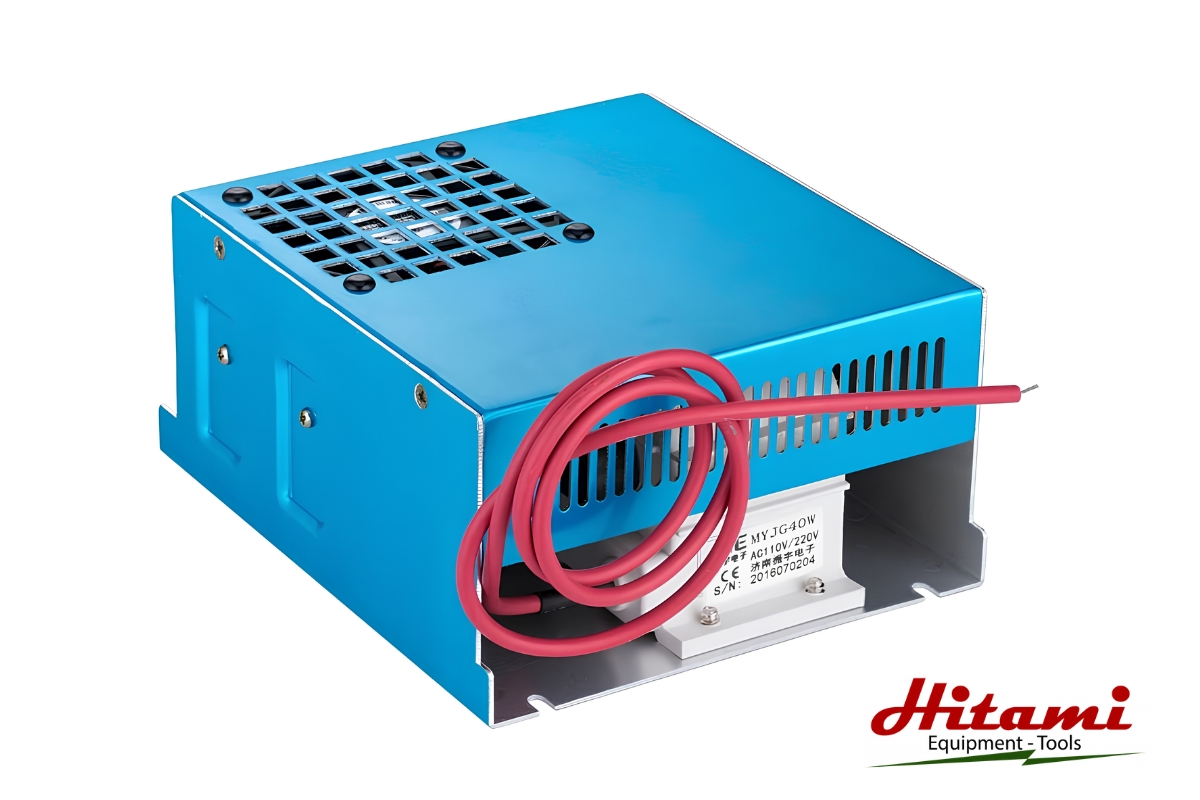

Bộ nguồn Laser
Bộ nguồn Laser là bộ phận quan trọng nhất trong cấu tạo của máy hàn Laser, có nhiệm vụ tạo ra chùm tia Laser để thực hiện quá trình hàn. Chất lượng bộ nguồn sẽ quyết định công suất, độ ổn định và khả năng làm việc của máy.
- Laser sợi quang (Fiber Laser): Hiệu suất cao, độ bền lớn, tạo chùm tia nhỏ với mật độ năng lượng cao, phù hợp hàn thép, inox, nhôm và đồng. Đây là loại nguồn Laser được sử dụng phổ biến trên các dòng máy hiện đại.
- Laser YAG: Sử dụng tinh thể YAG làm môi trường khuếch đại, thích hợp hàn các vật liệu có độ phản xạ cao như đồng và nhôm. Tuy nhiên hiệu suất chuyển đổi điện quang thấp hơn Fiber Laser.
- Laser CO₂: Phù hợp với vật liệu phi kim hoặc kim loại dày, sử dụng hệ thống gương để truyền tia Laser nên kết cấu cồng kềnh hơn so với Laser sợi quang.
Hệ thống làm mát
Trong cấu tạo máy hàn Laser, hệ thống làm mát giúp duy trì nhiệt độ ổn định cho bộ nguồn Laser và các linh kiện quang học. Việc kiểm soát nhiệt độ tốt sẽ giúp máy hoạt động bền bỉ, hạn chế hư hỏng và đảm bảo chất lượng mối hàn.
- Làm mát bằng nước: Phổ biến trên máy công suất lớn, sử dụng chiller tuần hoàn nước để làm mát bộ nguồn và đầu hàn. Phương pháp này cho hiệu quả cao và giúp máy vận hành ổn định trong thời gian dài.
- Làm mát bằng không khí: Sử dụng quạt và tản nhiệt để giảm nhiệt cho các máy công suất nhỏ hoặc một số linh kiện phụ trợ. Chi phí thấp nhưng hiệu quả không bằng hệ thống làm mát bằng nước.

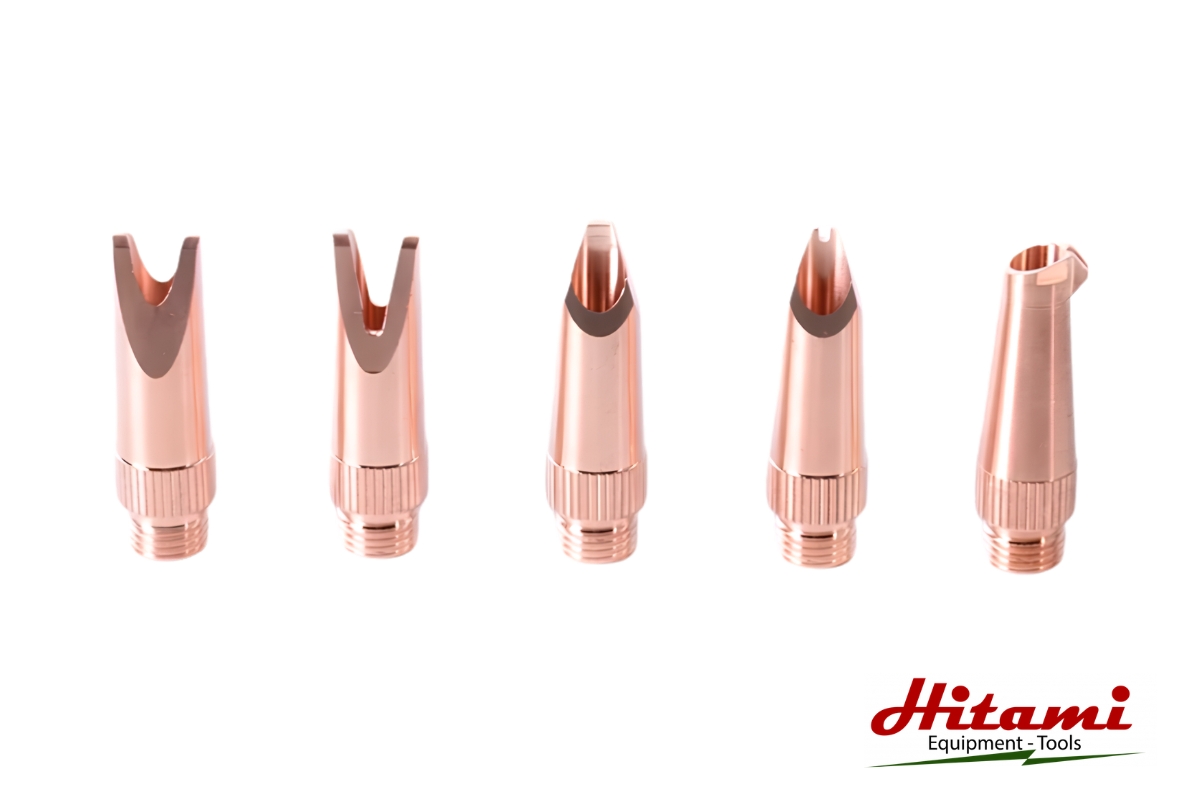

Đầu hàn Laser
Đầu hàn Laser là bộ phận trực tiếp đưa tia Laser đến bề mặt vật liệu với độ chính xác cao. Đây cũng là nơi tập trung nhiều linh kiện quan trọng quyết định chất lượng và độ ổn định của mối hàn.
- Ống kính hội tụ: Tập trung chùm tia Laser thành điểm nhỏ có mật độ năng lượng cao để tạo mối hàn chính xác và ngấu sâu.
- Ống kính bảo vệ: Ngăn bụi bẩn, khói hàn và kim loại nóng chảy bám vào ống kính hội tụ, cần được vệ sinh hoặc thay thế định kỳ.
- Vòi phun khí bảo vệ: Cấp khí Argon hoặc Nitơ để hạn chế oxy hóa, giúp mối hàn sáng đẹp và tăng độ bền.
- Cảm biến khoảng cách: Giữ khoảng cách ổn định giữa đầu hàn và vật liệu, đặc biệt hữu ích khi hàn trên bề mặt không bằng phẳng.
- Hệ thống cấp dây hàn tự động (tùy chọn): Bổ sung vật liệu hàn cho các mối nối có khe hở lớn hoặc yêu cầu tăng độ bền.
Bộ điều khiển
Bộ điều khiển được xem là “bộ não” trong cấu tạo máy hàn Laser, chịu trách nhiệm quản lý toàn bộ quá trình vận hành và đồng bộ hoạt động giữa các bộ phận của máy.
- Điều khiển công suất Laser: Thiết lập công suất và thời gian phát tia phù hợp với từng vật liệu.
- Điều khiển tốc độ hàn: Giúp tối ưu chất lượng mối hàn và năng suất làm việc.
- Điều khiển vị trí đầu hàn: Lập trình đường hàn chính xác trên các hệ thống CNC hoặc robot.
- Điều khiển khí bảo vệ: Quản lý lưu lượng và thời gian cấp khí trong quá trình hàn.
- Giám sát và bảo vệ: Theo dõi nhiệt độ, dòng điện, áp suất và tự động cảnh báo khi phát hiện bất thường.
- Giao diện vận hành: Màn hình cảm ứng hoặc phần mềm giúp người dùng cài đặt thông số, lưu chương trình và theo dõi trạng thái hoạt động.

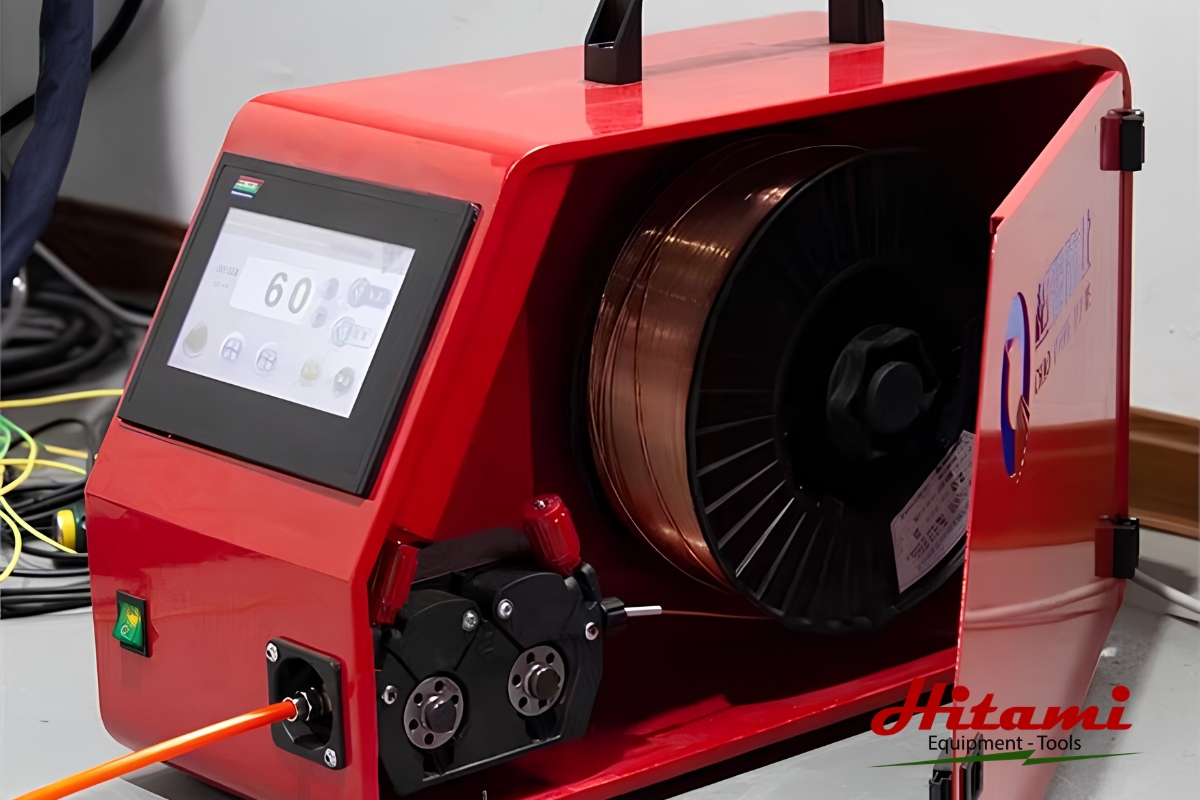

Phụ kiện đi kèm
Ngoài các bộ phận chính, cấu tạo của máy hàn Laser còn bao gồm nhiều phụ kiện hỗ trợ giúp nâng cao hiệu suất, độ an toàn và tính linh hoạt trong quá trình sử dụng.
- Hệ thống cấp dây hàn tự động: Cấp dây hàn liên tục, phù hợp với các mối nối cần bổ sung vật liệu.
- Bàn làm việc hoặc bàn gá phôi: Giữ cố định vật liệu để đảm bảo độ chính xác trong quá trình hàn.
- Hệ thống hút khói và lọc bụi: Loại bỏ khói hàn, bụi kim loại, bảo vệ sức khỏe người vận hành và môi trường làm việc.
- Hệ thống an toàn: Bao gồm nút dừng khẩn cấp, khóa liên động, cảm biến cửa và kính bảo hộ chuyên dụng nhằm đảm bảo an toàn khi sử dụng tia Laser.
- Thiết bị định vị và kiểm tra: Camera, đèn định vị hoặc cảm biến hỗ trợ xác định chính xác vị trí hàn và kiểm tra chất lượng mối hàn.
- Nguồn cấp khí bảo vệ: Bình khí, bộ điều áp và lưu lượng kế giúp duy trì lượng khí ổn định trong suốt quá trình hàn.
- Phần mềm điều khiển: Hỗ trợ thiết lập thông số, lập trình đường hàn và quản lý toàn bộ quy trình vận hành.
Hiểu rõ cấu tạo máy hàn Laser sẽ giúp người dùng dễ dàng lựa chọn thiết bị phù hợp, đồng thời sử dụng và bảo dưỡng đúng cách để đảm bảo hiệu suất lâu dài. Để khai thác tối đa khả năng của thiết bị, bạn cũng cần nắm được cách các bộ phận phối hợp trong quá trình hàn. Ở phần tiếp theo, hãy cùng tìm hiểu nguyên lý hoạt động của máy hàn Laser để hiểu rõ hơn cơ chế tạo nên những mối hàn chính xác và chất lượng cao.
Nguyên lý hoạt động của máy hàn Laser
Nguyên lý hoạt động của máy hàn Laser dựa trên việc tập trung một chùm tia Laser năng lượng cao vào một điểm rất nhỏ trên bề mặt vật liệu, làm nóng chảy và kết nối hai chi tiết lại với nhau. Đây là một quá trình vật lý phức tạp nhưng được kiểm soát chặt chẽ để đạt được mối hàn chất lượng cao.
- Phát tia Laser: Đầu tiên, bộ nguồn Laser (ví dụ: Laser sợi quang) tạo ra một chùm tia Laser cường độ cao. Chùm tia này có đặc tính đơn sắc (một bước sóng duy nhất), định hướng cao và có thể được hội tụ vào một điểm rất nhỏ.
- Truyền dẫn chùm tia: Chùm tia Laser sau khi được tạo ra sẽ được truyền dẫn đến đầu hàn. Đối với Laser sợi quang, tia Laser được dẫn qua một sợi cáp quang linh hoạt, cho phép đầu hàn di chuyển tự do. Đối với Laser CO2, hệ thống gương phản xạ sẽ được sử dụng để dẫn tia.
- Tập trung chùm tia: Khi chùm tia Laser đến đầu hàn, nó đi qua một hệ thống ống kính hội tụ. Hệ thống này có nhiệm vụ tập trung toàn bộ năng lượng của chùm tia vào một điểm rất nhỏ (thường chỉ vài micromet đến vài milimet) trên bề mặt vật liệu cần hàn. Mật độ năng lượng tại điểm này cực kỳ cao, đủ để làm nóng chảy kim loại ngay lập tức.
- Tương tác với vật liệu và tạo vũng hàn: Năng lượng Laser tập trung cao làm nóng chảy tức thì một vùng nhỏ trên bề mặt vật liệu, tạo thành một vũng kim loại lỏng (weld pool). Khi tia Laser tiếp tục di chuyển dọc theo đường hàn, nó tạo ra một “lỗ khóa” (keyhole) sâu, cho phép năng lượng Laser xuyên sâu vào vật liệu, tạo ra mối hàn xuyên sâu và hẹp.

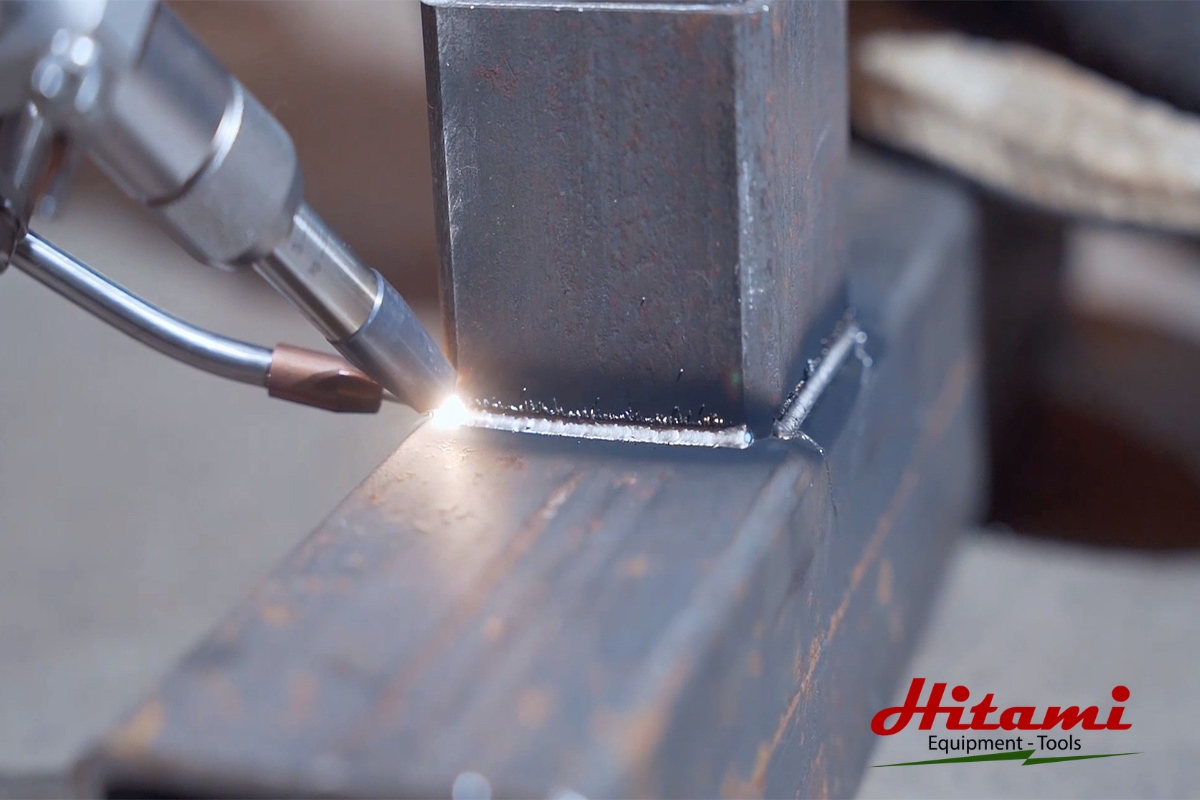

- Tạo mối hàn: Khi đầu hàn di chuyển qua vật liệu, vũng kim loại lỏng sẽ đông đặc lại ngay lập tức sau khi tia Laser đi qua, tạo thành một mối hàn bền vững và đồng nhất. Tốc độ đông đặc nhanh giúp giảm thiểu biến dạng vật liệu và tạo ra cấu trúc hạt mịn trong mối hàn.
- Bảo vệ vùng hàn: Đồng thời, một dòng khí trơ (như Argon hoặc Nitrogen) được thổi ra từ vòi phun của đầu hàn, bao phủ vũng hàn. Khí này có tác dụng ngăn chặn quá trình oxy hóa kim loại nóng chảy bởi không khí, bảo vệ mối hàn khỏi các tạp chất và duy trì tính toàn vẹn của mối hàn.
Sau khi hiểu rõ cấu tạo và nguyên lý hoạt động, việc lựa chọn một chiếc máy hàn Laser chất lượng cũng là yếu tố quan trọng để đảm bảo hiệu quả và độ bền khi sử dụng. Một địa chỉ cung cấp uy tín sẽ giúp bạn yên tâm về nguồn gốc sản phẩm, chính sách bảo hành và hỗ trợ kỹ thuật. Ở phần tiếp theo, hãy cùng tìm hiểu địa chỉ mua máy hàn Laser chính hãng, đáng tin cậy.
Đâu là địa chỉ bán máy hàn Laser uy tín hiện nay?
Khi tìm mua máy hàn Laser, ngoài việc tìm hiểu cấu tạo máy hàn Laser, bạn cũng nên lựa chọn đơn vị phân phối uy tín để đảm bảo chất lượng sản phẩm và hiệu quả sử dụng lâu dài. Thiết bị dụng cụ kỹ thuật Hitami là địa chỉ được nhiều khách hàng tin tưởng nhờ cung cấp đa dạng các dòng máy hàn Laser chính hãng, đáp ứng nhu cầu từ xưởng cơ khí nhỏ đến doanh nghiệp sản xuất chuyên nghiệp.
Đến với Hitami, khách hàng không chỉ được tư vấn lựa chọn thiết bị phù hợp mà còn được giải đáp chi tiết về cấu tạo, công suất, khả năng làm việc và cách vận hành hiệu quả. Tất cả sản phẩm đều có nguồn gốc rõ ràng, chính sách bảo hành minh bạch cùng đội ngũ kỹ thuật sẵn sàng hỗ trợ trong suốt quá trình sử dụng.
Bên cạnh chất lượng sản phẩm, Hitami còn chú trọng đến dịch vụ hậu mãi với mức giá cạnh tranh, giao hàng nhanh và hỗ trợ kỹ thuật chuyên sâu. Nếu đang tìm kiếm một địa chỉ đáng tin cậy để đầu tư máy hàn Laser chính hãng, Hitami sẽ là lựa chọn giúp bạn yên tâm về chất lượng, hiệu suất và độ bền của thiết bị.
