Giải mã cấu tạo bàn nâng thủy lực và cơ chế nâng hạ

Bàn nâng thủy lực được sử dụng rộng rãi trong nhà kho, nhà máy, xưởng sản xuất và các khu vực sửa chữa để hỗ trợ nâng hạ hàng hóa, thiết bị. Với khả năng vận hành linh hoạt, thiết bị giúp giảm sức lao động và nâng cao hiệu quả công việc. Tuy nhiên, để sử dụng đúng cách, việc hiểu rõ cấu tạo bàn nâng thủy lực là điều cần thiết. Nội dung dưới đây, Thiết bị dụng cụ kỹ thuật Hitami sẽ giúp bạn tìm hiểu các bộ phận chính, nguyên lý hoạt động, ứng dụng và cách lựa chọn bàn nâng phù hợp.

Cấu tạo bàn nâng thủy lực

Cấu tạo bàn nâng thủy lực là sự kết hợp hài hòa của nhiều bộ phận cơ khí và thủy lực, mỗi thành phần đều đóng vai trò riêng biệt. Về cơ bản, một chiếc bàn nâng thủy lực điển hình bao gồm bốn bộ phận chính: mặt bàn nâng, khung thủy lực, hệ thống thủy lực và hệ thống bánh xe.

Mặt bàn nâng

Mặt bàn nâng là bộ phận nằm trên cùng, có nhiệm vụ trực tiếp nâng đỡ hàng hóa hoặc vật liệu trong quá trình nâng hạ. Bộ phận này thường được làm từ thép tấm cường lực như thép carbon hoặc thép hợp kim, giúp chịu tải tốt và hạn chế biến dạng khi làm việc với tải trọng lớn. Tùy mục đích sử dụng, mặt bàn có thể có nhiều kích thước và hình dạng khác nhau.

Để tăng độ an toàn, bề mặt mặt bàn thường được dập gân, phủ cao su hoặc vật liệu có độ ma sát cao nhằm hạn chế hàng hóa xê dịch, trượt hoặc rơi trong quá trình nâng hạ. Một số mẫu bàn nâng còn được trang bị cảm biến tải trọng để cảnh báo khi hàng hóa vượt quá giới hạn cho phép. Nhờ đó, mặt bàn không chỉ đảm bảo khả năng chịu lực mà còn góp phần nâng cao sự ổn định và an toàn khi vận hành.

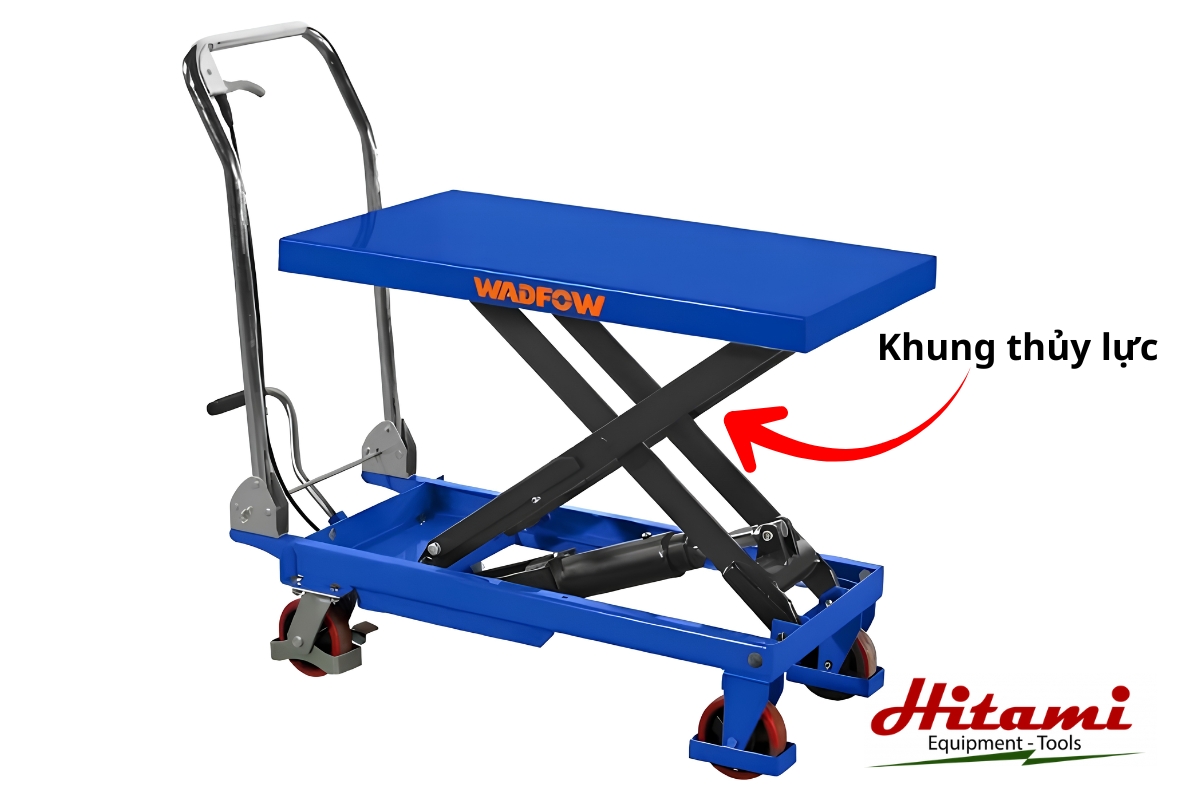

Khung thủy lực

Khung thủy lực, còn gọi là khung cắt kéo hoặc khung chữ X, là bộ phận cơ khí quan trọng giúp bàn nâng thực hiện chức năng nâng hạ. Cấu trúc gồm các thanh thép cường độ cao liên kết chéo thành hình chữ X, tạo thành hệ thống đòn bẩy chắc chắn. Tùy vào chiều cao nâng và tải trọng, bàn nâng có thể sử dụng khung đơn, khung đôi hoặc khung ba.

Khi hệ thống thủy lực hoạt động, các thanh cắt kéo sẽ mở rộng hoặc thu lại, đưa mặt bàn lên xuống ổn định và chính xác. Các khớp nối thường sử dụng bạc đạn hoặc trục xoay có độ ma sát thấp, giúp giảm hao mòn và hỗ trợ thiết bị vận hành êm ái. Vì vậy, độ bền và độ chính xác của khung thủy lực có ảnh hưởng trực tiếp đến khả năng chịu tải cũng như sự ổn định của toàn bộ bàn nâng.

Hệ thống thủy lực

Hệ thống thủy lực là bộ phận tạo ra lực nâng chính trong cấu tạo bàn nâng thủy lực, hoạt động dựa trên áp suất của dầu để truyền lực đến cơ cấu nâng. Tùy từng loại bàn nâng, hệ thống có thể sử dụng bơm tay, bơm điện hoặc bơm khí nén.

• Bơm thủy lực: Có nhiệm vụ tạo áp suất cho dầu thủy lực để cung cấp lực nâng cho thiết bị. Tùy loại bàn nâng, bơm có thể là loại vận hành bằng tay, bằng động cơ điện hoặc bằng khí nén.
• Xi lanh thủy lực: Có chức năng chuyển đổi áp suất dầu thành chuyển động tịnh tiến của piston. Khi dầu được đưa vào xi lanh với áp suất phù hợp, piston dịch chuyển và tác động lên khung cắt kéo để nâng mặt bàn.

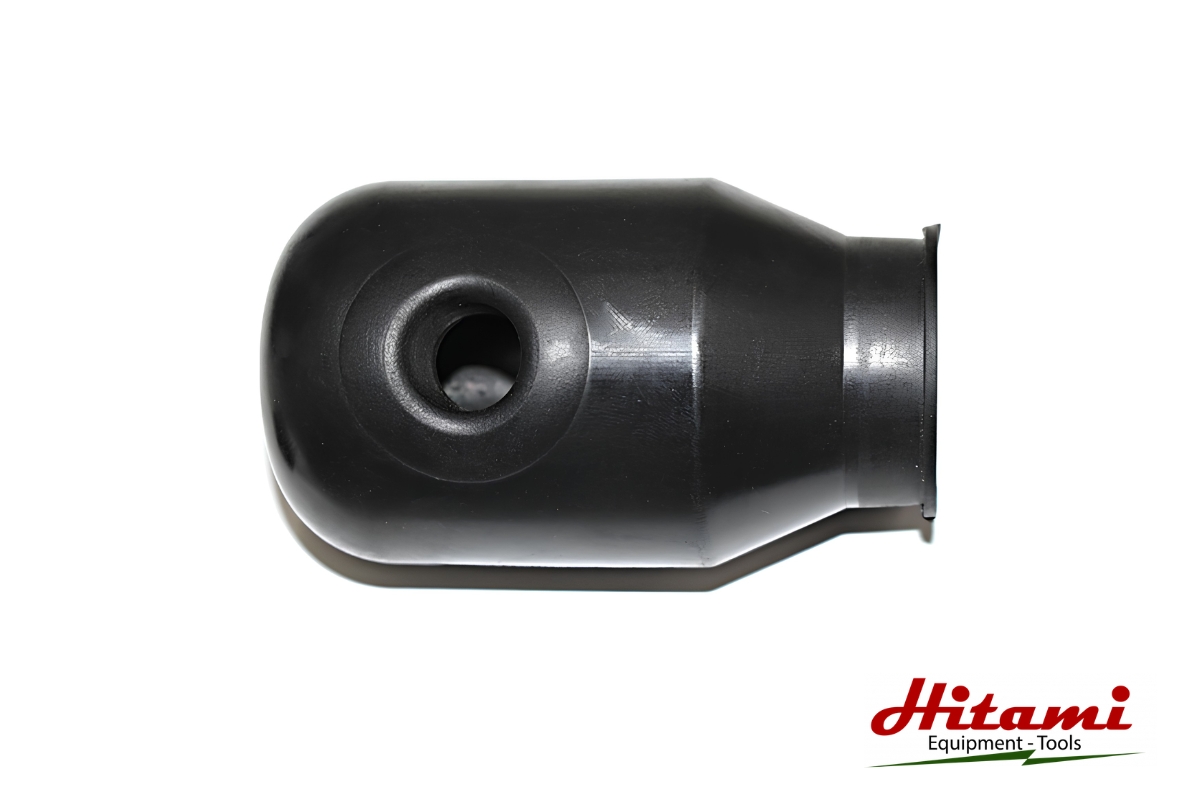

• Bình chứa dầu: Là nơi lưu trữ dầu thủy lực phục vụ cho quá trình nâng hạ. Bình chứa cần có dung tích phù hợp và thường được trang bị bộ lọc để hạn chế bụi bẩn, tạp chất làm ảnh hưởng đến các bộ phận bên trong.
• Hệ thống van: Bao gồm nhiều loại van đảm nhiệm các chức năng khác nhau như van một chiều giữ bàn không bị tụt, van tiết lưu điều chỉnh tốc độ hạ và van an toàn bảo vệ hệ thống khi áp suất vượt mức cho phép.
• Van xả: Có nhiệm vụ điều khiển quá trình hạ bàn bằng cách cho dầu thủy lực chảy ngược về bình chứa, từ đó giảm áp suất trong xi lanh. Việc điều chỉnh van xả phù hợp giúp bàn nâng hạ xuống từ từ và hạn chế tình trạng hạ quá nhanh.
• Đường ống dẫn dầu: Kết nối bơm, bình chứa, van và xi lanh để đảm bảo dầu được lưu thông trong toàn bộ hệ thống. Các đường ống phải có khả năng chịu áp lực cao và được kiểm tra thường xuyên để phát hiện tình trạng rò rỉ hoặc hư hỏng.

Hệ thống bánh xe

Hệ thống bánh xe là bộ phận quan trọng trên các mẫu bàn nâng thủy lực di động, giúp thiết bị dễ dàng di chuyển đến nhiều vị trí làm việc khác nhau. Thông thường, bàn nâng được trang bị hai bánh cố định và hai bánh xoay, trong đó bánh xoay có thể tích hợp khóa để tăng độ ổn định khi nâng hạ.

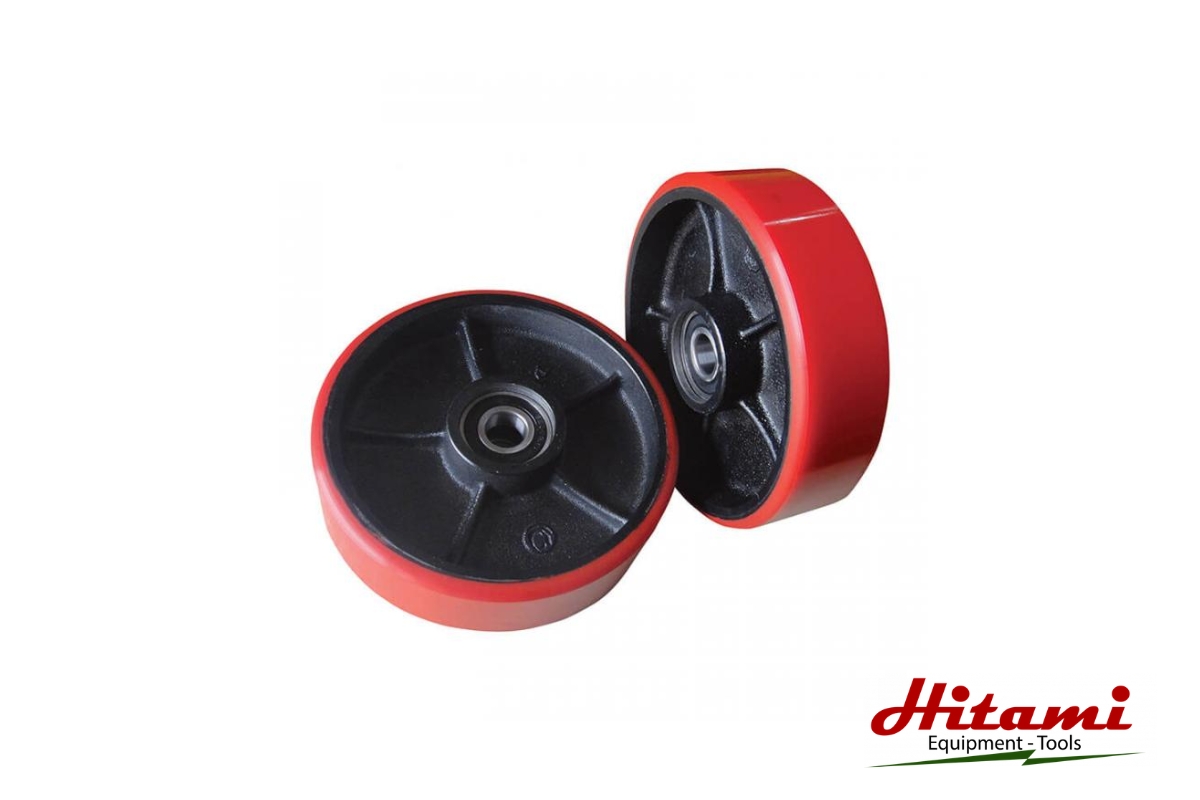

• Bánh xe: Thường được làm từ PU, Nylon hoặc cao su đặc, có khả năng chịu tải và chống mài mòn tốt. Tùy môi trường làm việc, kích thước và chất liệu bánh xe được lựa chọn để đảm bảo di chuyển êm, hạn chế gây hư hại cho bề mặt sàn.
• Khóa bánh xe: Bánh xoay thường được trang bị cơ cấu khóa hoặc phanh để cố định bàn nâng tại vị trí làm việc. Khi khóa được kích hoạt, thiết bị hạn chế di chuyển ngoài ý muốn trong lúc nâng hạ hoặc chất dỡ hàng hóa.
• Trục bánh xe: Trục thường được chế tạo từ thép có độ cứng và khả năng chịu lực tốt, giúp bánh xe duy trì sự ổn định khi bàn nâng mang tải trọng lớn. Trục cần được kiểm tra định kỳ để phát hiện tình trạng cong, mòn hoặc hư hỏng.
• Ổ bi: Ổ bi giúp giảm ma sát giữa trục và bánh xe, hỗ trợ quá trình di chuyển nhẹ nhàng hơn. Bộ phận này cần đảm bảo hoạt động trơn tru, không bị kẹt hoặc phát ra tiếng động bất thường.

Nhờ sự kết hợp giữa khung cắt kéo, hệ thống thủy lực và các bộ phận hỗ trợ, bàn nâng có thể nâng hạ hàng hóa ổn định, chính xác. Mỗi bộ phận đều đảm nhận một vai trò riêng nhưng phối hợp chặt chẽ để đảm bảo khả năng chịu tải và độ an toàn khi làm việc. Để hiểu rõ hơn cấu tạo bàn nâng thủy lực hoạt động như thế nào, hãy cùng tìm hiểu cơ chế hoạt động của bàn nâng thủy lực ở phần tiếp theo.

Cơ chế hoạt động của bàn nâng thủy lực

Cơ chế hoạt động của bàn nâng thủy lực dựa trên nguyên lý cơ bản của định luật Pascal, phát biểu rằng áp suất tác dụng lên một chất lỏng kín sẽ được truyền đi nguyên vẹn đến mọi điểm trong chất lỏng và thành bình chứa. Đây là nền tảng cho việc tạo ra lực nâng lớn từ một lực nhỏ ban đầu.

Quá trình nâng lên

Quá trình nâng của bàn nâng thủy lực dựa trên việc tạo áp suất dầu để tác động lên xi lanh và khung cắt kéo. Tùy loại thiết bị, người vận hành có thể tạo lực bằng bơm tay, nút điều khiển điện hoặc hệ thống khí nén.

• Kích hoạt hệ thống: Người vận hành bơm tay, nhấn nút điều khiển hoặc kích hoạt nguồn khí nén để đưa hệ thống thủy lực vào hoạt động.
• Bơm dầu thủy lực: Bơm hút dầu từ bình chứa và đẩy dầu qua đường ống cùng hệ thống van, tạo ra áp suất cần thiết cho quá trình nâng.
• Đẩy piston: Dầu có áp suất cao được đưa vào xi lanh, tạo lực đẩy piston di chuyển và tác động lên khung cắt kéo.
• Khung cắt kéo mở rộng: Khi piston dịch chuyển, các thanh cắt kéo dần mở ra, đẩy mặt bàn nâng lên theo phương thẳng đứng một cách ổn định.
• Giữ độ cao: Van một chiều ngăn dầu chảy ngược về bình chứa, giúp duy trì áp suất và giữ mặt bàn ở độ cao mong muốn ngay cả khi bơm tạm dừng.
• Dừng tại vị trí cần thiết: Khi mặt bàn đạt đến độ cao phù hợp, người vận hành ngừng bơm hoặc điều khiển hệ thống, đồng thời kiểm tra độ ổn định trước khi tiếp tục công việc.

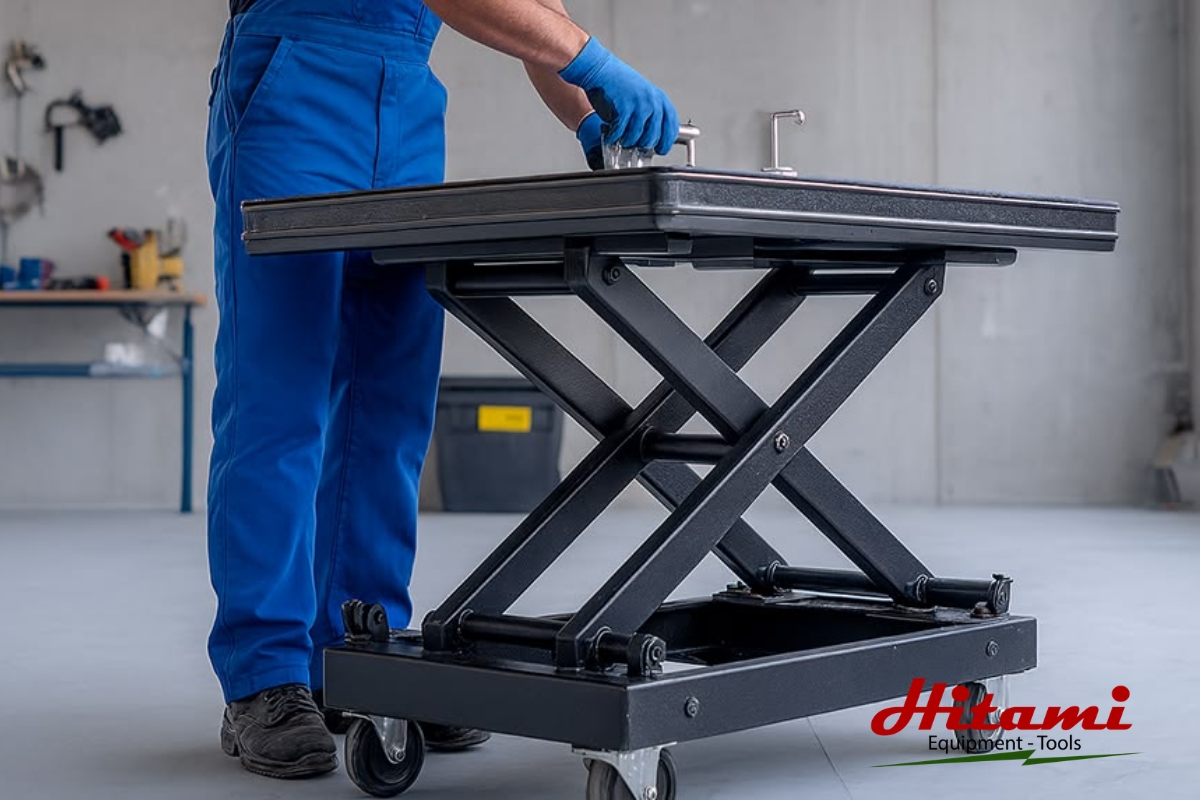

Quá trình hạ xuống

Quá trình hạ được thực hiện bằng cách giảm áp suất dầu trong xi lanh để trọng lực của mặt bàn và tải trọng tác động lên piston. Hệ thống van giúp kiểm soát lượng dầu hồi về bình chứa, nhờ đó bàn nâng hạ xuống từ từ và hạn chế rung lắc hoặc va đập.

• Mở van xả: Người vận hành tác động vào van xả hoặc van hạ để tạo đường cho dầu thủy lực trong xi lanh chảy ngược về bình chứa.
• Giảm áp suất trong xi lanh: Khi dầu hồi về bình chứa, áp suất bên trong xi lanh giảm xuống, tạo điều kiện để piston dịch chuyển xuống dưới.
• Khung cắt kéo thu lại: Dưới tác động của trọng lực từ mặt bàn và tải trọng, piston đi xuống làm các thanh cắt kéo co lại, đưa mặt bàn hạ xuống.
• Kiểm soát tốc độ hạ: Van tiết lưu điều chỉnh tốc độ dầu hồi về bình chứa, giúp bàn nâng hạ đều, êm ái và hạn chế tình trạng rơi hoặc va đập đột ngột.
• Bảo vệ hệ thống: Van an toàn giám sát áp suất và có thể tự động xả áp khi áp suất vượt giới hạn cho phép, giúp hạn chế nguy cơ hư hỏng do quá tải.
• Đưa bàn về vị trí an toàn: Khi mặt bàn đạt độ cao mong muốn hoặc hạ hoàn toàn, người vận hành đóng van và kiểm tra tải đã ổn định trước khi di chuyển hoặc tháo dỡ.

Nhờ cơ chế nâng hạ bằng áp suất dầu, cấu tạo bàn nâng thủy lực cho phép thiết bị nâng và hạ hàng hóa ổn định, chính xác với lực tác động tương đối nhỏ. Đây là lý do bàn nâng được ứng dụng rộng rãi trong nhiều môi trường làm việc khác nhau. Vậy thiết bị này được sử dụng cụ thể trong những lĩnh vực nào? Hãy cùng tìm hiểu ở phần tiếp theo.

Những ứng dụng thực tế của bàn nâng thủy lực

Bàn nâng thủy lực có khả năng nâng hạ linh hoạt, chịu tải tốt và hỗ trợ giảm sức lao động trong nhiều công việc. Nhờ cấu tạo bàn nâng thủy lực phù hợp với từng nhu cầu, thiết bị được ứng dụng rộng rãi từ kho bãi, sản xuất đến sửa chữa và bán lẻ.

• Kho bãi và logistics: Bàn nâng thủy lực được dùng để nâng pallet, hàng hóa từ mặt đất lên xe tải, sàn kho hoặc kệ hàng và ngược lại. Thiết bị giúp giảm sức lao động, rút ngắn thời gian bốc dỡ và hạn chế nguy cơ chấn thương khi xử lý hàng nặng.

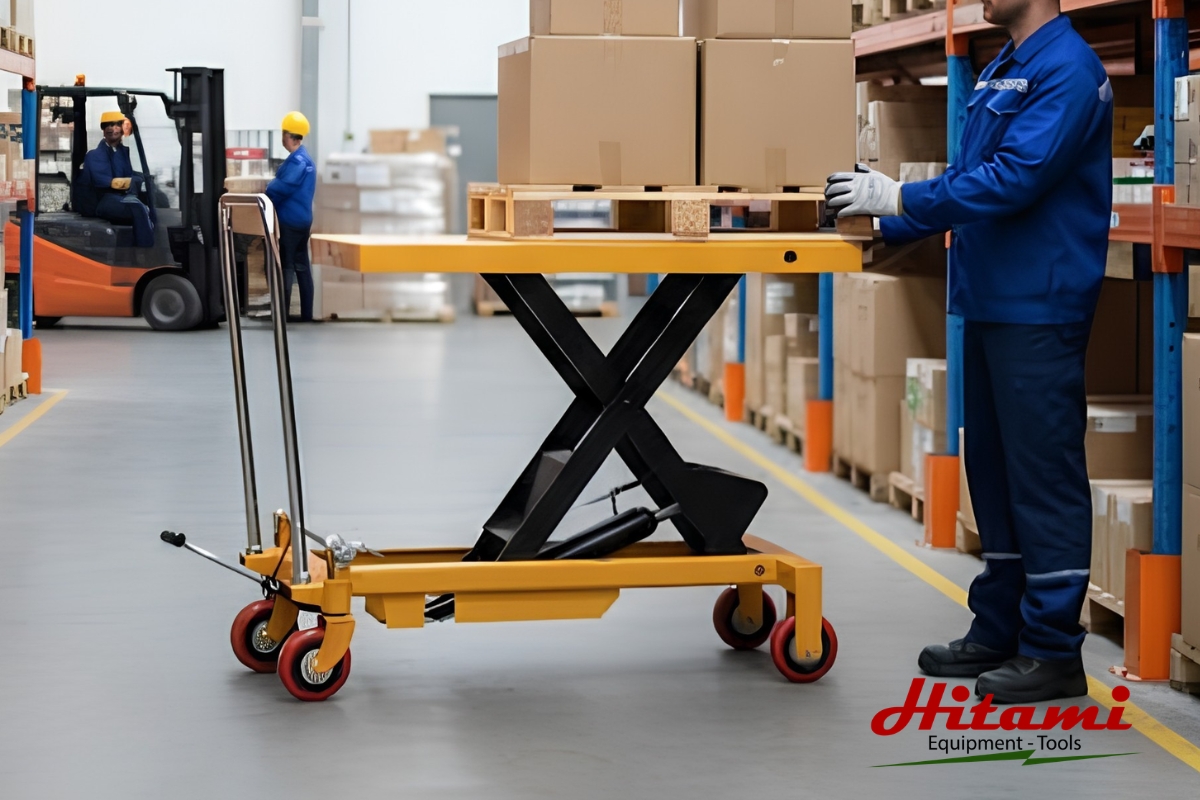

• Nhà máy sản xuất: Bàn nâng hỗ trợ đưa phôi liệu lên máy gia công, điều chỉnh độ cao khu vực làm việc hoặc di chuyển các bộ phận máy móc giữa các công đoạn. Việc điều chỉnh độ cao phù hợp còn giúp người lao động làm việc thuận tiện hơn, giảm mệt mỏi và nâng cao năng suất.
• Dịch vụ và sửa chữa: Tại garage ô tô, xe máy, bàn nâng thủy lực được sử dụng để đưa phương tiện lên độ cao phù hợp, giúp kỹ thuật viên dễ dàng tiếp cận các bộ phận cần kiểm tra, sửa chữa. Thiết bị cũng có thể phục vụ việc nâng và di chuyển máy móc, đồ nội thất hoặc các vật cồng kềnh.
• Xây dựng: Một số bàn nâng thủy lực có tải trọng và chiều cao nâng phù hợp có thể hỗ trợ đưa vật liệu, dụng cụ hoặc thiết bị lên vị trí cao trong quá trình thi công, lắp đặt và hoàn thiện công trình. Khi sử dụng, cần lựa chọn thiết bị đúng tải trọng và mục đích để đảm bảo an toàn.
• Cửa hàng và siêu thị: Các mẫu bàn nâng mini hoặc bàn nâng cắt kéo được dùng để nâng, sắp xếp hàng hóa trên kệ và vận chuyển hàng từ khu vực kho đến nơi trưng bày. Thiết bị giúp thao tác với hàng hóa nhanh chóng, thuận tiện hơn.
• Xưởng in ấn: Bàn nâng hỗ trợ nâng các cuộn giấy, chồng bản in hoặc vật liệu nặng lên máy in và các vị trí làm việc khác. Nhờ đó, quá trình cấp liệu và di chuyển vật liệu được thực hiện dễ dàng hơn, hạn chế phụ thuộc vào sức người.

Với khả năng nâng hạ linh hoạt và ứng dụng đa dạng, bàn nâng thủy lực là giải pháp hữu ích cho nhiều công việc trong kho bãi, nhà xưởng và sửa chữa. Tuy nhiên, để thiết bị hoạt động ổn định và an toàn, việc lựa chọn sản phẩm phù hợp từ đơn vị uy tín là rất quan trọng. Vậy địa chỉ nào cung cấp bàn nâng thủy lực chính hãng, chất lượng? Hãy cùng tìm hiểu ở phần tiếp theo.

Nên chọn mua bàn nâng thủy lực ở đâu để đảm bảo chất lượng?

Lựa chọn đơn vị cung cấp uy tín giúp bạn đảm bảo bàn nâng có chất lượng ổn định, nguồn gốc rõ ràng và phù hợp với nhu cầu sử dụng. Đặc biệt, khi đã hiểu về cấu tạo bàn nâng thủy lực, người dùng sẽ dễ dàng đánh giá hơn về chất lượng khung nâng, hệ thống thủy lực và các bộ phận chịu tải.

Thiết bị dụng cụ kỹ thuật Hitami là địa chỉ cung cấp các thiết bị nâng hạ, trong đó có bàn nâng thủy lực với nhiều mẫu mã và tải trọng khác nhau. Sản phẩm được lựa chọn từ các thương hiệu uy tín, đáp ứng nhu cầu sử dụng tại kho hàng, nhà xưởng, garage và nhiều môi trường làm việc khác nhau. Hitami cũng hỗ trợ tư vấn để khách hàng chọn được mẫu bàn nâng phù hợp với tải trọng, chiều cao nâng và điều kiện vận hành thực tế.

Bên cạnh sản phẩm, Thiết bị dụng cụ kỹ thuật Hitami còn chú trọng đến chính sách bảo hành, hỗ trợ kỹ thuật và tư vấn trong quá trình sử dụng. Việc lựa chọn đúng thiết bị ngay từ đầu không chỉ giúp bàn nâng hoạt động ổn định mà còn hạn chế các sự cố liên quan đến hệ thống thủy lực và khung nâng. Đây là yếu tố quan trọng giúp doanh nghiệp tối ưu hiệu quả làm việc và đảm bảo an toàn trong quá trình nâng hạ.
