Hướng dẫn cách sử dụng ampe kìm cho người mới bắt đầu

Ampe kìm là thiết bị kiểm tra điện không thể thiếu cho kỹ sư điện, kỹ thuật viên bảo dưỡng, thợ sửa chữa điện dân dụng, thậm chí là người dùng cá nhân muốn tự kiểm tra sự an toàn của hệ thống điện. Kỹ năng sử dụng ampe kìm đúng cách giúp bạn:

• Đo dòng điện, điện áp, điện trở, thông mạch một cách nhanh chóng, an toàn và tiện lợi,
• Phát hiện lỗi, đo dòng rò, kiểm soát chất lượng nguồn điện,
• Giảm thiểu nguy cơ tai nạn chạm điện, hạn chế hỏng hóc thiết bị điện tử[4][3].

Hãy cùng Hitami khám phá toàn bộ quy trình hay cách sử dụng ampe kìm chuẩn xác, giúp bạn tránh lỗi sai phổ biến và tận dụng tối đa công cụ đo điện thông minh này.

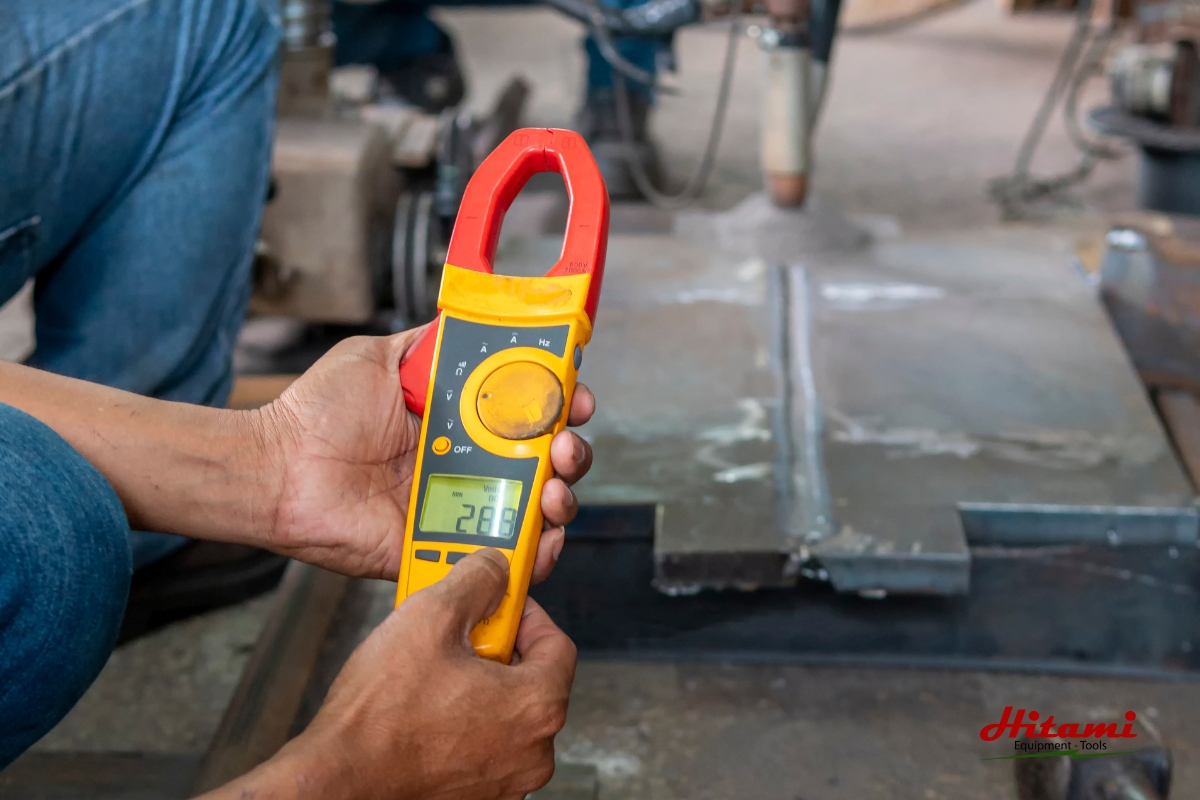

Tổng quan về ampe kìm: Khái niệm, phân loại và lợi ích nổi bật

Ampe kìm là dụng cụ đo điện chuyên dụng cho phép đo dòng điện mà không cần cắt mạch. Thiết bị này có cấu tạo gồm một lõi từ dạng kẹp (kìm) bao quanh dây dẫn, sử dụng hiệu ứng cảm ứng điện từ để xác định cường độ dòng điện chạy qua mà không chạm trực tiếp vào lõi dây[4][3].

Phân loại ampe kìm chính:

• Ampe kìm đo dòng AC (dòng xoay chiều): Chuẩn xác cho điện lưới, đo dòng tải lớn trong công nghiệp.
• Ampe kìm đo AC/DC: Đáp ứng đo dòng điện 1 chiều (DC) và xoay chiều (AC), ứng dụng đa dạng, đo dòng ắc quy, hệ thống năng lượng mặt trời.
• Ampe kìm đa năng (True-RMS): Tích hợp thêm đo điện áp, điện trở, kiểm tra thông mạch, đo tụ điện, dòng rò[2][4].

Ưu điểm vượt trội:

• Đo lường không cần ngắt mạch—an toàn, nhanh gọn.
• Cho phép đo dòng tải lớn, kể cả ở dây dẫn kích thước lớn[3][4].
• Tích hợp nhiều chức năng: một thiết bị thay thế cho nhiều công cụ đo điện khác.
• Hạn chế tiếp xúc trực tiếp điện áp cao—bảo vệ thiết bị và tính mạng người sử dụng.

Ví dụ thực tế: Trong bảo trì máy móc xưởng sản xuất, kỹ thuật viên chỉ cần kẹp ampe kìm quanh dây nguồn chính là đã kiểm soát được mức tải tức thời, thay vì phải dùng nhiều phép đo phức tạp, giảm thiểu nguy cơ gián đoạn vận hành.

Nguyên lý hoạt động ampe kìm: Cảm ứng điện từ an toàn & tiện lợi

Ampe kìm hoạt động dựa trên nguyên lý cảm ứng điện từ (Electromagnetic Induction): Khi dòng điện chạy qua dây đơn, nó tạo ra từ trường biến thiên quanh dây dẫn. Lõi từ của ampe kìm sẽ “bắt” và chuyển đổi tín hiệu từ trường này thành tín hiệu điện tỉ lệ với cường độ dòng điện, rồi hiển thị số đo ra màn hình[3].

• Với đo dòng AC: Cảm biến lõi từ phát hiện dòng xoay chiều, chuyển thành điện áp và xử lý hiển thị.
• Với đo dòng DC (loại True-RMS có Hall Sensor): Ampe kìm tích hợp cảm biến Hall để phát hiện dòng 1 chiều.
• Đo giá trị tuyệt đối: Dòng điện chạy qua nhiều dây cùng chiều hoặc ngược chiều cho ra tổng đại số giá trị dòng đo được.

Chú ý: Ampe kìm CHỈ ĐO ĐƯỢC khi kẹp vào một dây dẫn đơn. Nếu kẹp cả dây pha và dây trung tính, từ trường đối nghịch sẽ triệt tiêu và kết quả đọc là 0 hoặc nhiễu.

Ví dụ trực quan: Một bảng điện tổng có 3 dây pha (A, B, C), bạn muốn đo dòng từng pha, hãy kẹp ampe kìm vào từng dây riêng biệt, không kẹp cùng lúc nhiều dây.

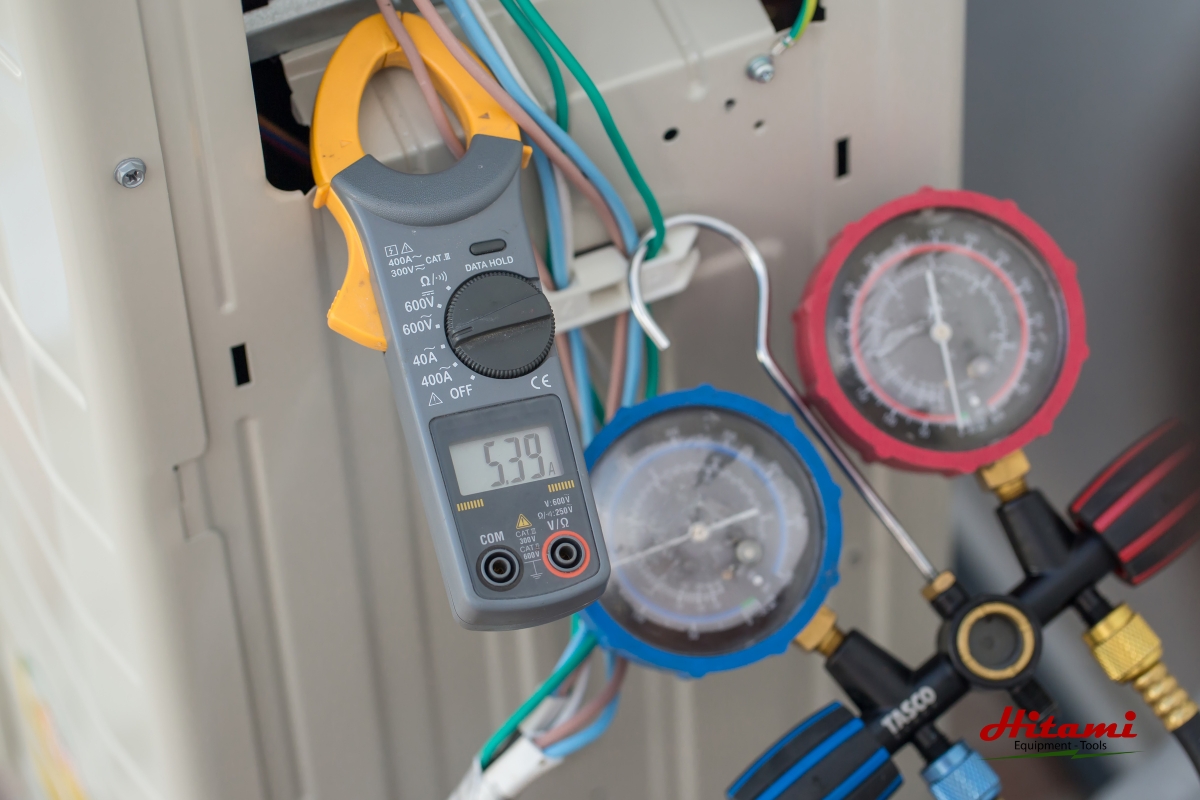

Các bộ phận & ký hiệu chức năng phổ biến trên ampe kìm

Một chiếc ampe kìm thường gồm các phần chính:

• Kìm kẹp cảm biến: Phần “hàm kẹp” để vây quanh dây cần đo dòng (có lẫy mở/đóng).
• Công tắc xoay/ núm vặn chọn chức năng: Dùng chọn chế độ đo dòng AC, DC, điện áp, điện trở, kiểm tra diode, thông mạch, đo tụ…
• Cổng cắm que đo: Thông thường gồm 2 cổng: COM (que đen) và V/Ω/μA/Cap (que đỏ).
• Nút chức năng phụ: RANGE (chọn dải đo), HOLD (giữ giá trị hiển thị), REL (so sánh tương đối), MIN/MAX (lưu giá trị lớn nhất/nhỏ nhất).
• Màn hình LCD: Hiển thị kết quả số và báo lỗi (OL: quá tải dải đo).

Bảng tham khảo nhanh các biểu tượng & chức năng thường gặp:

Pro tip: Hãy đọc kỹ bảng ký hiệu trên thân máy, tham khảo hướng dẫn chi tiết của từng dòng ampe kìm trước khi sử dụng.

Quy trình chuẩn bị & kiểm tra an toàn trước khi sử dụng ampe kìm

Trước khi thao tác với ampe kìm, bạn cần thực hiện các bước sau:

1. Kiểm tra tình trạng thiết bị: Đảm bảo ampe kìm còn nguyên vẹn, không nứt vỡ, thử bật nguồn ổn định.
2. Kiểm tra que đo: Không bị lỏng đầu, đứt vỏ cách điện.
3. Kiểm tra pin: Pin còn đủ điện, không bị chảy nước.
4. Làm trống bộ nhớ hoặc đặt về chế độ đo bình thường (nếu có nút REL, Zero).
5. Trang bị bảo hộ: Găng tay, kính chống giật, đảm bảo môi trường khô ráo.

Lưu ý thực tế: Nếu môi trường ẩm ướt, hãy chờ khô ráo hoặc dùng miếng lót cách điện để tránh nguy cơ rò điện.

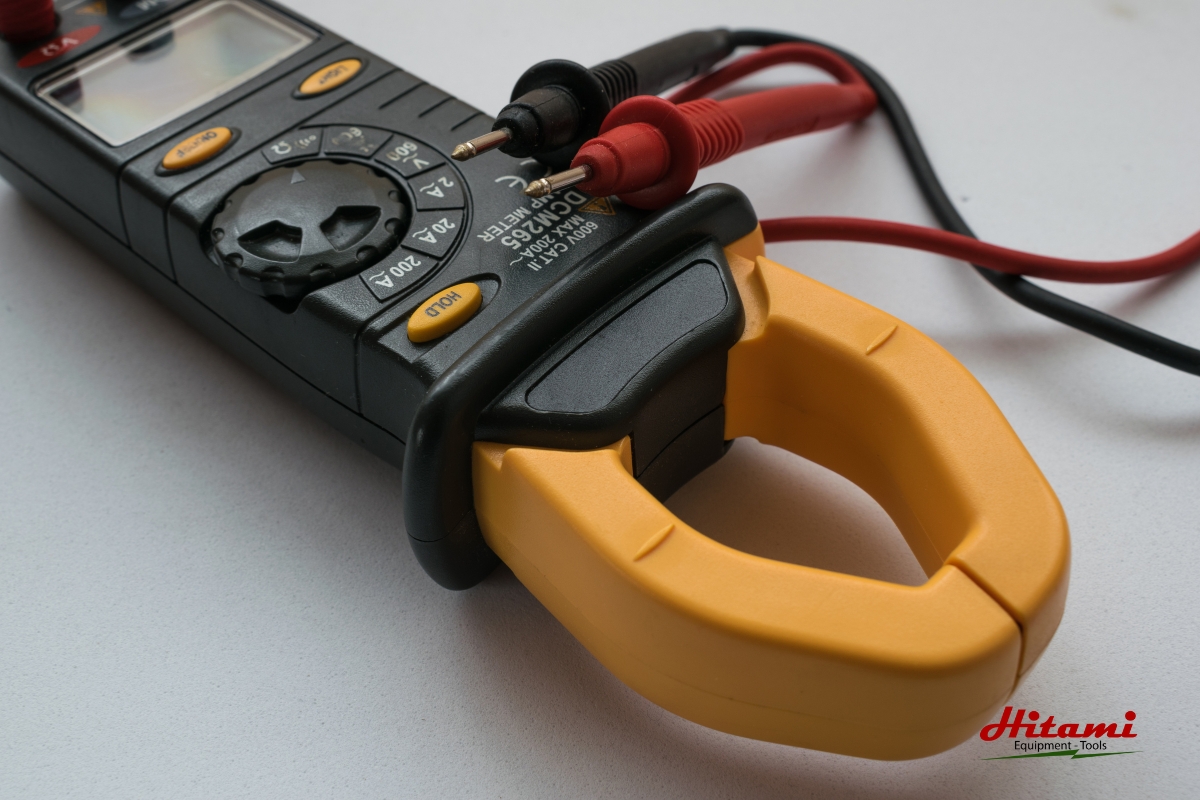

Cách sử dụng ampe kìm đo dòng điện (đo dòng ampe): Hướng dẫn từng bước kèm ví dụ

Trả lời trực tiếp: Cách sử dụng ampe kìm đo dòng điện là bạn cần chọn đúng chức năng đo, kẹp vào dây đơn, đọc thông số hiển thị và tuyệt đối không kẹp nhiều dây cùng lúc[1][3][5].

Các bước chi tiết:

1. Bước 1: Xác định dòng điện cần đo là AC hay DC.
2. Bước 2: Xoay núm vặn chọn chế độ đo dòng điện phù hợp (A~ cho AC, A⎓ cho DC).
3. Bước 3: Chọn dải đo lớn nhất, sau đó giảm dần nếu cần chính xác cao.
4. Bước 4: Mở kẹp hàm ampe kìm và kẹp chính xác vào dây dẫn đơn lẻ (chỉ đo được dòng khi kẹp từng sợi dây).
5. Bước 5: Đọc kết quả trên màn hình LCD. Nếu kết quả là OL, hãy chọn dải đo cao hơn hoặc kiểm tra lại thiết bị.

Ví dụ minh họa thực tiễn: Để kiểm tra một nhánh điện dân dụng có tải tối đa 15A, bạn hãy chuyển sang dải đo >20A, kẹp vào dây pha cấp điện cho nhánh, quan sát màn hình (kết quả khoảng 7,5A chứng tỏ tải dưới mức an toàn). Nhớ chỉ kẹp vào dây nóng hoặc dây lạnh một mình.

Lỗi phổ biến: Kẹp gồm cả 2 dây (nóng và trung tính), ampe kìm cho kết quả gần 0 hoặc nhiễu số liệu, hoàn toàn sai thực tế.

Hướng dẫn sử dụng ampe kìm đo điện áp (AC/DC)

Trả lời trực tiếp: Để đo điện áp với ampe kìm, bạn cần cắm que đo đúng cách, chọn thang V~ hoặc V⎓, kết nối hai que vào 2 đầu nguồn điện rồi đọc kết quả[4][5].

Các bước thao tác:

1. Bước 1: Cắm que đo màu đen vào cổng COM (-), que đỏ vào cổng V/Ω/Cap. Bạn có thể tham khảo thêm hướng dẫn về thao tác với que đo và an toàn trong bài viết đo dòng điện bằng đồng hồ vạn năng để hiểu rõ hơn về sử dụng que đo hiệu quả và an toàn.
2. Bước 2: Xoay núm chức năng chọn chế độ đo điện áp (V~ cho xoay chiều, V⎓ cho 1 chiều).
3. Bước 3: Nếu thiết bị có nút RANGE, hãy chọn dải đo phù hợp, nên bắt đầu từ cao xuống thấp.
4. Bước 4: Đặt que đỏ lên cực dương, que đen lên cực âm hoặc hai chân nguồn cần đo.
5. Bước 5: Đọc giá trị điện áp trên màn hình.

Ví dụ thực nghiệm: Bạn đo điện áp 2 đầu ổ cắm dân dụng: Sau khi chọn chế độ V~, chạm que đỏ vào chân ổ “lửa”, que đen vào chân “trung tính”, màn hình báo khoảng 220 (±10)V—đây là điện áp tiêu chuẩn.

Lưu ý: Không được chạm tay vào đầu kim que đo, tránh bị giật điện.

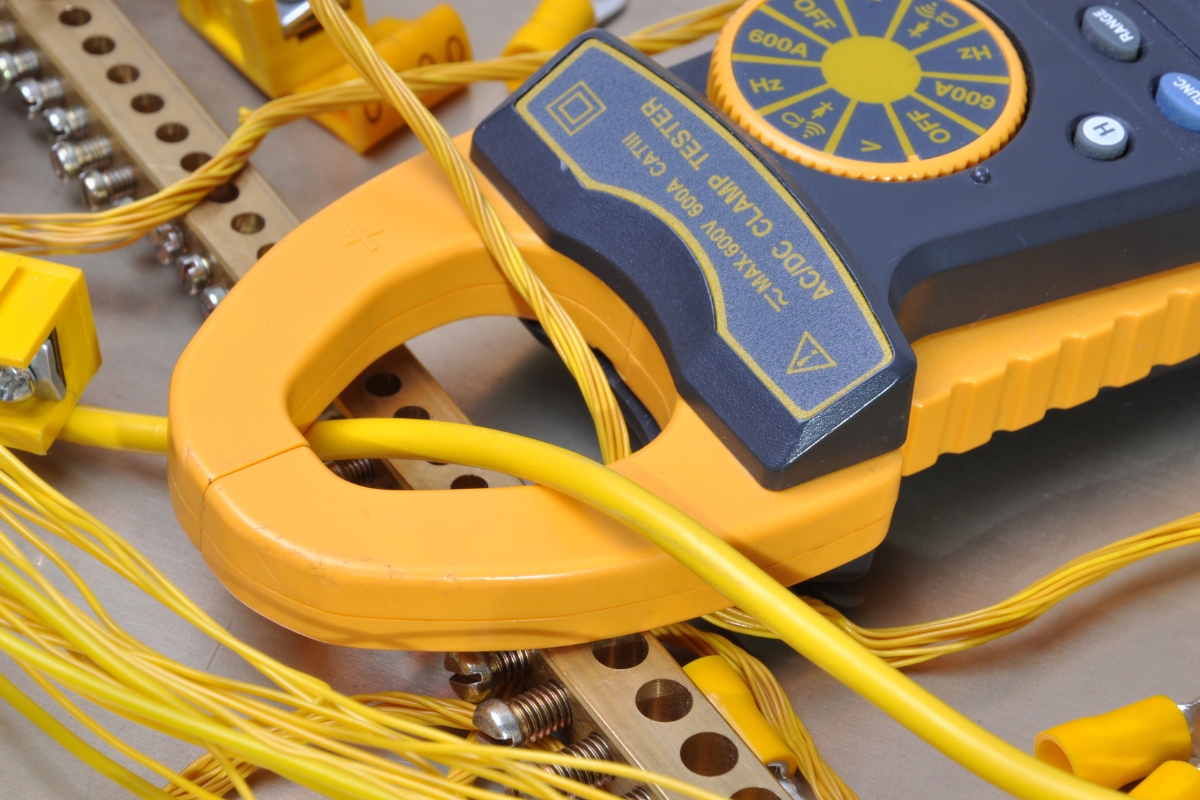

Hướng dẫn kiểm tra điện trở, tụ điện, thông mạch bằng ampe kìm

Trả lời trực tiếp: Ampe kìm hiện đại tích hợp sẵn nhiều chức năng, chỉ cần chọn đúng chế độ rồi cắm que đo như khi dùng đồng hồ vạn năng.

A. Đo điện trở (Ω):

• Chọn thang đo Ω, cắm hai que vào hai đầu vật cần kiểm tra, đọc kết quả.
• Trường hợp đọc “OL” nghĩa là vượt dải đo hoặc vật cách điện/hỏng hoàn toàn.
• Để đo chính xác điện trở bằng đồng hồ vạn năng, bạn có thể đo điện trở chính xác với hướng dẫn từng bước cho người mới, giúp tránh sai lệch thực nghiệm.

B. Đo tụ điện (F):

• Chọn biểu tượng tụ (F), nhấn REL (nếu cần loại bỏ điện dung dây đo).
• Cắm que đỏ và đen vào hai chân tụ, đọc giá trị.
• Hiện OL: Tụ quá lớn, hoặc tụ lỗi.

C. Kiểm tra thông mạch (━))━):

• Xoay núm chọn biểu tượng loa hoặc sóng âm.
• Cắm que đo hai đầu dây, nghe tiếng “bíp” là thông mạch tốt.

Lưu ý: Luôn tháo các thành phần khỏi mạch nguồn trước khi kiểm tra để không làm sai lệch kết quả.

Các lỗi thường gặp khi sử dụng ampe kìm và mẹo khắc phục

Lỗi phổ biến & chỉ dẫn xử lý:

• Đo dòng nhưng kết quả là 0 hoặc thấp bất thường: Kẹp chưa đúng dây đơn, kiểm tra lại từng sợi dây.
• Hiện OL trên màn hình: Lựa chọn dải đo chưa phù hợp hoặc thiết bị bị quá tải/thành phần đo bị hỏng.
• Màn hình giật số/ngắt quãng: Dây đo lỏng, pin yếu, ô nhiễm bụi bẩn, thay pin/sau khi vệ sinh lại.
• Que đo không đo được, báo lỗi: Có thể do cắm sai cổng hoặc dây que bị đứt, cần thay mới.

Pro tip: Đo thông mạch/điện trở, nếu kết quả nhảy thất thường, hãy tháo rời linh kiện khỏi mạch và thử lại.

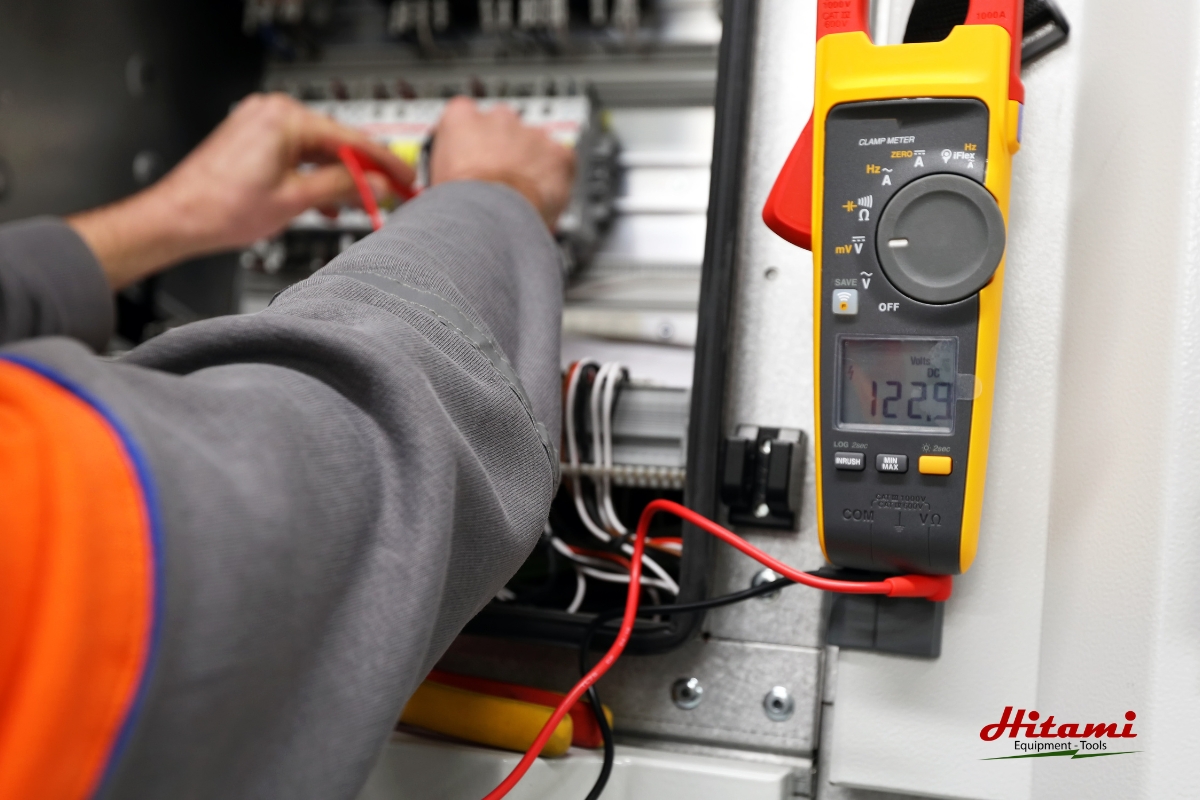

Đảm bảo an toàn & bảo quản ampe kìm đúng cách

Khi sử dụng ampe kìm, bạn cần luôn kiểm tra tình trạng thiết bị, thực hiện thao tác đúng trình tự và bảo quản ở nơi khô ráo, tránh chạm nước, tránh rơi vỡ[1][3][4][10].

Một số khuyến nghị an toàn quan trọng:

• Chỉ thao tác đo khi ampe kìm và dây đo còn nguyên vẹn, không rạn vỡ.
• Không chuyển thang đo khi đang kẹp dòng có tải lớn.
• Đọc kỹ hướng dẫn nhà sản xuất trước khi dùng thiết bị mới.
• Nếu thiết bị báo lỗi lạ không rõ nguyên nhân, nên dừng dùng và kiểm tra lại kỹ.

Bảo trì ampe kìm:

• Lau sạch thường xuyên bằng khăn khô, không dùng hóa chất ăn mòn.
• Sau mỗi lần sử dụng, tháo pin nếu không dùng lâu để tránh chảy nước gây oxy hóa hồ mạch.
• Ngoài ra, để nắm được các phương pháp hiệu quả về hiệu chuẩn đồng hồ đo kỹ thuật số, hãy xem chi tiết hướng dẫn hiệu chỉnh và bảo trì dụng cụ đo điện số.

So sánh: Khi nào nên dùng ampe kìm, khi nào dùng đồng hồ vạn năng?

Khuyến nghị sử dụng: Đo dòng tải thực địa, bảo trì thiết bị điện công nghiệp/dân dụng—hãy ưu tiên ampe kìm.

Giải đáp nhanh những thắc mắc thường gặp về ampe kìm

Câu hỏi 1: Ampe kìm đo được dòng DC không?
Nhiều mẫu ampe kìm hiện đại có thêm chức năng đo DC—hãy kiểm tra ký hiệu trên thân máy (A⎓)[4][5].

Câu hỏi 2: Vì sao đo ampe kìm không ra kết quả?
Có thể bạn đang kẹp nhiều dây, chọn sai chế độ đo, hoặc dây đo bị đứt[1][4]. Kiểm tra lại tất cả thao tác!

Câu hỏi 3: Ampe kìm khác gì với vạn năng kế số?
Ampe kìm đo dòng trực tiếp không cần cắt mạch, an toàn hơn khi đo dòng lớn; còn vạn năng kế phải nối nối tiếp, dễ bất tiện[3][4].

Câu hỏi 4: Khi nào nên kiểm tra/dò lại ampe kìm?
Khi báo lỗi OL bất thường, số liệu chao đảo, pin yếu, hoặc sau thời gian dài không sử dụng.

Câu hỏi 5: “OL” nghĩa là gì trên ampe kìm?
Là “Over Limit”—vượt giới hạn dải đo, phải tăng mức dải hoặc kiểm tra linh kiện đo[4].

Kết luận

Việc nắm vững cách sử dụng ampe kìm không chỉ giúp bạn tránh lỗi sai cơ bản, mà còn đảm bảo quá trình bảo trì – sửa chữa điện tử, điện dân dụng tối ưu hơn nhiều lần. Đầu tư thời gian tìm hiểu, thực hành đúng thao tác sẽ giúp bạn:

• Giảm tối đa nguy cơ chập cháy, rủi ro sự cố khi thao tác điện;
• Tiết kiệm thời gian kiểm tra, phát hiện lỗi nhanh chóng;
• Kéo dài tuổi thọ cho thiết bị, tăng năng suất công việc.

Nếu bạn là kỹ thuật viên, thợ sửa điện, hãy sở hữu ngay cho mình một chiếc ampe kìm chất lượng và áp dụng đúng các bước hướng dẫn trong bài. Quan trọng nhất, luôn tuân thủ an toàn và bảo trì thiết bị đúng cách. Đừng ngần ngại chia sẻ, học hỏi kinh nghiệm và đặt câu hỏi nếu có khó khăn trong quá trình sử dụng ampe kìm!
