Vôn kế và ampe kế là hai thiết bị đo điện thiết yếu trong việc đo lường và kiểm tra các thông số của mạch điện. Vôn kế dùng để đo điện áp, trong khi ampe kế dùng để đo cường độ dòng điện. Bài viết này, Thiết bị dụng cụ kỹ thuật HITAMI sẽ cung cấp một hướng dẫn chi tiết về cách mắc vôn kế và ampe kế vào mạch điện, đồng thời giải thích nguyên lý hoạt động, các loại vôn kế và ampe kế, cũng như cách sử dụng và bảo quản chúng. Thông qua bài viết, người đọc sẽ nắm vững kiến thức cơ bản về đo lường điện và có thể tự tin sử dụng các thiết bị này trong thực tế.
Tổng quan về vôn kế và ampe kế
Vôn kế là thiết bị đo điện áp, có chức năng xác định hiệu điện thế giữa hai điểm trong mạch điện. Nguyên lý hoạt động của vôn kế dựa trên định luật Ohm, theo đó điện áp tỉ lệ thuận với cường độ dòng điện và điện trở. Vôn kế thường được mắc song song với phần tử cần đo điện áp.
Ampe kế là thiết bị đo cường độ dòng điện, có chức năng xác định lượng điện tích di chuyển qua một điểm trong mạch điện trong một đơn vị thời gian. Nguyên lý hoạt động của ampe kế cũng dựa trên định luật Ohm. Ampe kế thường được mắc nối tiếp với phần tử cần đo dòng điện.
Cả vôn kế và ampe kế đều là những dụng cụ không thể thiếu trong việc thiết kế, lắp đặt, và bảo trì các mạch điện.
Các loại vôn kế và ampe kế
Vôn kế và ampe kế có hai loại chính là loại kim và loại số.

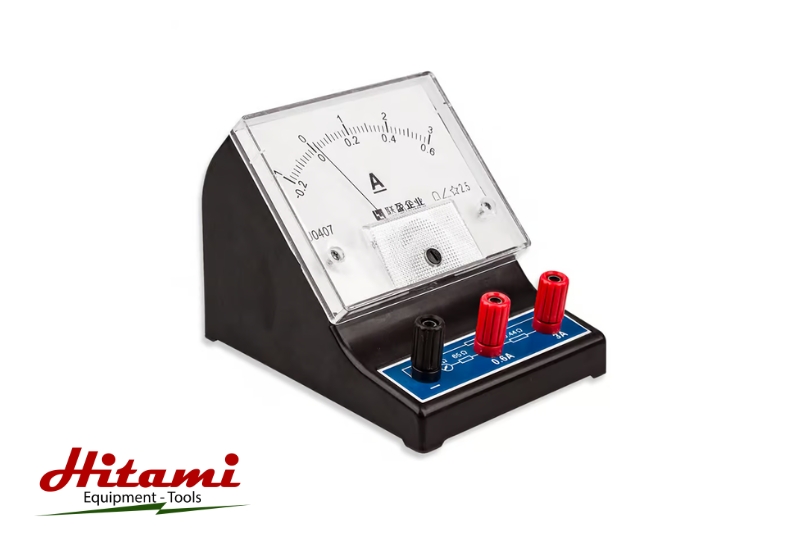

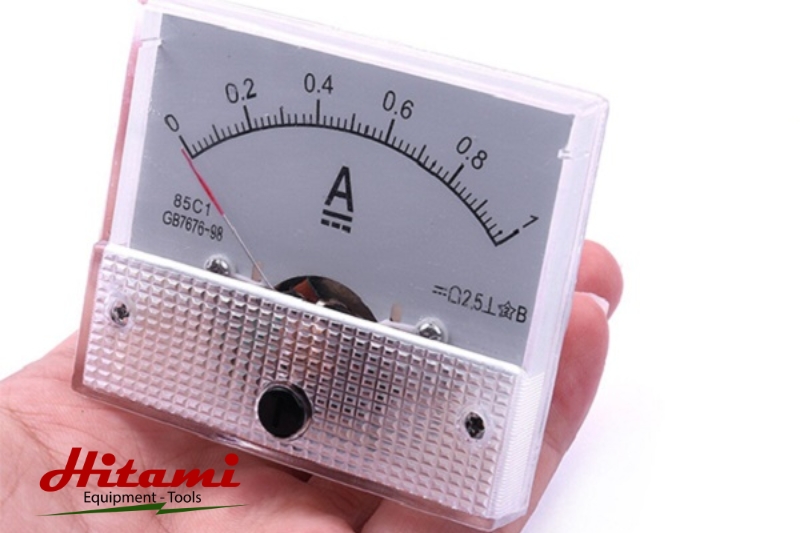

Vôn kế kim và ampe kế kim sử dụng cơ chế từ điện để đo, có cấu tạo gồm cuộn dây, kim chỉ thị, và thang đo. Ưu điểm của chúng là giá thành rẻ và không cần nguồn điện để hoạt động. Tuy nhiên, chúng có độ chính xác thấp hơn so với loại số và dễ bị ảnh hưởng bởi từ trường ngoài.
Vôn kế số và ampe kế số sử dụng mạch điện tử để đo và hiển thị kết quả dưới dạng số. Chúng có độ chính xác cao, dễ đọc, và có thể đo được cả dòng điện và điện áp một chiều lẫn xoay chiều. Tuy nhiên, giá thành của chúng cao hơn so với loại kim và cần nguồn điện để hoạt động.
Dưới đây là bảng so sánh ưu và nhược điểm của vôn kế, ampe kế kim và số:
| Loại | Ưu điểm | Nhược điểm |
| Kim | – Giá thành rẻ
– Không cần nguồn điện |
– Độ chính xác thấp
– Dễ bị ảnh hưởng bởi từ trường |
| Số | – Độ chính xác cao
– Dễ đọc – Đo được cả AC và DC |
– Giá thành cao
– Cần nguồn điện để hoạt động |
Mạch điện và ứng dụng trong đo lường
Mạch điện bao gồm các thành phần cơ bản sau:
- Nguồn điện: cung cấp điện áp và dòng điện cho mạch.
- Dây dẫn: dùng để truyền tải dòng điện.
- Tải: là thiết bị tiêu thụ điện năng, chẳng hạn như đèn, động cơ, điện trở.
Có hai loại mạch điện chính là mạch nối tiếp và mạch song song:
- Trong mạch nối tiếp, các phần tử được mắc liên tiếp nhau, dòng điện chạy qua tất cả các phần tử, và tổng điện áp bằng tổng điện áp trên từng phần tử.
- Trong mạch song song, các phần tử được mắc vào cùng hai nút, điện áp trên các phần tử bằng nhau, và tổng dòng điện bằng tổng dòng điện qua từng nhánh.
Mối quan hệ giữa điện áp (U), cường độ dòng điện (I), và điện trở (R) được mô tả bởi định luật Ohm: U = I * R. Định luật này là cơ sở để tính toán và thiết kế mạch điện.
Ứng dụng của mạch điện trong đo lường rất đa dạng, chẳng hạn như:
- Đo điện áp nguồn, điện áp trên tải
- Đo cường độ dòng điện qua mạch, qua từng phần tử
- Kiểm tra tình trạng hoạt động của các thiết bị điện
- Phát hiện lỗi, sự cố trong mạch điện
Hướng dẫn mắc vôn kế và ampe kế
Để mắc vôn kế và ampe kế vào mạch điện, cần tuân thủ các nguyên tắc sau:
- Vôn kế được mắc song song với phần tử cần đo điện áp.
- Ampe kế được mắc nối tiếp với phần tử cần đo dòng điện.
- Chọn thang đo phù hợp và cao hơn giá trị dự kiến.
- Ngắt nguồn điện trước khi mắc thiết bị đo.
Quy trình mắc vôn kế:
- Xác định hai điểm cần đo điện áp.
- Chọn thang đo phù hợp trên vôn kế.
- Mắc hai đầu dây của vôn kế vào hai điểm cần đo, song song với phần tử.
- Đóng nguồn điện và đọc kết quả trên vôn kế.
Quy trình mắc ampe kế:
- Xác định mạch cần đo dòng điện.
- Chọn thang đo phù hợp trên ampe kế.
- Ngắt mạch và mắc ampe kế vào nối tiếp.
- Đóng nguồn điện và đọc kết quả trên ampe kế.
Lưu ý:
- Không mắc ampe kế song song với phần tử, vì sẽ gây chập mạch.
- Không mắc vôn kế nối tiếp với mạch, vì điện trở của nó rất lớn, gần như không có dòng điện chạy qua.
Sử dụng và bảo quản vôn kế, ampe kế
Khi sử dụng vôn kế và ampe kế, cần lưu ý các điểm sau:
- Chọn thang đo: Luôn bắt đầu từ thang đo cao nhất và giảm dần cho đến khi kim chỉ nằm trong khoảng 1/3 đến 2/3 thang đo. Với vôn kế và ampe kế số, chọn thang đo sao cho giá trị đo được hiển thị rõ ràng.
- Đọc chỉ số: Với vôn kế và ampe kế kim, đọc số chia trên thang đo mà kim chỉ tới, sau đó nhân với hệ số phù hợp. Với loại số, đọc trực tiếp giá trị hiển thị.
- Xử lý kết quả: Ghi lại giá trị đo được, đơn vị đo, và các thông tin liên quan như sơ đồ mạch, vị trí đo. Kiểm tra tính hợp lý của kết quả và so sánh với giá trị dự kiến.
Để bảo quản vôn kế và ampe kế, cần:
- Tránh để thiết bị tiếp xúc với nước, bụi, và hóa chất.
- Tránh để thiết bị tiếp xúc với từ trường mạnh.
- Tránh va đập, rung lắc mạnh.
- Cất giữ trong hộp đựng chuyên dụng, nơi khô ráo, thoáng mát.
- Định kỳ kiểm tra và hiệu chuẩn thiết bị.
Qua bài viết được chia sẻ bởi Thiết bị dụng cụ kỹ thuật HITAMI, có thể thấy ngoài vôn kế và ampe kế, còn có các thiết bị đo điện thông dụng khác như oát mét (đo điện trở), công tơ điện (đo điện năng tiêu thụ), cosφ mét (đo hệ số công suất), tần số kế (đo tần số dòng điện xoay chiều), và dao động ký (hiển thị dạng sóng điện áp, dòng điện). Việc sử dụng và bảo quản các thiết bị này cũng tuân theo các nguyên tắc tương tự như với vôn kế và ampe kế
