Đồng hồ vạn năng là một thiết bị đo lường đa năng, cho phép người dùng đo chính xác cường độ dòng điện trong mạch điện. Tuy nhiên, nhiều người vẫn còn lung túng và không nắm rõ cách đo dòng điện bằng đồng hồ vạn năng. Trong bài viết này, Thiết bị dụng cụ kỹ thuật Hitami sẽ hướng dẫn chi tiết cách đo dòng điện AC và DC bằng đồng hồ vạn năng, cách sử dụng đồng hồ vạn năng an toàn và hiệu quả, cũng như phân tích kết quả đo để ứng dụng trong thực tế.
Giới thiệu về đồng hồ vạn năng và dòng điện

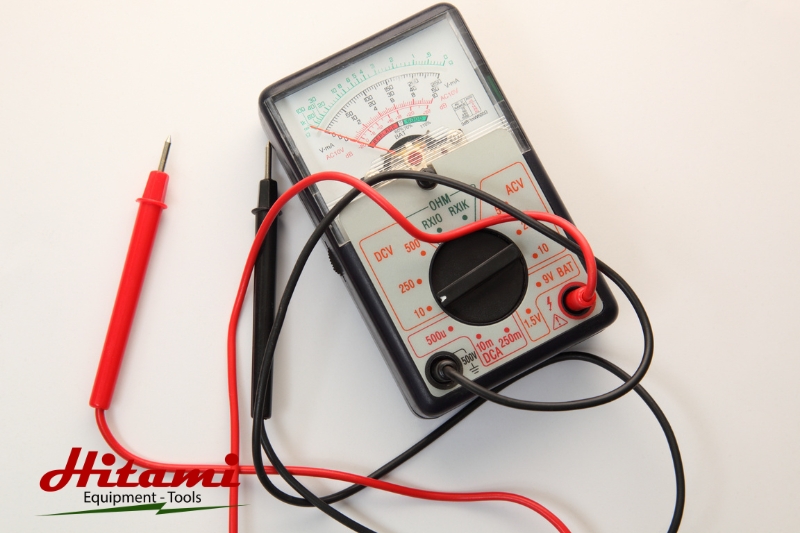

Đồng hồ vạn năng (đồng hồ, có khả năng, đo nhiều đại lượng điện). Thiết bị này (đồng hồ vạn năng, bao gồm, hai loại chính): đồng hồ số và đồng hồ kim. Đồng hồ số (đồng hồ số, hiển thị, kết quả dưới dạng số) trong khi đồng hồ kim (đồng hồ kim, sử dụng, kim chỉ để biểu thị giá trị).
Dòng điện (dòng điện, được phân loại, thành AC và DC). Dòng điện AC (dòng xoay chiều, thay đổi, chiều theo thời gian) trong khi dòng điện DC (dòng một chiều, duy trì, hướng không đổi). Việc đo dòng điện (đo dòng điện, giúp, xác định cường độ dòng trong mạch) là cực kỳ quan trọng trong nhiều ứng dụng điện.
Bảng 1: So sánh đồng hồ số và đồng hồ kim
|
Đặc điểm |
Đồng hồ số | Đồng hồ kim |
|
Hiển thị |
Số | Kim chỉ |
|
Độ chính xác |
Cao |
Trung bình |
| Đọc kết quả | Dễ |
Cần kỹ năng |
| Quan sát xu hướng | Khó |
Dễ |
Chuẩn bị và thiết lập đồng hồ vạn năng
Trước khi đo, (người dùng, cần, kiểm tra và bảo trì đồng hồ). Quá trình này bao gồm:
- Kiểm tra pin
- Xem xét dây đo
- Kiểm tra cầu chì bảo vệ
Chọn thang đo phù hợp (thang đo, quyết định, độ chính xác của kết quả). Để đo dòng AC, (người dùng, chọn, thang đo AC) thường được ký hiệu bằng “A~”. Đối với dòng DC, (người dùng, sử dụng, thang đo DC) thường được ký hiệu bằng “A-“.
Hiệu chỉnh đồng hồ (hiệu chỉnh, đảm bảo, độ chính xác cao). Quá trình này thường bao gồm việc zero đồng hồ trước khi đo.
An toàn là ưu tiên hàng đầu. (Người dùng, phải tuân thủ, các biện pháp an toàn) như:
- Sử dụng găng tay cách điện
- Tránh chạm vào phần kim loại của đầu đo
- Đảm bảo đồng hồ phù hợp với điện áp của mạch đo
Cách đo dòng điện bằng đồng hồ vạn năng
Cách đo dòng điện AC bằng đồng hồ vạn năng:
- Chọn thang đo AC phù hợp
- Ngắt nguồn điện của mạch
- Nối đồng hồ vào mạch theo kiểu nối tiếp
- Bật nguồn điện và đọc kết quả
Cách đo dòng điện DC bằng đồng hồ vạn năng:
- Chọn thang đo DC phù hợp
- Xác định cực tính của mạch
- Nối đồng hồ vào mạch, đảm bảo đúng cực tính
- Đọc kết quả trên màn hình hoặc thang đo
Đọc kết quả chính xác (đọc kết quả, đòi hỏi, sự tập trung và kỹ năng). Với đồng hồ số, (người dùng, đọc trực tiếp, giá trị hiển thị). Với đồng hồ kim, (người dùng, cần xác định, vị trí của kim trên thang đo) và nhân với hệ số thích hợp.
Các lỗi thường gặp khi đo dòng điện bao gồm:
- Chọn sai thang đo
- Nối đồng hồ song song thay vì nối tiếp
- Đọc sai đơn vị đo
Bảng 2: Xử lý lỗi khi đo dòng điện
|
Lỗi |
Nguyên nhân | Cách khắc phục |
|
Kết quả dao động |
Tải biến thiên | Sử dụng chức năng “Hold” |
| Đồng hồ không hiển thị | Cầu chì đứt |
Thay cầu chì mới |
| Kết quả không chính xác | Thang đo không phù hợp |
Điều chỉnh thang đo |
Phân tích và ứng dụng kết quả đo
Hiểu kết quả đo (kết quả đo, cung cấp, thông tin về cường độ dòng điện). Đơn vị đo cường độ dòng điện là Ampere (A). (Kết quả đo, có thể, ảnh hưởng bởi nhiều yếu tố) như nhiệt độ, từ trường xung quanh.
Mối quan hệ giữa dòng điện, điện áp và điện trở được mô tả bởi định luật Ohm: I = V / R, trong đó I là cường độ dòng điện, V là điện áp, và R là điện trở.
Dòng điện (dòng điện, ảnh hưởng, đến mạch điện) theo nhiều cách:
- Tạo ra nhiệt
- Gây ra từ trường
- Có thể làm hỏng linh kiện nếu vượt quá giới hạn
Giới hạn an toàn của dòng điện (giới hạn an toàn, phụ thuộc, vào ứng dụng cụ thể). Ví dụ, trong hệ thống điện gia đình, (dòng điện, không nên vượt quá, 15-20A) cho hầu hết các mạch.
Ứng dụng mở rộng của đồng hồ vạn năng
Ngoài đo dòng điện, đồng hồ vạn năng (đồng hồ vạn năng, có thể đo, nhiều đại lượng khác):
- Điện áp AC và DC
- Điện trở
- Điện dung
- Tần số
Kiểm tra tính liên tục (kiểm tra liên tục, xác định, sự thông mạch) là một ứng dụng quan trọng của đồng hồ vạn năng trong việc sửa chữa và bảo trì thiết bị điện.
Trong việc kiểm tra và sửa chữa, đồng hồ vạn năng (đồng hồ vạn năng, giúp, chẩn đoán nhanh các vấn đề). Ví dụ, (đồng hồ vạn năng, có thể, phát hiện đoản mạch) hoặc (xác định, linh kiện, bị hỏng).
So với các thiết bị đo chuyên dụng, đồng hồ vạn năng (đồng hồ vạn năng, cung cấp, tính linh hoạt cao) nhưng (có thể, thiếu, độ chính xác cực cao) trong một số ứng dụng đặc biệt.
Danh sách ứng dụng phổ biến của đồng hồ vạn năng:
- Kiểm tra pin và nguồn điện
- Đo điện trở của motor
- Kiểm tra diode và transistor
- Đo điện dung của tụ điện
- Xác định pha trong hệ thống ba pha
Kết luận, việc thành thạo cách đo dòng điện đồng hồ vạn năng là kỹ năng quan trọng trong lĩnh vực điện-điện tử. Bằng cách tuân thủ các bước an toàn, hiểu rõ cách đo và phân tích kết quả chính xác, bạn có thể tận dụng tối đa công cụ đa năng này trong công việc hàng ngày cũng như trong các dự án phức tạp hơn.
