Đo điện trở bằng đồ hồ vạn năng là một kỹ thuật quan trọng mà các kỹ sư điện, kỹ thuật viên và những người làm việc trong lĩnh vực điện tử cần nắm vững. Trong bài viết này, Thiết bị dụng cụ kỹ thuật Hitami sẽ cùng bạn khám phá nguyên lý hoạt động và cách đo điện trở bằng đồng hồ vạn năng một cách chính xác và an toàn nhất nhé!

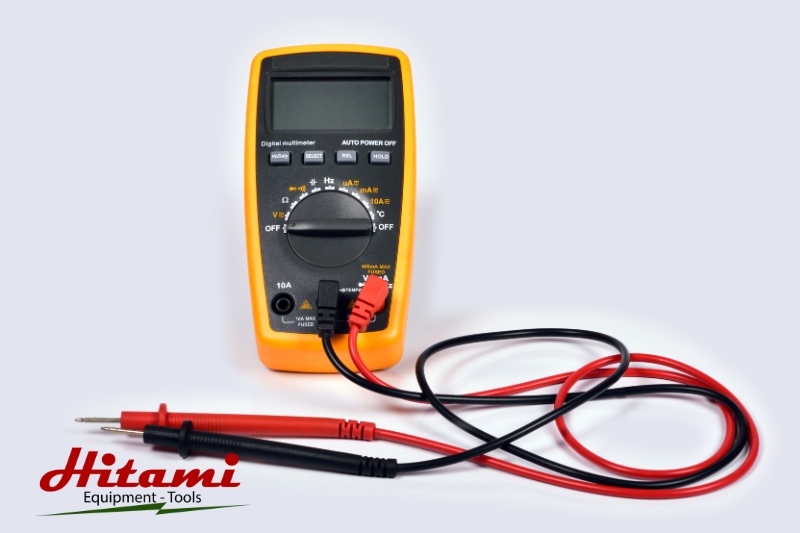

Tổng quan về đồng hồ vạn năng
Đồng hồ vạn năng là một thiết bị đo lường đa chức năng, cho phép đo các thông số điện như điện áp, cường độ dòng điện và điện trở.
Có hai loại đồng hồ vạn năng phổ biến: đồng hồ số và đồng hồ kim, mỗi loại có những ưu và nhược điểm riêng khi sử dụng để đo điện trở.
Bảng so sánh ưu và nhược điểm của đồng hồ số và đồng hồ kim:
| Loại đồng hồ | Ưu điểm | Nhược điểm |
| Đồng hồ số | – Độ chính xác cao
– Dễ đọc kết quả – Có thể lưu trữ và xử lý dữ liệu |
– Giá thành cao hơn
– Cần nguồn điện để hoạt động |
| Đồng hồ kim | – Giá thành thấp hơn
– Không cần nguồn điện – Dễ quan sát sự thay đổi của giá trị đo |
– Độ chính xác thấp hơn
– Khó đọc kết quả chính xác – Dễ bị hư hỏng do va chạm |
So với các thiết bị đo điện trở chuyên dụng khác như hộp cầu, cầu Wheatstone, thì đồng hồ vạn năng có ưu điểm là đa năng, dễ sử dụng và có thể đo được điện trở trong một dải rộng từ vài ohm đến hàng megaohm.
Nguyên lý hoạt động của đồng hồ vạn năng trong đo điện trở
Điện trở là một đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của vật liệu, ký hiệu là R và có đơn vị là ohm (Ω).
Trong mạch điện, điện trở có mối liên hệ chặt chẽ với điện áp (U) và cường độ dòng điện (I) theo định luật Ohm: U = R × I.
Nguyên lý hoạt động của đồng hồ khi đo điện trở vạn năng dựa trên việc đưa một dòng điện đã biết qua điện trở cần đo và đo độ sụt áp trên điện trở đó. Từ giá trị điện áp và cường độ dòng điện đo được, đồng hồ vạn năng sẽ tính toán và hiển thị giá trị điện trở theo định luật Ohm.
Khi đo điện trở, cần lưu ý một số thông số kỹ thuật quan trọng của đồng hồ vạn năng như:
- Dải đo: Khoảng giá trị điện trở mà đồng hồ có thể đo được.
- Độ phân giải: Giá trị nhỏ nhất mà đồng hồ có thể hiển thị.
- Độ chính xác: Sai số của kết quả đo so với giá trị thực tế.
- Điện áp đo hở mạch: Điện áp tối đa mà đồng hồ cung cấp khi đo điện trở.

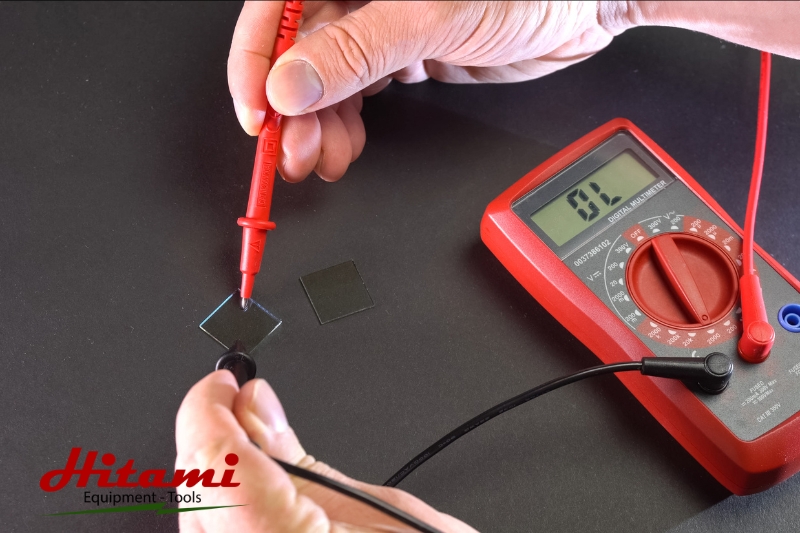

Hướng dẫn sử dụng đồng hồ vạn năng để đo điện trở
Trước khi tiến hành đo điện trở, cần chuẩn bị đồng hồ vạn năng và mẫu đo một cách kỹ lưỡng. Lựa chọn thang đo phù hợp dựa trên giá trị điện trở dự kiến, thường là thang đo có giá trị gần với giá trị dự kiến nhất. Kiểm tra và lắp đặt dây đo đúng cách vào các cổng tương ứng trên đồng hồ.
Cách đo điện trở bằng đồng hồ vạn năng số
- Bước 1: Đặt đồng hồ vạn năng ở chế độ đo điện trở (Ω).
- Bước 2: Kết nối que đo màu đen vào cổng COM và que màu đỏ vào cổng V/Ω.
- Bước 3: Đặt hai que đo vào hai đầu của điện trở cần đo. Chọn thang đo gần đúng với giá trị dự kiến để đạt độ chính xác cao.
- Bước 4: Thực hiện đo lại để xác minh kết quả điện trở.
- Bước 5: Kết quả sẽ được hiển thị dưới dạng số trên màn hình của thiết bị.
Cách đo điện trở bằng đồng hồ vạn năng kim
- Bước 1: Chuyển đồng hồ vạn năng kim sang chế độ đo điện trở. Nếu đo điện trở nhỏ, chọn thang x1 hoặc x10 ohm; nếu đo điện trở lớn, chọn thang x1Kohm hoặc x10Kohm. Sau đó, chập hai que đo và vặn núm để điều chỉnh kim đồng hồ về vị trí 0.
- Bước 2: Đặt que đo vào hai đầu của điện trở và ghi nhận giá trị trên thang đo.
Lưu ý rằng, nếu thang đo quá cao, kim đồng hồ sẽ di chuyển ít, gây khó khăn cho việc đọc kết quả chính xác. Ngược lại, nếu thang đo quá thấp, giá trị đo có thể vượt quá giới hạn, dẫn đến kết quả không đúng.
Các lưu ý khi đo điện trở bằng đồng hồ vạn năng
Để đảm bảo an toàn và độ chính xác khi đo điện trở, cần lưu ý một số điểm sau:
- Kiểm tra dây đo và cầu chì của đồng hồ trước khi đo.
- Ngắt nguồn điện và xả tụ điện trong mạch trước khi đo.
- Không chạm vào mạch điện hoặc điện trở khi đang đo.
- Sử dụng dây đo có độ dày phù hợp với dòng điện qua mạch.
- Hiệu chuẩn đồng hồ định kỳ để đảm bảo độ chính xác.

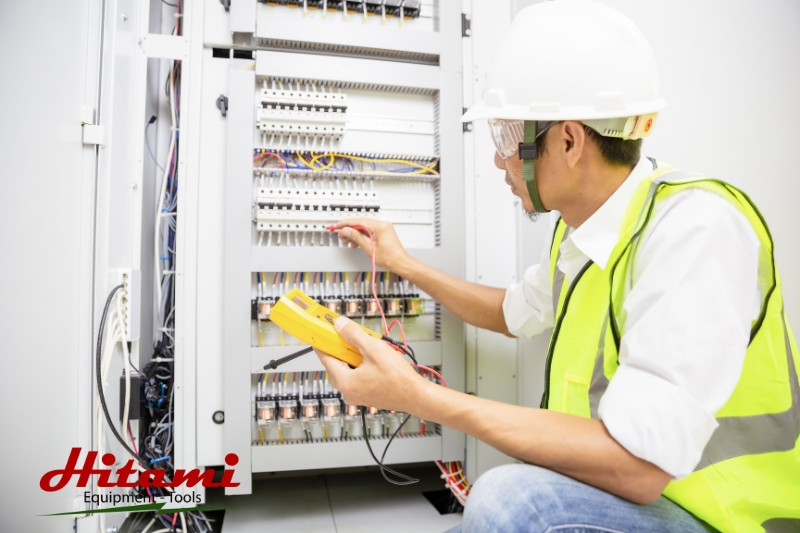

Bảo trì và bảo quản đồng hồ vạn năng
Bảo trì và bảo quản đúng cách là yếu tố quan trọng để đảm bảo độ chính xác và kéo dài tuổi thọ của đồng hồ vạn năng. Thực hiện vệ sinh định kỳ bằng cách lau sạch bụi bẩn, dầu mỡ trên bề mặt thiết bị bằng vải mềm và khô. Kiểm tra tình trạng dây đo, cầu chì và thay thế khi cần thiết.
Hiệu chuẩn đồng hồ vạn năng định kỳ (ít nhất mỗi năm một lần) bằng cách so sánh với các thiết bị chuẩn hoặc sử dụng dịch vụ hiệu chuẩn chuyên nghiệp. Điều này giúp loại bỏ các sai số đo và đảm bảo kết quả đo luôn chính xác.
Khi không sử dụng, bảo quản đồng hồ vạn năng trong hộp đựng chuyên dụng hoặc ở nơi khô ráo, tránh xa nguồn nhiệt, từ trường và các chất ăn mòn. Tháo pin ra khỏi thiết bị nếu không sử dụng trong thời gian dài để tránh rò rỉ pin làm hỏng thiết bị.
Nếu gặp các sự cố như đồng hồ không hoạt động, cho kết quả sai hoặc bị rơi, va đập mạnh, cần mang đến trung tâm bảo hành hoặc kỹ thuật viên có chuyên môn để kiểm tra và sửa chữa, tránh tự ý can thiệp vào thiết bị.
Qua bài viết này, Thiết bị dụng cụ kỹ thuật Hitami đã cùng bạn tìm hiểu về nguyên lý hoạt động và cách đo điện trở bằng đồng hồ vạn năng một cách chính xác và an toàn cũng như các kiến thức về bảo trì, bảo quản đồng hồ vạn năng. Chúng tôi hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích và hỗ trợ bạn trong quá trình sử dụng đồng hồ vạn năng để đo điện trở.
