Đồng hồ dùng để đo điện áp mạch điện là một thiết bị không thể thiếu đối với các kỹ sư, kỹ thuật viên điện và những người làm việc trong lĩnh vực điện. Hãy cùng Thiết bị dụng cụ kỹ thuật Hitami tìm hiểu chi tiết về cách sử dụng đồng hồ đo điện áp, từ việc lựa chọn thiết bị phù hợp đến thực hiện đo lường chính xác và an toàn ngay ở bài viết bên dưới.

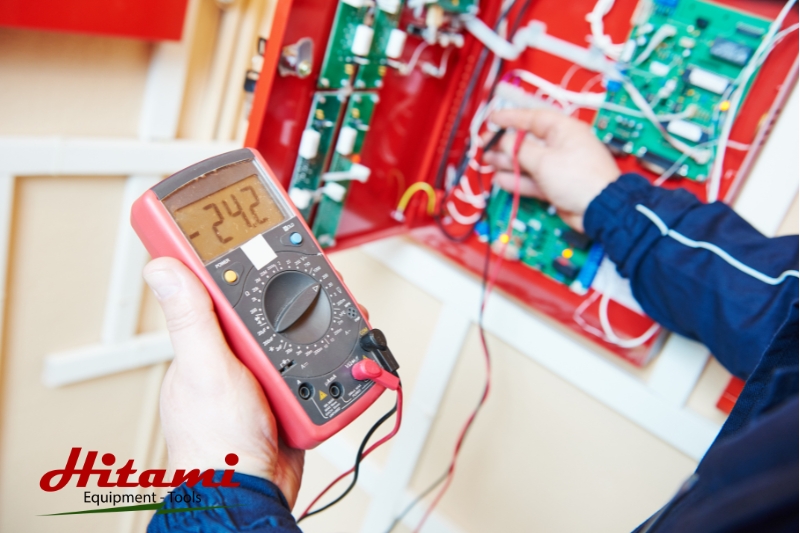

Đồng hồ dùng để đo điện áp mạch điện là gì?
Có nhiều loại đồng hồ đo điện áp khác nhau, bao gồm:
- Vôn kế
- Đồng hồ đo điện áp DC
- Đồng hồ đo điện áp AC.
Vôn kế là loại đồng hồ phổ biến nhất, với nguyên lý hoạt động dựa trên sự chênh lệch điện thế giữa hai điểm trong mạch điện. Đồng hồ đo điện áp DC và AC được sử dụng tương ứng trong các mạch điện một chiều và xoay chiều.
Cấu tạo của đồng hồ đo điện áp bao gồm:
- Các thành phần chính như hệ thống đo (gồm cuộn dây, nam châm vĩnh cửu hoặc động cơ điện)
- Kim chỉ thị
- Thang đo
- Mạch điện bảo vệ.
Bên cạnh đó, các thông số kỹ thuật quan trọng của đồng hồ đo điện áp mà bạn cần quan tâm bao gồm phạm vi đo, độ chính xác, độ phân giải và cấp chính xác.
So với vôn mét, đồng hồ đo điện áp thường có độ chính xác cao hơn và khả năng đo trong dải điện áp rộng hơn. Tuy nhiên, vôn mét lại có ưu điểm về tính linh động và dễ sử dụng.

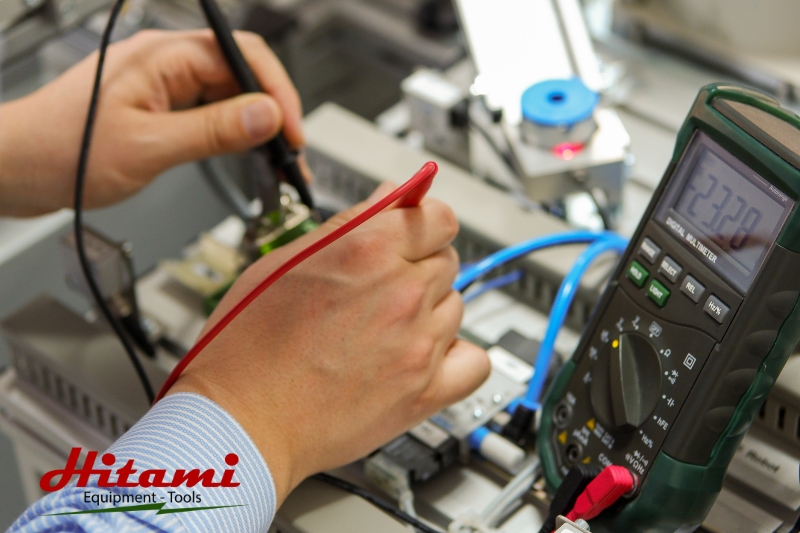

Hướng dẫn sử dụng đồng hồ dùng để đo điện áp mạch điện
Dùng đồng hồ để đo điện áp AC
Để đo điện áp AC bằng đồng hồ, bạn cần thực hiện các bước sau:
- Chuyển thang đo quay về thang AC.
- Cắm que đo màu đen vào cổng COM chung và que màu đỏ vào cổng V/Ω
- Cắm que đo màu đen vào đầu COM và que đo màu đỏ vào đầu (+).
- Đặt thang AC cao hơn mức điện áp cần đo một mức. Ví dụ, nếu đo điện áp AC 220V, chọn thang AC 250V.
- Đặt hai que đo vào hai điểm cần đo. Không cần quan tâm đến cực tính của đồng hồ trong trường hợp này.
- Đọc kết quả trên màn hình.
Dùng đồng hồ đo điện áp DC
Để đo điện áp một chiều bằng đồng hồ vạn năng, bạn thực hiện các bước sau:
- Trước khi đo điện áp một chiều, hãy chuyển thang đo về chế độ DC.
- Tương tự như khi đo điện áp xoay chiều, cắm que đo màu đen vào cổng chung COM và que đo màu đỏ vào cổng V/Ω.
- Chọn thang DC cao hơn điện áp dự định đo một mức.
- Đặt hai que đo vào hai điểm cần đo, chú ý que đỏ vào cực dương (+) và que đen vào cực âm (-).
- Đọc kết quả hiển thị trên màn hình.
Các lưu ý và quy tắc cần nhớ khi thực hiện đo điện áp
Khi đo điện áp DC, cần lưu ý đến cực tính của mạch điện và đảm bảo kết nối đúng cực. Với điện áp AC, giá trị đo được là điện áp hiệu dụng (RMS) và không phụ thuộc vào cực tính.
Để đảm bảo an toàn và độ chính xác khi đo điện áp, cần tuân thủ các quy tắc sau:
- Sử dụng thiết bị bảo hộ cá nhân (găng tay cách điện, kính bảo hộ, v.v.).
- Kiểm tra đồng hồ và dây đo trước khi sử dụng.
- Không chạm vào các bộ phận có điện khi đang đo.
- Chọn thang đo cao hơn giá trị điện áp dự kiến để tránh quá tải.
Trong một số trường hợp đặc biệt, như đo điện áp cao hoặc trong môi trường nhiễu điện từ, cần sử dụng các phụ kiện và kỹ thuật đo chuyên biệt để đảm bảo an toàn và độ chính xác.

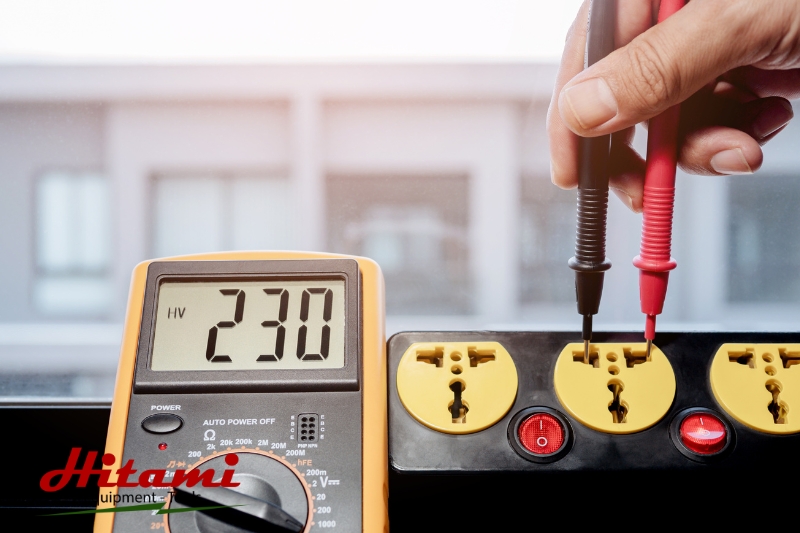

Yếu tố ảnh hưởng đến độ chính xác của đồng hồ dùng để đo điện áp mạch điện
Độ chính xác của đồng hồ dùng để đo điện áp mạch điện có thể bị ảnh hưởng bởi nhiều yếu tố, bao gồm:
- Yếu tố bên trong: Độ chính xác của linh kiện, sự lão hóa, nhiệt độ làm việc, v.v.
- Yếu tố bên ngoài: Nhiễu điện từ, dao động điện áp, tần số, v.v.
Để duy trì độ chính xác, cần tiến hành hiệu chuẩn và bảo trì đồng hồ đo điện áp định kỳ. Quá trình hiệu chuẩn bao gồm việc so sánh kết quả đo của đồng hồ với một thiết bị chuẩn có độ chính xác cao hơn, và điều chỉnh sai số nếu cần. Bảo trì đồng hồ đo bao gồm việc vệ sinh, kiểm tra và thay thế các bộ phận hao mòn.
Việc đo điện áp chính xác là rất quan trọng trong việc đánh giá tình trạng và hiệu suất của mạch điện. Sai số trong đo điện áp có thể dẫn đến những quyết định sai lầm trong thiết kế, vận hành và bảo trì hệ thống điện.
Lựa chọn và bảo quản đồng hồ đo điện áp
Các tiêu chí để lựa chọn đồng hồ đo điện áp phù hợp
Khi lựa chọn đồng hồ đo điện áp, cần xem xét các tiêu chí sau:
- Loại mạch điện (DC hoặc AC)
- Phạm vi đo và độ chính xác yêu cầu
- Tính năng bổ sung (đo dòng điện, điện trở, v.v.)
- Khả năng sử dụng và độ bền
Bảng so sánh các loại đồng hồ đo điện áp phổ biến:
|
Loại đồng hồ |
Ưu điểm | Nhược điểm |
|
Đồng hồ đo điện áp DC |
Độ chính xác cao
Phù hợp cho mạch điện DC |
Không đo được điện áp AC |
| Đồng hồ đo điện áp AC | Đo được điện áp AC
Phù hợp cho mạch điện AC |
Độ chính xác thấp hơn so với đồng hồ DC |
| Vôn kế | Linh hoạt, dễ sử dụng
Giá thành thấp |
Độ chính xác cao |
Cách bảo quản và bảo trì đồng hồ dùng để đo điện áp mạch điện
Để bảo quản đồng hồ đo điện áp, bạn cần:
- Lưu trữ trong hộp hoặc túi chuyên dụng, tránh va đập và ẩm ướt.
- Tránh tiếp xúc với các chất ăn mòn, nhiệt độ cao và từ trường mạnh.
- Vệ sinh định kỳ bằng vải mềm, khô.
- Thay pin (nếu có) đúng cách và đúng thời hạn.
Khi gặp sự cố với đồng hồ đo điện áp, cần kiểm tra pin, dây đo và cầu chì. Nếu vẫn không khắc phục được, nên liên hệ với nhà sản xuất hoặc trung tâm bảo hành để được hỗ trợ.
Qua bài viết này, Thiết bị dụng cụ kỹ thuật Hitami đã cùng bạn tìm hiểu về đồng hồ dùng để đo điện áp mạch điện, bao gồm cấu tạo, nguyên lý hoạt động và cách sử dụng an toàn, chính xác. Chúng tôi hy vọng rằng những thông tin này sẽ hữu ích và hỗ trợ bạn trong quá sử dụng đồng hồ đo điện áp và nâng cao chất lượng công việc trong lĩnh vực điện.
